スイッチング電源やアダプタ、チャージャー等パワーエレクトロニクス製品全般に適用可能な自動試験システム
スイッチング電源、PC用電源、各種電源アダプタ、チャージャーなどパワーエレクトロニクス製品の自動試験に対応し、オープンアーキテクチャ構造によって自由度が高く、コストパフォーマンスに優れた自動試験システム
クロマジャパン株式会社 自動試験システム(ATS) (Model 8000 (ATS))
自動試験システム(ATS)の特長
多機能なハードウェアと総合ソフトウェア
Model 8000は、AC/DC、DC/DCコンバータをはじめ、PC用電源、バッテリー充電器、サーバ電源などの様々な電源装置に適合できるように設計した自動試験装置です。
主なシステム構成は、交流電源、 直流電源、 電子負荷、 電力アナライザ、 ノイズ/タイミングアナライザ、 保護機能試験機、ON/OFF コントローラとそれらを制御するソフトウェアから成り、電子負荷、電源等のコンポーネントは被試験電源の仕様に合わせてフレキシブルに選択できます。標準で用意されている試験項目は30項目以上にのぼり、試験条件、合否判定の設定を入力するだけで自動テストを行うことができます。
また、ユーザー独自の試験条件に合わせてユーザー定義により試験項目を編集、さらに追加することも可能で将来の仕様変更や特注のUUT評価にも対応します。これら優れた計測性能と操作性に加えて、R&Dから実際の製造現場にも導入できるよう、オペレータ権限コントロールやオンライコントロール機能、統計的品質管理チャートの作成機能も備わっております。

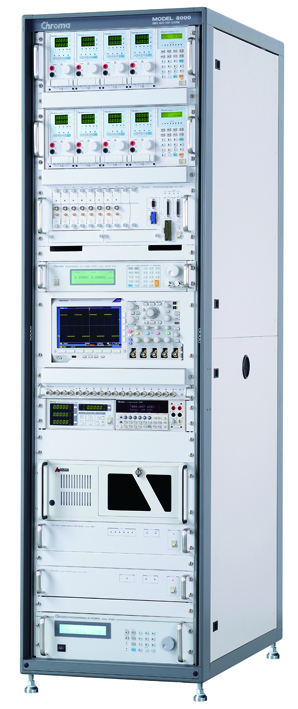

ATS外観例
- 開放性のソフトウェア・プラットフォーム
- RS-232Cインターフェース/RS485インターフェース/GPIBインターフェース/I²C/CANインターフェース付き(測定をサポート)
- テストコマンドを通した試験速度の改善可能
- 全ての電源装置をアプリケーションでテスト可能
- 優れたコストパフォーマンスを充実
- グラフィック搭載のインターフェース(Windows 98/NT/2000以降対象)
- 広範なモジュール化によるハードウェアの高精度実現、繰り返し測定可能
- 統計と分析、ユーザーテストレポートの編集機能(テスト項目、テストプログラム編集機能)
- インターネットを通したリモートモニター有
- CAN Busカードのサポートによる自動車業界のアプリケーションに対応
- LED用電源ボード試験に対応
制御ソフトウェア "Power ProⅢ"
Power ProⅢソフトウェアは拡張性の高いオープンソフトウェアアーキテクチャを採用したシステム制御ソフトウェアです。Power ProⅢは各種被測定物を評価するにあたり、必要とされる各種試験項目及び自動検査プログラムの作成・編集から試験結果の出力に必要なレポート作成機能及び統計分析機能を備えています。
試験項目編集画面は、C言語に似た強力なツールを採用し、プログラム言語を使用せずに直感的に試験項目を作成、編集することができます。試験手順、試験状態の編集、試験結果の表示、試験データの一時保管など定義することができ、試験項目プログラムエディタはバッチテスト用に準備されている試験項目と連携する機能を備えています。
レポート作成機能は、試験データ（数値データ及び波形データ）の管理、編集が可能で、ご要望の試験成績書を簡単に作成することができます。（Microsoft Excel、Microsoft Wordフォーマットでの出力が可能）
タスクの名称 概要 Test Program テストプログラムの作成と編集を行います。 Test Item テストの内容や条件などの定義と作成を行います。 GO / NO GO テストプログラムを実行し、試験結果を保存します。 Report Editor 標準のレポート形式からレポートを編集します。 Report Generator 自動試験終了時に検査成績書を作成、印刷します。 Report Wizard データの中から必要なものを選択し、Microsoft Word形式のレポートを作成します。波形や検査成績書をいれることもできます。 Statics 試験結果に対する統計分析機能です。 On-Line Control システム機器をオンラインでコントロールできます。 H/W Configuration ハードウェア機器構成の確認をします。 Management 試験プログラムや試験結果、操作者の使用権限など、管理します Excel 連携 クロマのアドインソフトを使用するとMicrosoft Excel形式のレポートを作成できます。
自動試験システム(ATS)主要機器構成例
機器系統 Model No. 交流電源 61500/61600/61700/61800 直流電源 62000H/62000H-S/62000P/62000B/62000L/62000D 電力計 66200 交流&直流電子負荷 63800 直流電子負荷 6310A/63600/63200A/63200E/63000 タイミングノイズ
アナライザ 80611 短絡&OVPテスタ 80612 オシロスコープ テクトロニクス社製/YOKOGAWA社
※別途相談必要
デジタルマルチメータ キーサイト社製
※別途相談必要
各種試験冶具も対応可能
ATSと試験試料を接続する各種の冶具も製作いたします。
（試験冶具一例）
多機能なハードウェアと総合ソフトウェア
Model 8000は、AC/DC、DC/DCコンバータをはじめ、PC用電源、バッテリー充電器、サーバ電源などの様々な電源装置に適合できるように設計した自動試験装置です。
主なシステム構成は、交流電源、 直流電源、 電子負荷、 電力アナライザ、 ノイズ/タイミングアナライザ、 保護機能試験機、ON/OFF コントローラとそれらを制御するソフトウェアから成り、電子負荷、電源等のコンポーネントは被試験電源の仕様に合わせてフレキシブルに選択できます。標準で用意されている試験項目は30項目以上にのぼり、試験条件、合否判定の設定を入力するだけで自動テストを行うことができます。
また、ユーザー独自の試験条件に合わせてユーザー定義により試験項目を編集、さらに追加することも可能で将来の仕様変更や特注のUUT評価にも対応します。これら優れた計測性能と操作性に加えて、R&Dから実際の製造現場にも導入できるよう、オペレータ権限コントロールやオンライコントロール機能、統計的品質管理チャートの作成機能も備わっております。
ATS外観例
- 開放性のソフトウェア・プラットフォーム
- RS-232Cインターフェース/RS485インターフェース/GPIBインターフェース/I²C/CANインターフェース付き(測定をサポート)
- テストコマンドを通した試験速度の改善可能
- 全ての電源装置をアプリケーションでテスト可能
- 優れたコストパフォーマンスを充実
- グラフィック搭載のインターフェース(Windows 98/NT/2000以降対象)
- 広範なモジュール化によるハードウェアの高精度実現、繰り返し測定可能
- 統計と分析、ユーザーテストレポートの編集機能(テスト項目、テストプログラム編集機能)
- インターネットを通したリモートモニター有
- CAN Busカードのサポートによる自動車業界のアプリケーションに対応
- LED用電源ボード試験に対応
制御ソフトウェア "Power ProⅢ"
Power ProⅢソフトウェアは拡張性の高いオープンソフトウェアアーキテクチャを採用したシステム制御ソフトウェアです。Power ProⅢは各種被測定物を評価するにあたり、必要とされる各種試験項目及び自動検査プログラムの作成・編集から試験結果の出力に必要なレポート作成機能及び統計分析機能を備えています。
試験項目編集画面は、C言語に似た強力なツールを採用し、プログラム言語を使用せずに直感的に試験項目を作成、編集することができます。試験手順、試験状態の編集、試験結果の表示、試験データの一時保管など定義することができ、試験項目プログラムエディタはバッチテスト用に準備されている試験項目と連携する機能を備えています。
レポート作成機能は、試験データ（数値データ及び波形データ）の管理、編集が可能で、ご要望の試験成績書を簡単に作成することができます。（Microsoft Excel、Microsoft Wordフォーマットでの出力が可能）
| タスクの名称 | 概要 |
| Test Program | テストプログラムの作成と編集を行います。 |
| Test Item | テストの内容や条件などの定義と作成を行います。 |
| GO / NO GO | テストプログラムを実行し、試験結果を保存します。 |
| Report Editor | 標準のレポート形式からレポートを編集します。 |
| Report Generator | 自動試験終了時に検査成績書を作成、印刷します。 |
| Report Wizard | データの中から必要なものを選択し、Microsoft Word形式のレポートを作成します。波形や検査成績書をいれることもできます。 |
| Statics | 試験結果に対する統計分析機能です。 |
| On-Line Control | システム機器をオンラインでコントロールできます。 |
| H/W Configuration | ハードウェア機器構成の確認をします。 |
| Management | 試験プログラムや試験結果、操作者の使用権限など、管理します |
| Excel 連携 | クロマのアドインソフトを使用するとMicrosoft Excel形式のレポートを作成できます。 |
自動試験システム(ATS)主要機器構成例
| 機器系統 | Model No. |
| 交流電源 | 61500/61600/61700/61800 |
| 直流電源 | 62000H/62000H-S/62000P/62000B/62000L/62000D |
| 電力計 | 66200 |
| 交流&直流電子負荷 | 63800 |
| 直流電子負荷 | 6310A/63600/63200A/63200E/63000 |
| タイミングノイズ アナライザ | 80611 |
| 短絡&OVPテスタ | 80612 |
| オシロスコープ | テクトロニクス社製/YOKOGAWA社 ※別途相談必要 |
| デジタルマルチメータ | キーサイト社製 ※別途相談必要 |
各種試験冶具も対応可能
ATSと試験試料を接続する各種の冶具も製作いたします。
（試験冶具一例）
