AC耐圧/DC耐圧/絶縁抵抗試験項目を持つ耐圧試験器
AC耐圧/DC耐圧/絶縁抵抗試験
クロマジャパン株式会社 耐圧絶縁抵抗器 (Model 19070/19073)
耐圧絶縁抵抗器の特長
製品特徴
- 小型・軽量な耐圧試験器/耐圧絶縁抵抗試験器
- AC/DC耐圧、絶縁抵抗試験の3in1の機種(19073)
- オープン/ショート検出機能(OSC)
- 電気フラッシュオーバー検出機能 (Flashover)
- 0.4 ms急速遮断、0.2sec急速放電装備
- 信頼と安定した測定結果
- メモリ機能
- 人体保護機能(GFI)
フラッシュオーバー検出

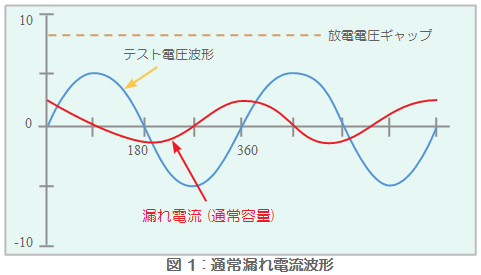

耐圧試験中に、電圧または電流の高速応答で発生する異常電圧及び電流を、フラッシュオーバーと呼びます。通常は、ACライン周波数（50Hz/60Hzの）やDC耐圧テストでは、漏れ電流は50Hz/60Hzや直流（充電電流は除外）と同様です。図に示すように漏れ電流は滑らかに変化します。

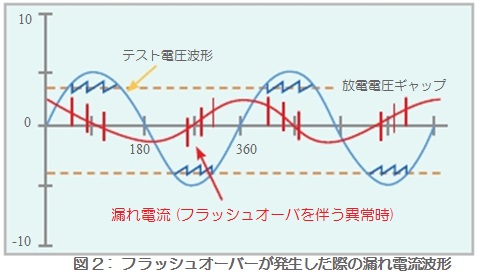

一方、放電は、素材の絶縁不良、電極ギャップや表面隙間によって、高速応答の漏れ電流が生じます。漏れ電流の応答は、図に示す通りです。これは、耐圧不良の現象です。電気安全規則は、耐圧強度試験の必要性を規格化したにも関わらず、一般的な耐圧試験器はフラッシュオーバーを検出する機能はなく、漏れ電流のRMS値のみの検出に留まります。
本製品には必須であるフラッシュオーバー検出機能が備わっています。
開放/短絡チェック (OSC)
開放／短絡チェック機能は、電気安全テスト時、測定器とDUT（試供体）の間の開放又は、短絡をチェックするためにあります。もし測定器とDUT間の接続が、不良の場合であっても、リードやリレー酸化の為に、PASSと誤判断される場合があります。いくつかのケースでは、DUTがテストの前に短絡している場合があります。この場合、連続するテストにより、大きな負荷電流が流れ、機器が損傷することがあります。したがって、テストを効率的に行い、機器を保護するために、開放および短絡に関して回路をチェックする必要があります。

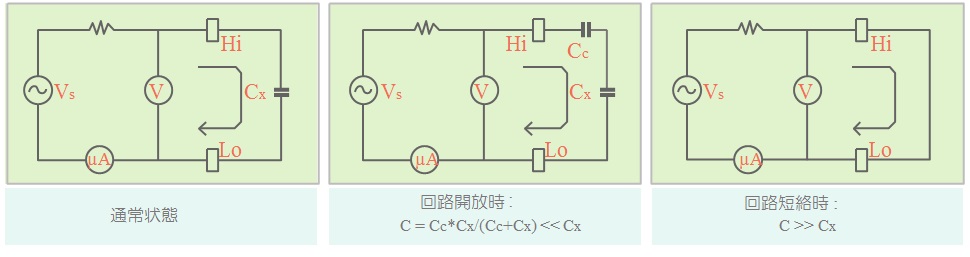

一般的に、DUTは数十から数千pFの容量性負荷（CX）を持っています。もし接続が開放している場合、電気容量が大きくなり、合計としての容量性負荷は、通常の状態に比べて低くなります。DUTが短絡した場合、総容量負荷は通常の状態より高くなります。従って、容量負荷の値を測定することにより、接続をチェック可能です。
製品ラインナップ
モデルNo, 19071 AC耐圧：0.05～5KV 19073 AC耐圧：0.05～5KV
DC耐圧：0.05～6KV
絶縁抵抗：0.05～1KV
オプション
モデルＮｏ， モデル名 A190701 リモート制御フィクスチャ A190702 40KV 高圧プローブ A190704 起動スイッチ A190706 19インチラックマウントキット A190708 ARC(フラッシュオーバー)フィクスチャ A190344 高圧プローブ(SP2)
製品特徴
- 小型・軽量な耐圧試験器/耐圧絶縁抵抗試験器
- AC/DC耐圧、絶縁抵抗試験の3in1の機種(19073)
- オープン/ショート検出機能(OSC)
- 電気フラッシュオーバー検出機能 (Flashover)
- 0.4 ms急速遮断、0.2sec急速放電装備
- 信頼と安定した測定結果
- メモリ機能
- 人体保護機能(GFI)
フラッシュオーバー検出
耐圧試験中に、電圧または電流の高速応答で発生する異常電圧及び電流を、フラッシュオーバーと呼びます。通常は、ACライン周波数（50Hz/60Hzの）やDC耐圧テストでは、漏れ電流は50Hz/60Hzや直流（充電電流は除外）と同様です。図に示すように漏れ電流は滑らかに変化します。
一方、放電は、素材の絶縁不良、電極ギャップや表面隙間によって、高速応答の漏れ電流が生じます。漏れ電流の応答は、図に示す通りです。これは、耐圧不良の現象です。電気安全規則は、耐圧強度試験の必要性を規格化したにも関わらず、一般的な耐圧試験器はフラッシュオーバーを検出する機能はなく、漏れ電流のRMS値のみの検出に留まります。
本製品には必須であるフラッシュオーバー検出機能が備わっています。
開放/短絡チェック (OSC)
開放／短絡チェック機能は、電気安全テスト時、測定器とDUT（試供体）の間の開放又は、短絡をチェックするためにあります。もし測定器とDUT間の接続が、不良の場合であっても、リードやリレー酸化の為に、PASSと誤判断される場合があります。いくつかのケースでは、DUTがテストの前に短絡している場合があります。この場合、連続するテストにより、大きな負荷電流が流れ、機器が損傷することがあります。したがって、テストを効率的に行い、機器を保護するために、開放および短絡に関して回路をチェックする必要があります。
一般的に、DUTは数十から数千pFの容量性負荷（CX）を持っています。もし接続が開放している場合、電気容量が大きくなり、合計としての容量性負荷は、通常の状態に比べて低くなります。DUTが短絡した場合、総容量負荷は通常の状態より高くなります。従って、容量負荷の値を測定することにより、接続をチェック可能です。
製品ラインナップ
| モデルNo, | |
| 19071 | AC耐圧：0.05～5KV |
| 19073 | AC耐圧：0.05～5KV DC耐圧：0.05～6KV 絶縁抵抗：0.05～1KV |
オプション
| モデルＮｏ， | モデル名 |
| A190701 | リモート制御フィクスチャ |
| A190702 | 40KV 高圧プローブ |
| A190704 | 起動スイッチ |
| A190706 | 19インチラックマウントキット |
| A190708 | ARC(フラッシュオーバー)フィクスチャ |
| A190344 | 高圧プローブ(SP2) |
