電圧電流範囲可変型の多機能直流電源
600W、1200W、2400W、5000Wのラインナップ
クロマジャパン株式会社 プログラマブル直流電源 (Model 62000Pシリーズ)
プログラマブル直流電源の特長
製品特徴
- 定格出力：600W/1200W/2400W/5000W
- 電圧範囲：0V～600V
- 電流範囲：0A～120A
- 力率：0.95
- マスタースレーブ運転により並列5台または直列5台接続可能
- アナログ制御用コントロールインターフェースを準備
- 自動シーケンス編集機能（10プログラム/100シーケンス/8bit TTL信号）
- 保護機能：各種保護回路装備(過電力、過電流、過電圧、過温度)
- 標準インターフェース：RS-232C、USB
- オプションインターフェース：GPIB
- 高精度の電圧と電流測定機能
- 電圧と電流立ち上がり/立ち下がり時間設定可能
広範囲な定電力出力

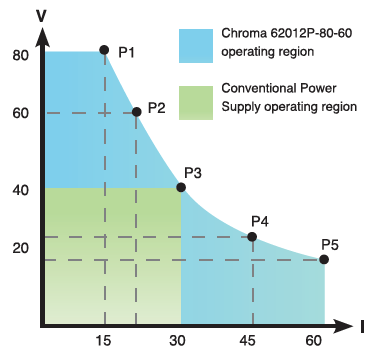

下図はモデル62012P-80-60出力仕様をグラフ化したものです。様々なI/Vの組み合わせで柔軟な出力動作ができるようになっています。さらに、一般的な直流電源はいずれの電圧でも出力電流が一定であるのに対し、低い出力電圧の場合でも大きな電流を出力することができます。低電圧/高電流または高電圧/低電流が必要なデバイスに対して、ひとつの電源でテストすることが出来るため、低コスト、省スペースで自動検査システムに組み込むこともできます。

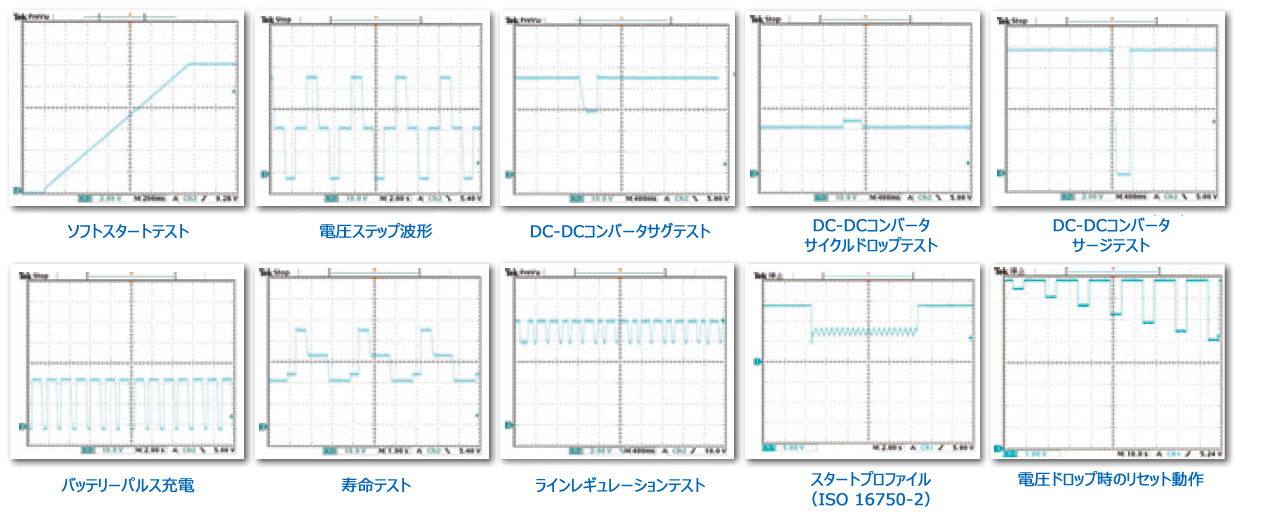

プログラムシーケンス
100個のシーケンスが登録可能な10個のプログラムの設定ができます。シーケンス時間は5msから15000s間で設定、電流/電圧のスルーレート設定および自動検査システム用の8bit TTL出力が可能です。
製品ラインナップ
下記ラインナップにて製品をご用意しております。
モデルNo, モデル名 モデルNo, モデル名 62006P-30-80 0~30V,0~80A,600W 62012P-600-8 0~600V,0~8A,1200W 62006P-100-25 0～100V,0～25A,600W 62024P-40-120 0～40V,0～120A(*),2400W(*) 62006P-300-8 0～300V,0～8A,600W 62024P-80-60 0~80V,0~60A,2400W 62012P-40-120 0~40V,0~120A,1200W 62024P-100-50 0~100V,0~50A,2400W 62012P-80-60 0~80V,0~60A,1200W 62024P-600-8 0~600V,0~8A,2400W 62012P-100-50 0~100V,0~50A,1200W 62050P-100-100 0~100V,0~100A,5000W
(*)出力電力が2400Wの場合、電圧は22V～40Vの間での出力となります。[例：22V/109A,24V/100A]
オプション
モデルＮｏ， モデル名 A620004 GPIBインターフェース（工場出荷オプション） A620006 19インチラックマウントブラケット（2Uモデル） A620009 ソフトウェア A620015 19インチ ラックマウントブラケット（62050P-100-100） A620023 Ethernetインターフェース（工場出荷オプション）
製品特徴
- 定格出力：600W/1200W/2400W/5000W
- 電圧範囲：0V～600V
- 電流範囲：0A～120A
- 力率：0.95
- マスタースレーブ運転により並列5台または直列5台接続可能
- アナログ制御用コントロールインターフェースを準備
- 自動シーケンス編集機能（10プログラム/100シーケンス/8bit TTL信号）
- 保護機能：各種保護回路装備(過電力、過電流、過電圧、過温度)
- 標準インターフェース：RS-232C、USB
- オプションインターフェース：GPIB
- 高精度の電圧と電流測定機能
- 電圧と電流立ち上がり/立ち下がり時間設定可能
広範囲な定電力出力
下図はモデル62012P-80-60出力仕様をグラフ化したものです。様々なI/Vの組み合わせで柔軟な出力動作ができるようになっています。さらに、一般的な直流電源はいずれの電圧でも出力電流が一定であるのに対し、低い出力電圧の場合でも大きな電流を出力することができます。低電圧/高電流または高電圧/低電流が必要なデバイスに対して、ひとつの電源でテストすることが出来るため、低コスト、省スペースで自動検査システムに組み込むこともできます。
プログラムシーケンス
100個のシーケンスが登録可能な10個のプログラムの設定ができます。シーケンス時間は5msから15000s間で設定、電流/電圧のスルーレート設定および自動検査システム用の8bit TTL出力が可能です。
製品ラインナップ
下記ラインナップにて製品をご用意しております。
| モデルNo, | モデル名 | モデルNo, | モデル名 |
| 62006P-30-80 | 0~30V,0~80A,600W | 62012P-600-8 | 0~600V,0~8A,1200W |
| 62006P-100-25 | 0～100V,0～25A,600W | 62024P-40-120 | 0～40V,0～120A(*),2400W(*) |
| 62006P-300-8 | 0～300V,0～8A,600W | 62024P-80-60 | 0~80V,0~60A,2400W |
| 62012P-40-120 | 0~40V,0~120A,1200W | 62024P-100-50 | 0~100V,0~50A,2400W |
| 62012P-80-60 | 0~80V,0~60A,1200W | 62024P-600-8 | 0~600V,0~8A,2400W |
| 62012P-100-50 | 0~100V,0~50A,1200W | 62050P-100-100 | 0~100V,0~100A,5000W |
(*)出力電力が2400Wの場合、電圧は22V～40Vの間での出力となります。[例：22V/109A,24V/100A]
オプション
| モデルＮｏ， | モデル名 |
| A620004 | GPIBインターフェース（工場出荷オプション） |
| A620006 | 19インチラックマウントブラケット（2Uモデル） |
| A620009 | ソフトウェア |
| A620015 | 19インチ ラックマウントブラケット（62050P-100-100） |
| A620023 | Ethernetインターフェース（工場出荷オプション） |
