500VA～最大90KVAまでの機種を揃えているコストパフォーマンスを重視した簡易型交流安定化電源です。
単相タイプ【500VA、1kVA、1.5kVA、2kVA、4kVA】 単相3相切替タイプ【12kVA、18kVA】 更にパワーユニットの接続で最大90KVAまで拡張が可能
クロマジャパン株式会社 プログラマブル交流電源（簡易型） (Model 61600シリーズ)
プログラマブル交流電源（簡易型）の特長
製品特徴
- 単相タイプ 500VA、1kVA、1.5kVA、2kVA、4kVA
- 単相/3相切替タイプ 12KVA18KVA
更にパワーユニットの接続で最大90KVAまで拡張可能 - 並列運転（61611、61612のみ）
- 突入電流は、実効値の6倍のピークまで可能（1Φタイプ）
- 直流出力のリップルを抑えるノイズフイルター用意（オプション）
製品ラインナップ
モデルNo, モデルNo, 61601 0～300V,15～1kHz, 1φ, 500VA 61607 0 ～350V,15～2kHz, 1φ/3φ, 3kVA 61602 0～300V,15～1kHz, 1φ, 1kVA 61608 0～350V,15～2kHz, 1φ/3φ, 4.5kVA 61603 0～300V,15～1kHz, 1φ, 1.5kVA 61609 0～350V,15～2kHz,1φ/3φ, 6kVA 61604 0～300V,15～1kHz, 1φ, 2kVA 61611 0～300V,15～1.5kHz,1φ/3φ, 12kVA 61605 0～300V,15～1kHz, 1φ, 4kVA 61612 0～300V,15～1.5kHz,1φ/3φ, 18kVA
オプション
モデルＮｏ， モデル名 A615001 61501～61505用リモートインターフェース（外部電圧入力、RS-232、GPIB） A615002 61500/61600/61700用リモートインターフェースボード（LAN、USB） A615003 61500/61600用交流電圧トランスフォームユニット A615007 61500/61600用ソフトパネル A615008 61500/61600用直流ノイズフィルタ（最大16A） A615103 61511/61512/61611/61612用18kVAスレーブユニット、1φ or 3φ A615104 61511/61512/61611/61612/A615103用並列出力入出力端子ユニット（2台用） A615105 61511/61512/61611/61612/A615103用並列出力入出力端子ユニット（3台用） A615106 61511/61512/61611/61612用逆潮流保護装置

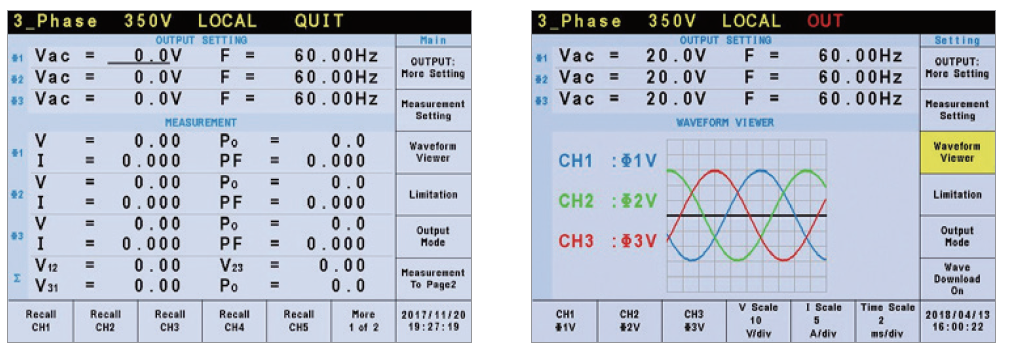

優れた測定技術と見やすいディスプレイ
61600シリーズは、RMS電圧、RMS電流、有効電力、皮相電力、無効電力、力率、クレストファクタ、ピーク電流、突入電流など、電気的特性の評価に必要な数値を測定するために16ビット測定回路と内部ファームウェアを搭載しています。DSP技術によりは総高調波歪みや次数間高調波を測定することができます。LCDディスプレイにWaveform Viewer機能を使用して電圧と電流の測定波形を表示することもできます。

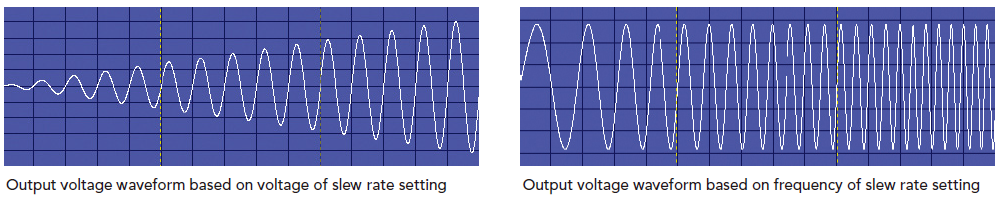

電圧、周波数スルーレート設定
クロマの交流電源では電圧と周波数のスルーレートが設定できます。この機能はUUTの入力電力の動作範囲を確認するのに役立ちます。例えば90V、115V、230V、264Vのようにいくつかの点の動作を確認するのではなく、90Vから264Vまで徐々に電圧を上昇させるように設定することで連続的に動作を確認することができます。 さらに、モータ始動またはUUTの電力上昇中の突入電流を低減するために、スルーレート設定を低く設定することができます。

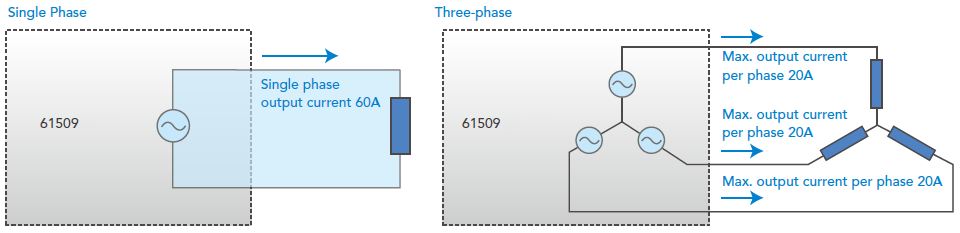

単相出力、三相出力
61607/61608/61609、61611/61612はアプリケーションに応じて単相出力または三相出力を変更することが可能です。出力モードはフロントパネルで簡単に選択できます。単相出力構成でもディレーティングなしに最大電流の出力が可能です。

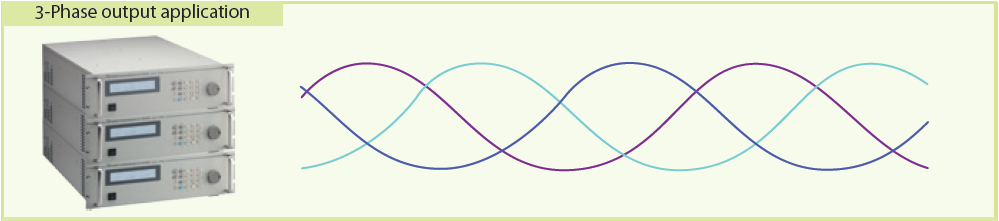

61601/61602/61603/61604/61605は、三相出力アプリケーション用に3台を接続することによって三相モードで運転することができます。

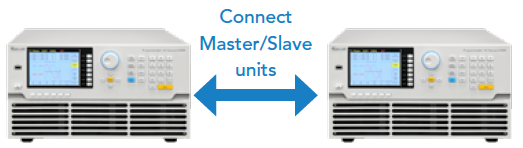

並列運転機能
61601/61602/61603/61604/61605を除く61600シリーズ（マスター/スレーブ）は並列機能を使用することでより多くの電力容量を出力することができます。61607/61608/61609は61507/61508/61509/61607/61608/61609を最大2台で運転することができます。例えば61609 6kVA2台を接続して12kVAの出力を、61609と61507に接続して、9kVAの出力を得ることができます。

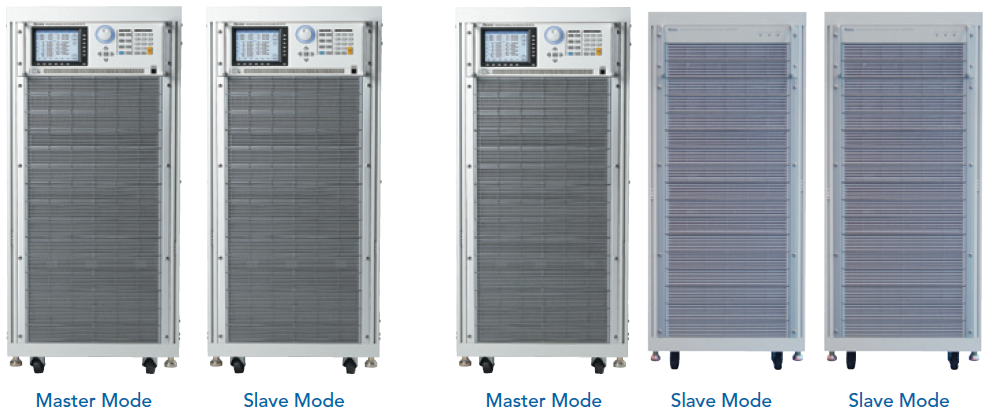

さらに高い電力を必要とする場合は61611/61612を61511/61512/61611/61612/A615103（スレーブ専用ユニット）と最大5台並列接続することができます。例えば61611 12kVA2台を接続して24kVAの出力を、61612 18kVAとA615103 18kVA2台を接続して54kVAの出力を得ることができます。

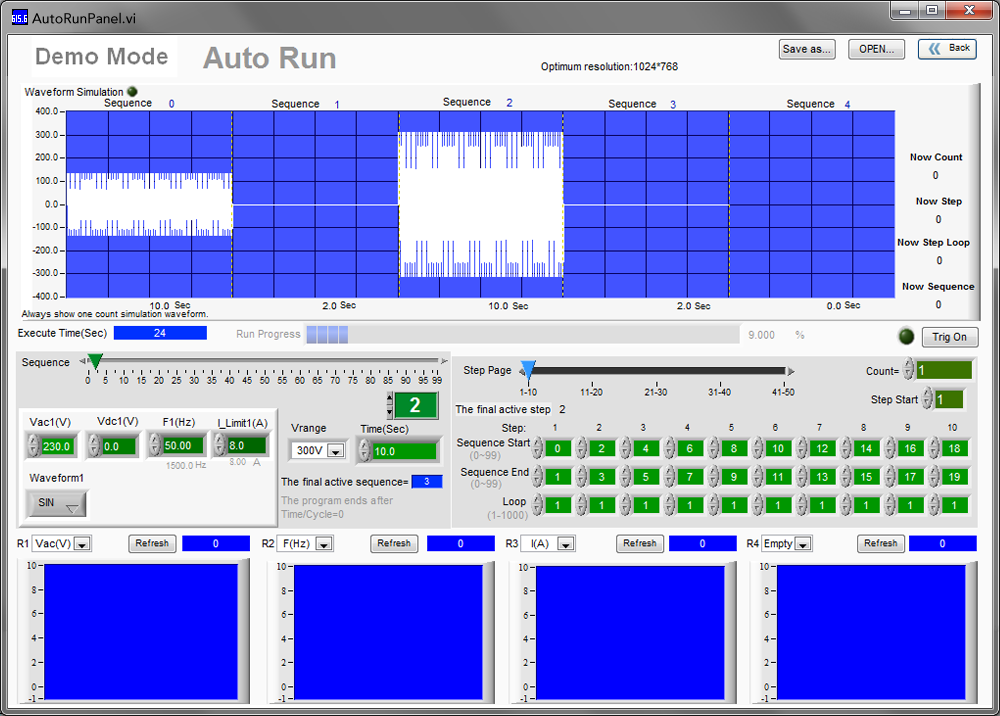

ソフトウェア一例
クロマのソフトパネルは、PCを介したグラフィカルインターフェースで本シリーズを制御するのに非常に便利なソフトウェアです。プログラマブル交流電源の多くの機能をソフトパネル上で編集することが出来ます。波形の編集やデータの記録だけでなく測定データを表示することも可能であり、必ずしも本シリーズ本体の近くに居なくても自由にコントロールすることができます。
製品特徴
- 単相タイプ 500VA、1kVA、1.5kVA、2kVA、4kVA
- 単相/3相切替タイプ 12KVA18KVA
更にパワーユニットの接続で最大90KVAまで拡張可能 - 並列運転（61611、61612のみ）
- 突入電流は、実効値の6倍のピークまで可能（1Φタイプ）
- 直流出力のリップルを抑えるノイズフイルター用意（オプション）
製品ラインナップ
| モデルNo, | モデルNo, | ||
| 61601 | 0～300V,15～1kHz, 1φ, 500VA | 61607 | 0 ～350V,15～2kHz, 1φ/3φ, 3kVA |
| 61602 | 0～300V,15～1kHz, 1φ, 1kVA | 61608 | 0～350V,15～2kHz, 1φ/3φ, 4.5kVA |
| 61603 | 0～300V,15～1kHz, 1φ, 1.5kVA | 61609 | 0～350V,15～2kHz,1φ/3φ, 6kVA |
| 61604 | 0～300V,15～1kHz, 1φ, 2kVA | 61611 | 0～300V,15～1.5kHz,1φ/3φ, 12kVA |
| 61605 | 0～300V,15～1kHz, 1φ, 4kVA | 61612 | 0～300V,15～1.5kHz,1φ/3φ, 18kVA |
オプション
| モデルＮｏ， | モデル名 |
| A615001 | 61501～61505用リモートインターフェース（外部電圧入力、RS-232、GPIB） |
| A615002 | 61500/61600/61700用リモートインターフェースボード（LAN、USB） |
| A615003 | 61500/61600用交流電圧トランスフォームユニット |
| A615007 | 61500/61600用ソフトパネル |
| A615008 | 61500/61600用直流ノイズフィルタ（最大16A） |
| A615103 | 61511/61512/61611/61612用18kVAスレーブユニット、1φ or 3φ |
| A615104 | 61511/61512/61611/61612/A615103用並列出力入出力端子ユニット（2台用） |
| A615105 | 61511/61512/61611/61612/A615103用並列出力入出力端子ユニット（3台用） |
| A615106 | 61511/61512/61611/61612用逆潮流保護装置 |
優れた測定技術と見やすいディスプレイ
61600シリーズは、RMS電圧、RMS電流、有効電力、皮相電力、無効電力、力率、クレストファクタ、ピーク電流、突入電流など、電気的特性の評価に必要な数値を測定するために16ビット測定回路と内部ファームウェアを搭載しています。DSP技術によりは総高調波歪みや次数間高調波を測定することができます。LCDディスプレイにWaveform Viewer機能を使用して電圧と電流の測定波形を表示することもできます。
電圧、周波数スルーレート設定
クロマの交流電源では電圧と周波数のスルーレートが設定できます。この機能はUUTの入力電力の動作範囲を確認するのに役立ちます。例えば90V、115V、230V、264Vのようにいくつかの点の動作を確認するのではなく、90Vから264Vまで徐々に電圧を上昇させるように設定することで連続的に動作を確認することができます。 さらに、モータ始動またはUUTの電力上昇中の突入電流を低減するために、スルーレート設定を低く設定することができます。
単相出力、三相出力
61607/61608/61609、61611/61612はアプリケーションに応じて単相出力または三相出力を変更することが可能です。出力モードはフロントパネルで簡単に選択できます。単相出力構成でもディレーティングなしに最大電流の出力が可能です。
61601/61602/61603/61604/61605は、三相出力アプリケーション用に3台を接続することによって三相モードで運転することができます。
並列運転機能
61601/61602/61603/61604/61605を除く61600シリーズ（マスター/スレーブ）は並列機能を使用することでより多くの電力容量を出力することができます。61607/61608/61609は61507/61508/61509/61607/61608/61609を最大2台で運転することができます。例えば61609 6kVA2台を接続して12kVAの出力を、61609と61507に接続して、9kVAの出力を得ることができます。
さらに高い電力を必要とする場合は61611/61612を61511/61512/61611/61612/A615103（スレーブ専用ユニット）と最大5台並列接続することができます。例えば61611 12kVA2台を接続して24kVAの出力を、61612 18kVAとA615103 18kVA2台を接続して54kVAの出力を得ることができます。
ソフトウェア一例
クロマのソフトパネルは、PCを介したグラフィカルインターフェースで本シリーズを制御するのに非常に便利なソフトウェアです。プログラマブル交流電源の多くの機能をソフトパネル上で編集することが出来ます。波形の編集やデータの記録だけでなく測定データを表示することも可能であり、必ずしも本シリーズ本体の近くに居なくても自由にコントロールすることができます。
