塩化ビニリデン繊維集合体に誘電損失材を付着させる事により、安定した性能を実現しました。

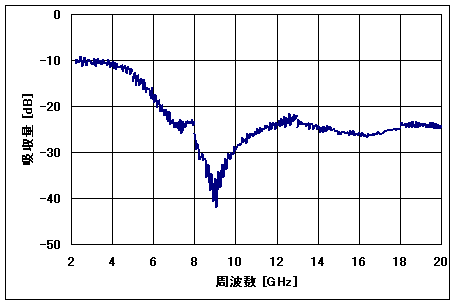

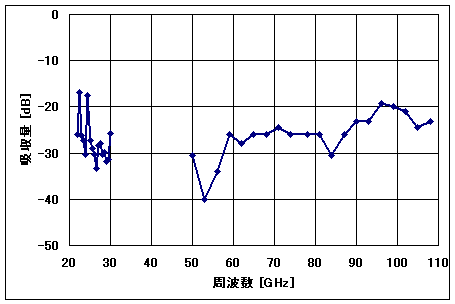

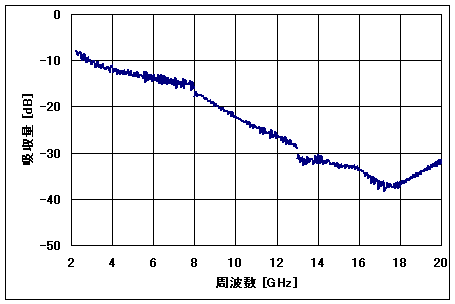

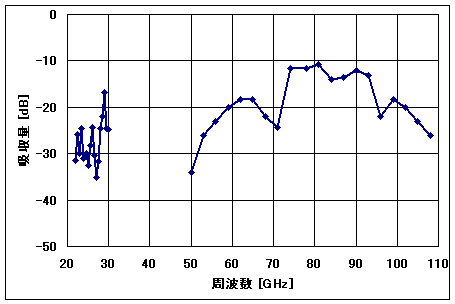

安定した性能を得る製造技術が課題でしたので、塩化ビニリデン繊維集合体（ロック材）に当社独自の製造技術で誘電損失材を付着させる事によって安定性を実現しました。マイクロ波帯の広い周波数帯及び、ミリ波帯で良好な電波吸収特性を持ちます。また電波が斜めに入射する場合でも優れた電波吸収性能を持ちます。

製品名: 繊維集合体シート型電波吸収体

型番: RFシリーズ

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

繊維集合体シート型電波吸収体の特長

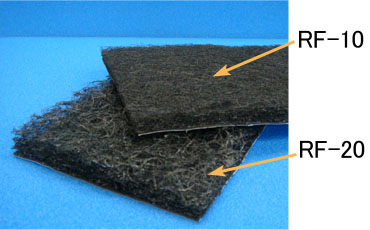

繊維集合体シート型電波吸収体 RFシリーズ

	主用途：マイクロ波帯ミリ波帯多用途	特徴：塩化ビニリデン繊維集合体に誘電損失材を付着させる事により、安定した性能を実現しました。
	材質： PVDC　PVC
	形状：シート型
	寸法： 2000×1000mm（最大）

用途

１．パラボラアンテナ指向性改善用

アンテナドーム内のシュラウド等に取り付けて、パラボラアンテナの性能改善する事が出来ます。アンテナ形状に合わせたご指定の形状に加工することも可能です。また必要に応じて両面テープ付きの製品も供給可能です。

２．ミリ波屋外実験用

屋外での使用も可能です。ミリ波レーダーシステム等の屋外実験で反射体からの反射を防ぐ必要がある場合有効に利用できます。反射体の形状に合わせて裁断可能です。簡単な取付方法も提案出来ます。

３．小型船舶のレーダー偽像対策用

ゴムシート型電波吸収体を使うレーダー偽像対策に比べて簡単に施工可能で、対策費用も低価格になります。小型船舶の各種マスト形状に合わせて簡単に裁断可能で、樹脂バンドや耐候性テープで簡単に取り付けることが出来ます。耐候性、耐塩水性に優れます。また海水がかかってもほとんど内部に残りませんので実用上問題となる電波吸収性能の低下は生じません。

仕様

型番	RF-10	RF-20	RF-20V 　(ミリ波用)	RW-30V 　(ミリ波用)
底面寸法[mm]	600×600※ご希望の寸法にカットできます			490×490
厚さ[mm]	約10	約20	約20	約30
重量[kg/m2]	1.1~1.2	2.0~3.0	1.3~1.5	1.6~1.7
使用可能温度[℃]	-20~65
難燃性	自己消火性(UL94 HB相当)
耐候性	屋外曝露6年間変化無し（継続中）
塩水噴霧試験	JIS C 60068-2-11　実施後変化無し
標準色	黒
