通常の動作モード（CC、CV、CR）とは別に、独自のLED動作モードを装備した、LEDパワードライバ用電子負荷です
LED特性（V-I）曲線に沿った動作領域（LEDモード）を装備
クロマジャパン株式会社 モジュール型LEDパワードライバ用直流電子負荷 (Model 63110A/63113A/63115A)
モジュール型LEDパワードライバ用直流電子負荷の特長
製品特徴
- 定格電力：100W×2/300W
- 電圧範囲：0V~600V
- 電流範囲：0A～20A
- 1メインフレームに最大8チャンネル搭載可能
- プログラム可能なLED動作抵抗（Rd）とLEDリップル電流の内部抵抗 （Rr）
- PWM調光試験可能
- 保護機能 : OCP/OPP/OTP/OVP
- 16bit分解能による高精度の電圧/電流測定
製品ラインナップ
モデルNo, モデル名 6312A 2スロット型メインフレーム 6314A 4スロット型メインフレーム 63110A LEDパワードライバ用直流電子負荷 0～2A,0～500V, 100W×2ch 63113A LEDパワードライバ用直流電子負荷 0～20A,0～300V, 300W 63115A LEDパワードライバ用直流電子負荷 0～20A,0～600V, 300W

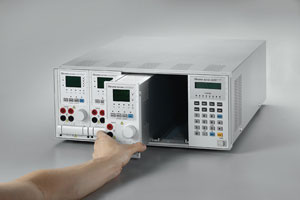

製品外観図

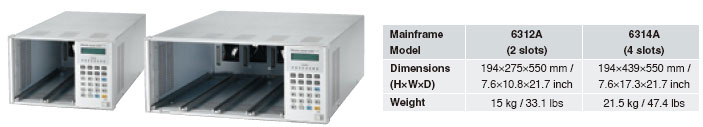

2種類のメインフレーム
LEDの動作特性グラフ
LED特性に沿った動作が可能です。

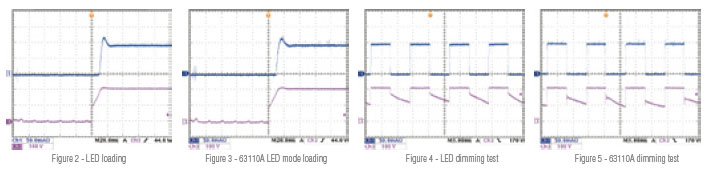

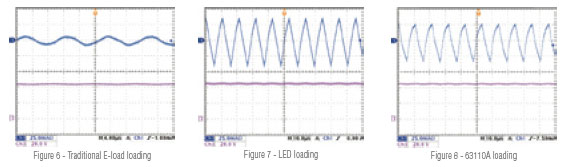

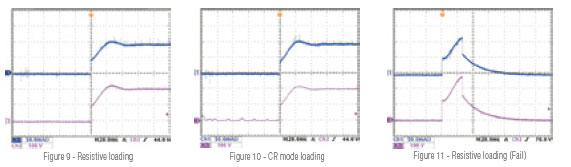

LED実負荷波形と63110A波形の比較（電圧、電流）
製品特徴
- 定格電力：100W×2/300W
- 電圧範囲：0V~600V
- 電流範囲：0A～20A
- 1メインフレームに最大8チャンネル搭載可能
- プログラム可能なLED動作抵抗（Rd）とLEDリップル電流の内部抵抗 （Rr）
- PWM調光試験可能
- 保護機能 : OCP/OPP/OTP/OVP
- 16bit分解能による高精度の電圧/電流測定
製品ラインナップ
| モデルNo, | モデル名 |
| 6312A | 2スロット型メインフレーム |
| 6314A | 4スロット型メインフレーム |
| 63110A | LEDパワードライバ用直流電子負荷 0～2A,0～500V, 100W×2ch |
| 63113A | LEDパワードライバ用直流電子負荷 0～20A,0～300V, 300W |
| 63115A | LEDパワードライバ用直流電子負荷 0～20A,0～600V, 300W |
製品外観図
2種類のメインフレーム
LEDの動作特性グラフ
LED特性に沿った動作が可能です。
LED実負荷波形と63110A波形の比較（電圧、電流）
モジュール型LEDパワードライバ用直流電子負荷の資料ダウンロード
Contact モジュール型LEDパワードライバ用直流電子負荷に関するお問い合わせ
