大変小さく かつ コンパクトに設計された、広帯域全方向性アンテナ（薄型プレート広帯域アンテナ）
小さなサイズにかかわらず、極めて広い周波数範囲をカバーします。一番重要な周波数幅内において、アンテナは非常に高いゲイン6.5dBi（最大）にまで到達します。SPECTRANハンドヘルドスペアナに完璧にフィットしますが、別のブランドのスペアナにも利用できます。このアンテナは、SMAコネクタで高荷重に耐えられるように設計されており、90度に曲げることができます。
ウェーブクレスト株式会社 オムニアンテナ 薄型プレート広帯域アンテナ 300MHz～8GHz (OmniLOG30800/OmniLOG70600)
オムニアンテナ 薄型プレート広帯域アンテナ 300MHz～8GHz の特長
【主な特徴】
• 放射等方性測定に優れたコスト効果を上げるアンテナ
• 代表基準キャリブレーションデータ（CD-ROM）
• あらゆる移動電波周波数範囲をカバー
• 非常にコンパクトなデザイン
• 研究室や屋外のアプリケーションに最適
最も重要な周波数帯域内で、アンテナは最大6.5dBiの非常に高いゲインに達します。 SPECTRANハンドヘルドスペクトラムアナライザを完全に補完しますが、他のスペクトラムアナライザブランドでも問題なく使用できます。 調節可能なナックルアンテナは、SMAコネクタ付きの頑丈な90°ナックルベースを提供します。 ナックルベースは各位置に自由に調整でき、2本の特殊なボール圧力ネジで固定されています。 テストすべてのOmniLOGアンテナは、発送前に研究所で厳格なテストを受けています。 そのハイテクアンテナケース（レドーム）は、機械的損傷や環境の影響からの保護を提供します。 徹底的なキャリブレーションデータすべてのAaroniaアンテナには、比類のない数のキャリブレーションポイント（CD上）を備えた完全な高解像度（10MHz、5MHz、さらには1MHzステップ！）のキャリブレーションデータセットが含まれています。 これにより、任意のスペクトラムアナライザで非常に正確なEMC測定を行うことができます。
【仕 様】
• どのスペアナブランドにも互換
• デザイン: 無指向性（放射状等方性）
• 周波数範囲: 【OmniLOG30800】300MHz~8GHz 【OmniLOG70600】680MHz~6GHz
• 公称インピーダンス： 50Ohm
• ピークゲイン： 6.5dBi
• 平均ゲイン: 3.5dMi
• 平均VSWR: 2.5
• RF接続： SMA(m)
• 温度範囲: -20℃～+70℃
• 衝撃： 40G（10msec）
• 熱衝撃: -20℃～+70℃
• サイズ(L/W/D): 173x62x9mm
• 重量: 54g

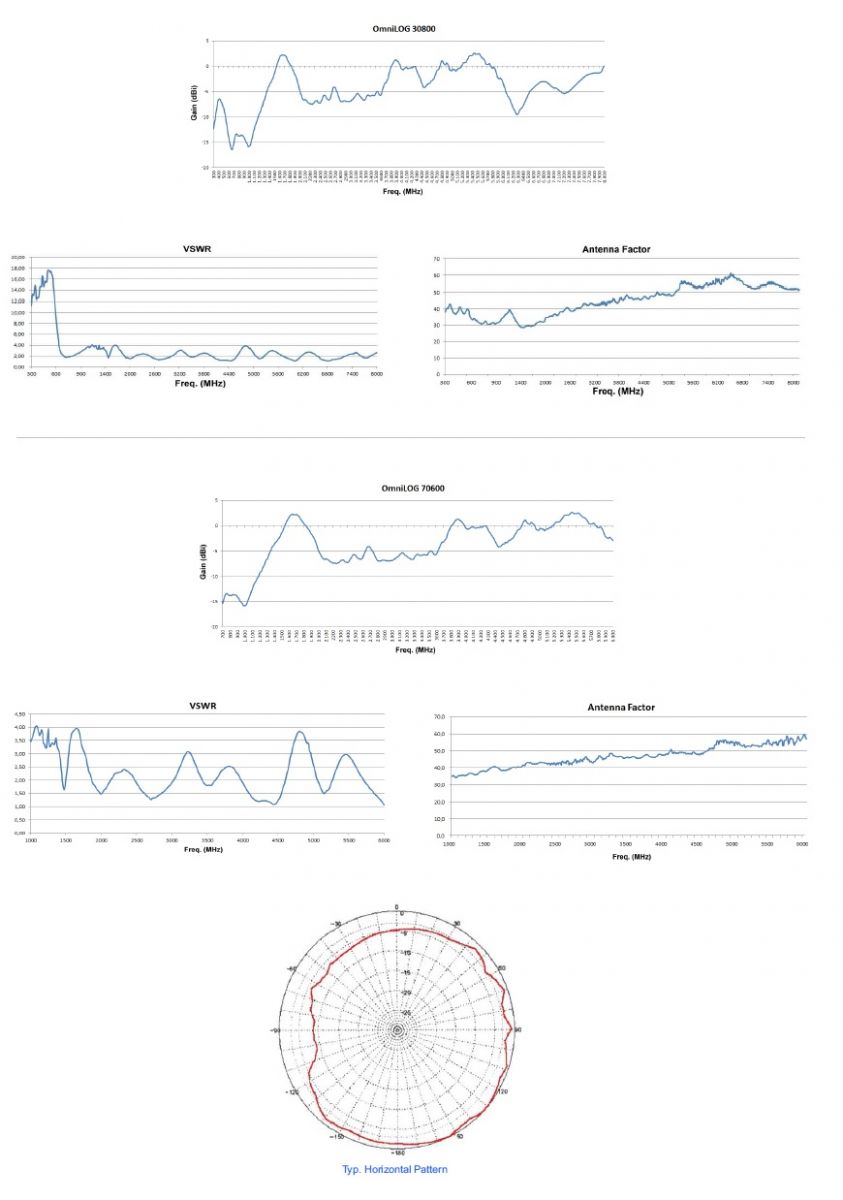

【アンテナゲイン＆ファクタ＆VSWR】
.jpg)
【使用例】

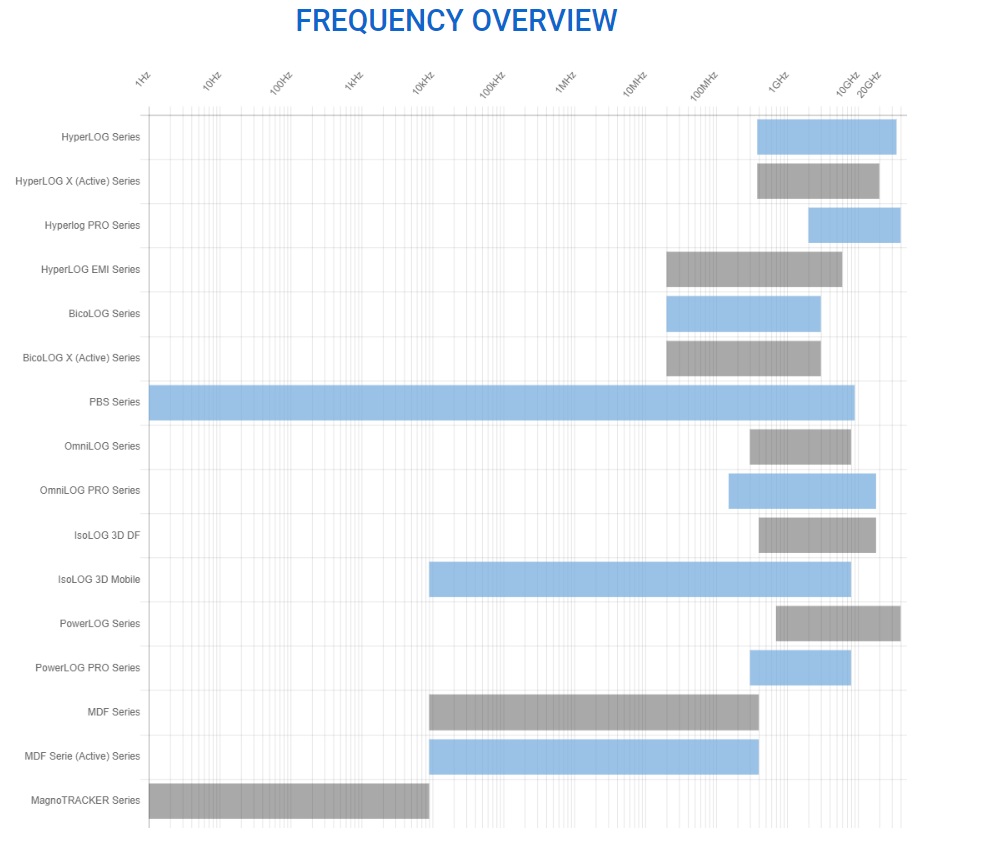

LTE800 ISM868 GSM900 GSM1800 GSM1900 DECT UMTS WLAN 電子レンジ ブルートゥース 【Aaronia製 アンテナ 周波数概要】
★Aaronia製品全般取り扱っております。
アンテナ, スペアナ, プリアンプ, 信号発生器など、お問い合わせください。
【主な特徴】
• 放射等方性測定に優れたコスト効果を上げるアンテナ
• 代表基準キャリブレーションデータ（CD-ROM）
• あらゆる移動電波周波数範囲をカバー
• 非常にコンパクトなデザイン
• 研究室や屋外のアプリケーションに最適
最も重要な周波数帯域内で、アンテナは最大6.5dBiの非常に高いゲインに達します。 SPECTRANハンドヘルドスペクトラムアナライザを完全に補完しますが、他のスペクトラムアナライザブランドでも問題なく使用できます。
調節可能なナックル
アンテナは、SMAコネクタ付きの頑丈な90°ナックルベースを提供します。 ナックルベースは各位置に自由に調整でき、2本の特殊なボール圧力ネジで固定されています。
テスト
すべてのOmniLOGアンテナは、発送前に研究所で厳格なテストを受けています。 そのハイテクアンテナケース（レドーム）は、機械的損傷や環境の影響からの保護を提供します。
徹底的なキャリブレーションデータ
すべてのAaroniaアンテナには、比類のない数のキャリブレーションポイント（CD上）を備えた完全な高解像度（10MHz、5MHz、さらには1MHzステップ！）のキャリブレーションデータセットが含まれています。 これにより、任意のスペクトラムアナライザで非常に正確なEMC測定を行うことができます。
【仕 様】
• どのスペアナブランドにも互換
• デザイン: 無指向性（放射状等方性）
• 周波数範囲: 【OmniLOG30800】300MHz~8GHz 【OmniLOG70600】680MHz~6GHz
• 公称インピーダンス： 50Ohm
• ピークゲイン： 6.5dBi
• 平均ゲイン: 3.5dMi
• 平均VSWR: 2.5
• RF接続： SMA(m)
• 温度範囲: -20℃～+70℃
• 衝撃： 40G（10msec）
• 熱衝撃: -20℃～+70℃
• サイズ(L/W/D): 173x62x9mm
• 重量: 54g
【アンテナゲイン＆ファクタ＆VSWR】
【使用例】
LTE800
ISM868
GSM900
GSM1800
GSM1900
DECT
UMTS
WLAN
電子レンジ
ブルートゥース
【Aaronia製 アンテナ 周波数概要】
★Aaronia製品全般取り扱っております。
アンテナ, スペアナ, プリアンプ, 信号発生器など、お問い合わせください。
オムニアンテナ 薄型プレート広帯域アンテナ 300MHz～8GHz の資料ダウンロード
