耐電圧試験、絶縁抵抗試験、接地抵抗試験、漏れ電流試験、全ての機能を1筐体にまとめ上げた総合試験器です
AC/DC耐電圧試験、絶縁抵抗試験、接地抵抗試験、漏れ電流試験、スキャナー機能装備を1台にまとめました
クロマジャパン株式会社 電気安全規格適合アナライザ (Model 19032/19032-P)
電気安全規格適合アナライザの特長
製品特徴
A190308
- EN50191規格に準拠、フローリング高圧出力設計(19032-P)
- トランス容量：500VA (19032-P)
- AC/DC耐圧、絶縁抵抗、接地抵抗の測定と漏れ電流測定(オプション)
- 2ポート出力機能(Twin-Port)
- プログラマブル出力電圧：AC 5kV、DC 6kV
- 絶縁インピーダンス：50GΩ/1000V DC
- 接地抵抗：30A (40A / 60Aオプション) 、40A (19032-P)
- オープン/ショート検出機能(OSC)
- 電気フラッシュオーバー検出機能(Flashover)
- パネル操作ボタンによるパスワードロック機能
- 50設定値と100組までのメモリ機能
- 漏れ電流スキャナ (オプション：A190305 / A190306 / A190307 / A190308)
- RS-232、スキャナインターフェース、グランドプレーンオフセットボックス（標準装備）
- GPIBインターフェース、バーコードスキャン、EMIフィルター・ボックス（オプション）
- 19001用安全規格試験ソフトウェア：プログラマブル試験、データ保存、統計分析などの機能装備（オプション）
- 19032へ差し込み、耐圧/漏れ電流を自動スキャン
- 5つの異なる種類のRCネットワーク（人体模擬）
- 4つの測定モード：ノーマル、リバース、単一故障ノーマル、単一故障リバース
- 最大20Aの入力電力容量
- A/Dおよび校正データ記録の簡易インストール機能
- 複数の表示モード：電圧-LC、アンプ-LC、VA-LC
- アースLC、筐体LC、患者LCおよび患者補助LC
オプション一覧
モデルＮｏ， モデル名 A190301 8HV高圧スキャニングボックス A190302 5HV / 3GC 高圧スキャナー A190303 3HV / 5GC高圧スキャナー A190304 8HV高圧スキャナー A190305 耐圧 / 接地漏れ電流スキャナー A190306 耐圧/ 漏れ電流 / プロープスキャナ（10A） A190307 L-N間スキャナー＆漏れ電流スキャナ― A190308 耐圧/ 漏れ電流 / プロープスキャナ（20A） A190313 500VA絶縁トランス A190314 1000VA絶縁トランス A190316 ダミー負荷 A190317 バーコードスキャナ A190321 GPIBインターフェイス A132809 EMIフィルタースキャナ A190334 接地抵抗器（40A） A190337 接地抵抗器（60A） A190338 19001電気安全規格ソフトウェア A190343 19インチラックマウントキット（19032） A190344 高圧ガン A190349 ユニバーサルアダプタ A190350 DCリーケージカレント、プローブタイプ（20A） A190353 4CH高圧スキャナー＆4CH接地抵抗スキャナー A190355 19インチラックマウントキット(19032-P) A190356 GPIBインターフェイス(19032-P) A190708 ARC用冶具

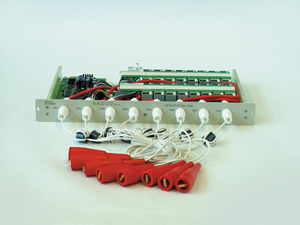

A190304 8HV高圧スキャナー

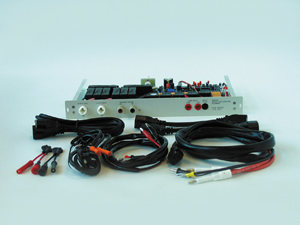

A190306 耐圧/リーケージカレント/プローブスキャナ(10A)
製品特徴
A190308
- EN50191規格に準拠、フローリング高圧出力設計(19032-P)
- トランス容量：500VA (19032-P)
- AC/DC耐圧、絶縁抵抗、接地抵抗の測定と漏れ電流測定(オプション)
- 2ポート出力機能(Twin-Port)
- プログラマブル出力電圧：AC 5kV、DC 6kV
- 絶縁インピーダンス：50GΩ/1000V DC
- 接地抵抗：30A (40A / 60Aオプション) 、40A (19032-P)
- オープン/ショート検出機能(OSC)
- 電気フラッシュオーバー検出機能(Flashover)
- パネル操作ボタンによるパスワードロック機能
- 50設定値と100組までのメモリ機能
- 漏れ電流スキャナ (オプション：A190305 / A190306 / A190307 / A190308)
- RS-232、スキャナインターフェース、グランドプレーンオフセットボックス（標準装備）
- GPIBインターフェース、バーコードスキャン、EMIフィルター・ボックス（オプション）
- 19001用安全規格試験ソフトウェア：プログラマブル試験、データ保存、統計分析などの機能装備（オプション）
- 19032へ差し込み、耐圧/漏れ電流を自動スキャン
- 5つの異なる種類のRCネットワーク（人体模擬）
- 4つの測定モード：ノーマル、リバース、単一故障ノーマル、単一故障リバース
- 最大20Aの入力電力容量
- A/Dおよび校正データ記録の簡易インストール機能
- 複数の表示モード：電圧-LC、アンプ-LC、VA-LC
- アースLC、筐体LC、患者LCおよび患者補助LC
オプション一覧
| モデルＮｏ， | モデル名 |
| A190301 | 8HV高圧スキャニングボックス |
| A190302 | 5HV / 3GC 高圧スキャナー |
| A190303 | 3HV / 5GC高圧スキャナー |
| A190304 | 8HV高圧スキャナー |
| A190305 | 耐圧 / 接地漏れ電流スキャナー |
| A190306 | 耐圧/ 漏れ電流 / プロープスキャナ（10A） |
| A190307 | L-N間スキャナー＆漏れ電流スキャナ― |
| A190308 | 耐圧/ 漏れ電流 / プロープスキャナ（20A） |
| A190313 | 500VA絶縁トランス |
| A190314 | 1000VA絶縁トランス |
| A190316 | ダミー負荷 |
| A190317 | バーコードスキャナ |
| A190321 | GPIBインターフェイス |
| A132809 | EMIフィルタースキャナ |
| A190334 | 接地抵抗器（40A） |
| A190337 | 接地抵抗器（60A） |
| A190338 | 19001電気安全規格ソフトウェア |
| A190343 | 19インチラックマウントキット（19032） |
| A190344 | 高圧ガン |
| A190349 | ユニバーサルアダプタ |
| A190350 | DCリーケージカレント、プローブタイプ（20A） |
| A190353 | 4CH高圧スキャナー＆4CH接地抵抗スキャナー |
| A190355 | 19インチラックマウントキット(19032-P) |
| A190356 | GPIBインターフェイス(19032-P) |
| A190708 | ARC用冶具 |
A190304 8HV高圧スキャナー
A190306 耐圧/リーケージカレント/プローブスキャナ(10A)
