レドーム/エンブレム測定システム
①自動車バンパー付近のレーダーのアライメント調整 ②レーダカバーの特性試験(挿入損失とビームチルト)
キーコム株式会社 レーダーアライメントシステム(RAS)SM5899 (レドーム/エンブレム測定システム) (Model No. RAT02)
レーダーアライメントシステム(RAS)SM5899 (レドーム/エンブレム測定システム) の特長
レーダーアライメントシステム(RAS)SM5899 の特長

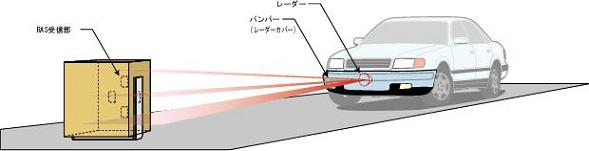

①自動車バンパー付近のレーダーのアライメント調整
②レーダカバーの特性試験(挿入損失とビームチルト)
レーダーアライメントシステム(RAS)SM5899 の仕様
周波数範囲 76~77GHz 使用温度範囲 0度~40度 データ更新速度 4Hz(250ms/点) 角度の測定精度 ±0.25° レーダカバーの挿入損失とビームチルトの同時測定 可

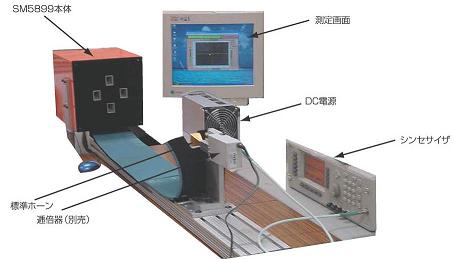

SM5899システム構成例
システム構成(レーダカバー特性測定の場合)
型名 製品名 数量 SM5899 レーダ・アライメントシステム(RAS) 1 DC電源(DC12V, 3A) 1 VGAモニタ 1 MG3691C シンセサイザ(2~10GHz) 1 SM5888 逓倍器 1 RFケーブル, 2m, SMAオスコネクタ 1 標準ホーンアンテナ(固定治具付) 1 RAS固定治具 1 材料固定治具 1
・DC電源は、ご指定のものを別途ご相談に応じます。
・VGAモニタには標準のPC用モニタが使用できます。

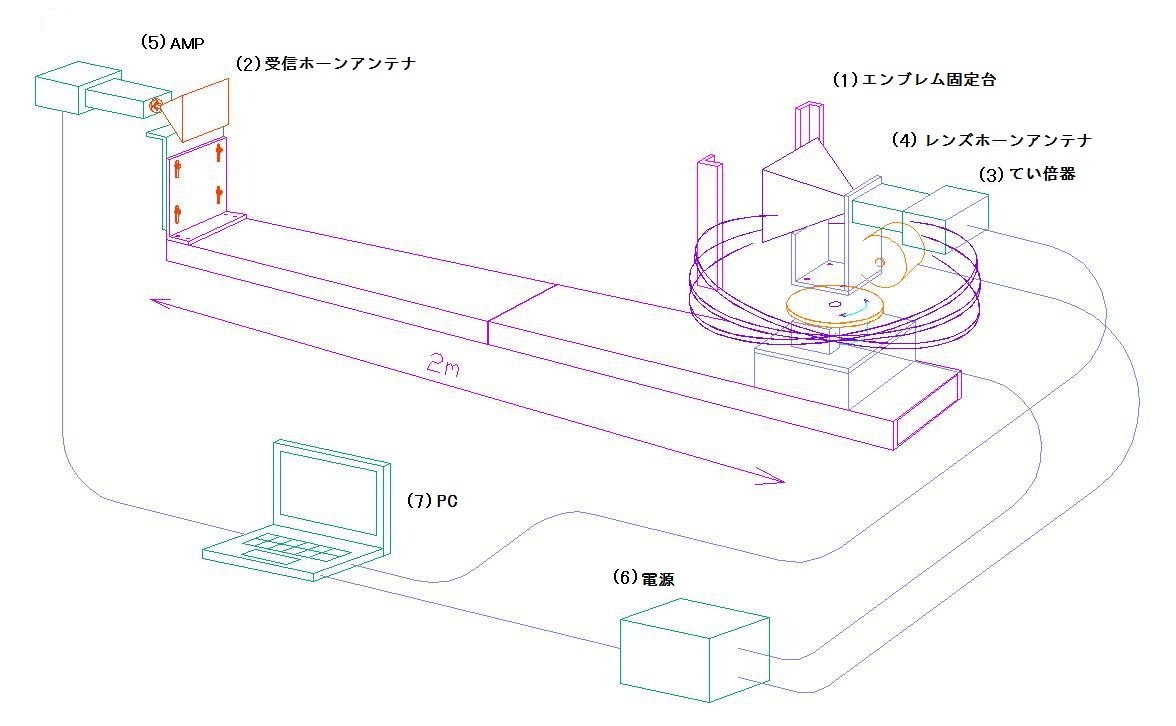

高性能エンブレム評価装置
(※画像をクリックすると大きい画像でご覧いただけます。)
周波数範囲 76~77GHz 使用温度範囲 0度~40度 データ更新速度 4Hz(250ms/点) 角度の測定精度 ±0.1° レーダカバーの挿入損失とビームチルトの同時測定 可
*ビームの半値幅(-3dB)の測定可
*同時に複数の周波数(20ポイント)での測定が可能
お見積り・ご質問等、お気軽にお問合せ下さい。
レーダーアライメントシステム(RAS)SM5899 の特長
①自動車バンパー付近のレーダーのアライメント調整
②レーダカバーの特性試験(挿入損失とビームチルト)
レーダーアライメントシステム(RAS)SM5899 の仕様
| 周波数範囲 | 76~77GHz |
| 使用温度範囲 | 0度~40度 |
| データ更新速度 | 4Hz(250ms/点) |
| 角度の測定精度 | ±0.25° |
| レーダカバーの挿入損失とビームチルトの同時測定 | 可 |
SM5899システム構成例
システム構成(レーダカバー特性測定の場合)
| 型名 | 製品名 | 数量 |
| SM5899 | レーダ・アライメントシステム(RAS) | 1 |
| DC電源(DC12V, 3A) | 1 | |
| VGAモニタ | 1 | |
| MG3691C | シンセサイザ(2~10GHz) | 1 |
| SM5888 | 逓倍器 | 1 |
| RFケーブル, 2m, SMAオスコネクタ | 1 | |
| 標準ホーンアンテナ(固定治具付) | 1 | |
| RAS固定治具 | 1 | |
| 材料固定治具 | 1 |
・DC電源は、ご指定のものを別途ご相談に応じます。
・VGAモニタには標準のPC用モニタが使用できます。
高性能エンブレム評価装置
(※画像をクリックすると大きい画像でご覧いただけます。)
| 周波数範囲 | 76~77GHz |
| 使用温度範囲 | 0度~40度 |
| データ更新速度 | 4Hz(250ms/点) |
| 角度の測定精度 | ±0.1° |
| レーダカバーの挿入損失とビームチルトの同時測定 | 可 |
*ビームの半値幅(-3dB)の測定可
*同時に複数の周波数(20ポイント)での測定が可能
お見積り・ご質問等、お気軽にお問合せ下さい。 |
|
