太陽電池模擬に最適なＩ－Ｖ曲線出力を持つ直流電源
ソーラアレイシミュレーター（SAS）を装備しており、ソフトパネルにより容易に太陽光パネルの特性を模擬した出力を設定できます。 出力電圧は150V/600V/1000V
クロマジャパン株式会社 太陽電池模擬電源（ソーラーアレイシミュレータ―） (Model 62000H-Sシリーズ)
太陽電池模擬電源（ソーラーアレイシミュレータ―）の特長
特徴
- 最大電力追従回路やアルゴリズムの検証、設計
- 動作入力電圧の最大/最小制限の検証
- 最大電力点で許容される動作入力電圧の最大/最小制限の検証
- スタティックMPPT効率の検証
- 全体の効率と変換効率の測定・検証（別途電力計が必要です）
- ダイナミック曲線におけるMPPT性能の検証（EN50530、Sandia、CGC/GF004)
- 日の出から日没までのさまざまな時間条件でのMPPT効率の検証
- 太陽電池のパネルが雲や木などで影になった条件でのMPPTや性能の検証
- 実際の環境温度下でのバーンイン試験におけるI-V曲線シミュレーション
型名 62020H-150S 62050H-600S 62100H-600S 電圧範囲 0～150V 0～600V 0～600V 電流範囲 0～40A 0～8.5A 0～17A 電力容量 2KW 5KW 10KW
型名 62150H-600S 62150H-1000S 62180H-1800S 電圧範囲 0～600V 0～1000V 0～1800V* 電流範囲 0～25A 0～15A 0～30A 電力容量 15KW 15KW 18KW
Note* : 高電圧の広範囲出力設計は、1500VストリングPVインバーターのテストに適しています。

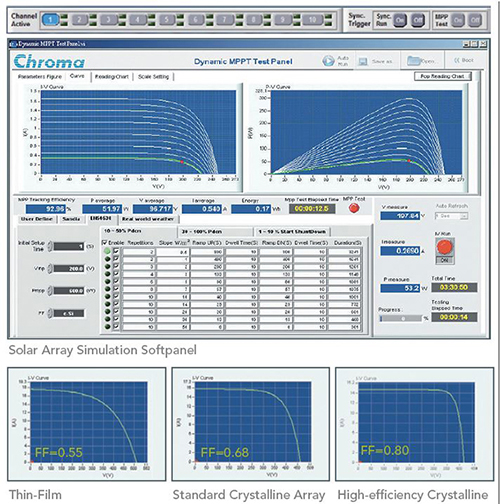

ソーラーアレイI-V曲線シミュレーション

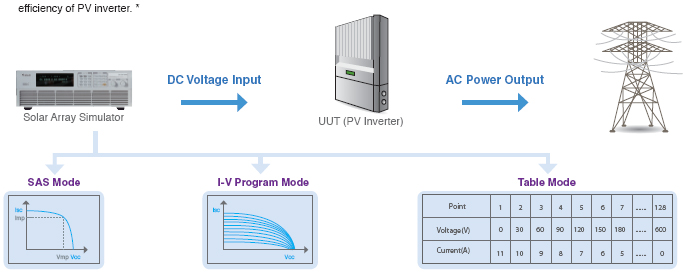

62000H-SシリーズはVoc,Isc,Vmp,Impなどのパラメータにより、様々な太陽電池素材のI-V特性出力を高速にシミュレーションすることができます。テーブルモードではリモートインターフェースによってユーザーが定義した電圧と電流を128ポイントまで保存、100通りのI-V曲線プログラムと滞留時間（1-15000秒）を一緒に保存できます。そのため簡単に日陰のI-V曲線などのシミュレーションが可能です。
ソフトウエア設定画面例

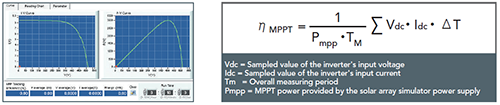

STATIC MPPT 追従機能
フロントパネルまたはソフトパネルからI-V曲線をSASモードまたはテーブルモードで簡単にプログラムすることができ、最大100通りのI-V曲線を保存する事ができます。保存されたI-V曲線を後から読みだすことができ、リアルタイム追跡機能によるMPPT効率試験およびモニタリングできます。ソフトパネルではスタティックMPPT効率試験の時間を設定する事ができます。各曲線の試験時間はベストな状態でのMPPT効率の性能を分析するため、60-600秒の間で設定することができます。
.png)
変換効率の評価 *
SandiaとEN 50530におけるI-V曲線の作成において最大入力電力(Pmax)、I-V FILL FOCTOR、Vmin、Vnom、Vmaxを入力することが可能です。最大電力パーセンテージ値(5%, 10%, 20%, 25%, 30%, 50%, 75%, 100%)をクリックすることで、試験する太陽電池のI-Vカーブを自動的に作成します。その後、このデータを実行し、PVインバータの変換効率テストを曲線上で行います。
*別途電力計が必要です。

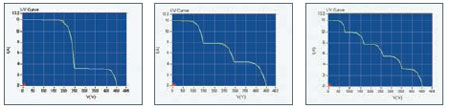

日陰I-V曲線シミュレーション
テーブルモードでは128ポイントのI-V曲線を電圧と電流のエクセルデータにより作成する事が可能です。この情報はソフトウェアを通じて実行され、日陰のI-V曲線のシミュレーションなど、様々なI-V曲線をプログラムできます。このI-V曲線に基づき、MPPT効率を分析および検証することが可能です。

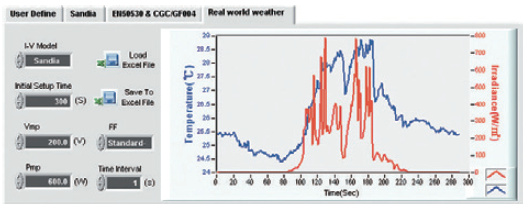

リアル天候シミュレーション
ソフトウェアはエクセルファイルで作成された1日の照射量や気温の状態データを取り込むことにより、I-V曲線の更新時間を最小1秒間隔で実際の天候シミュレーションのもとでMPPTトラッキング試験を行うことができます。

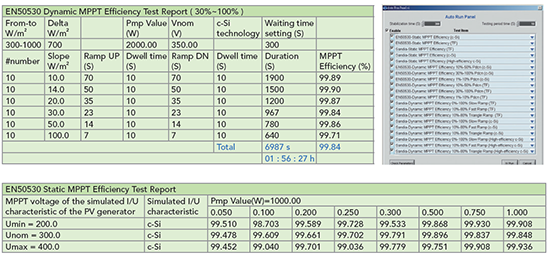

スタティック/ダイナミックMPPTテスト自動実行機能
ソフトウェアには自動試験実行機能があり、標準規格（EN 50530やSandia）に準拠したスタティック/ダイナミックMPPT特性試験が簡単に行えます。標準値、最大値、最大電力値、安定化およびテスト時間、EN 50530、Sandiaのパラメータを入力すると、自動でテストを開始しレポートを作成します。

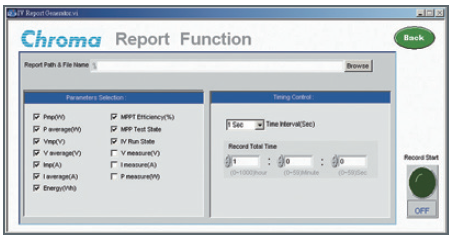

レポート機能
ソフトウェアにはデータを記録/保存する機能があります。保存するデータは電圧、電流、電力MPPT効率および対応するパラメータのサンプリング時間(1s~10000s)で、レポートは研究開発における特性の検証や、生産品質管理に利用することができます。

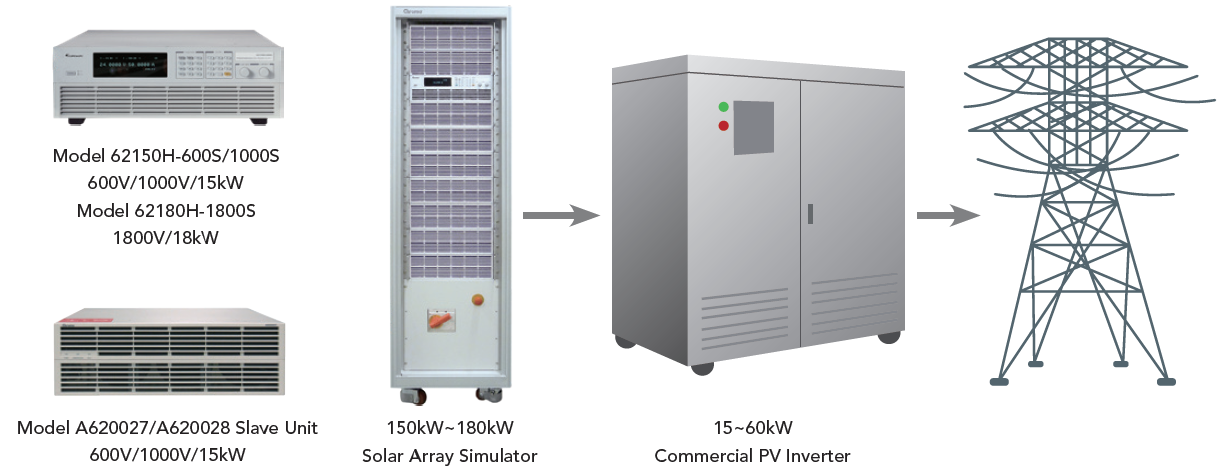

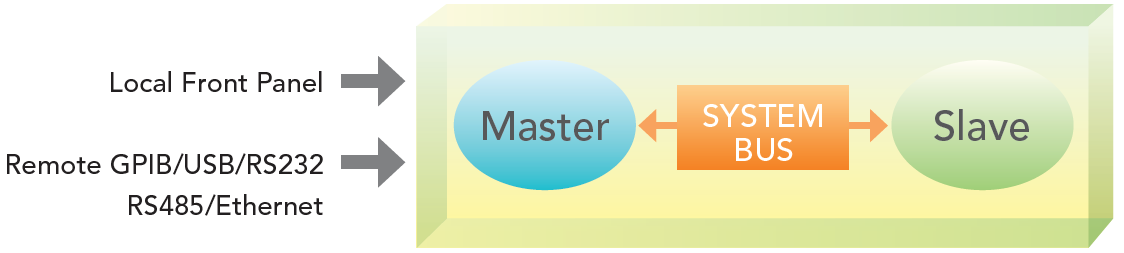

最大150KWまで拡張可能なマスタースレーブ並列運転
大容量が必要な場合は62000H-Sシリーズをマスタースレーブ機能により並列させることができ、最大10台/150kWまで増設する事ができます。このモードでは、マスターとスレーブが高速でデータのやりとりを行い自動的に最適な電流を分配、出力します。

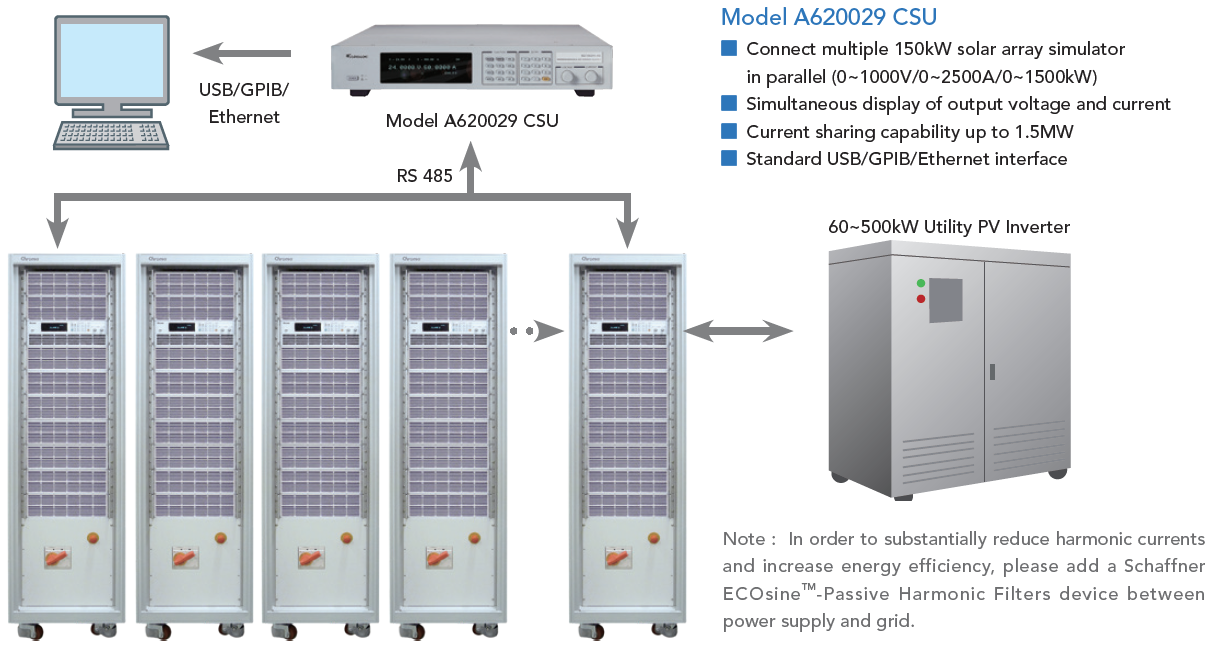

1500kWまでのカスタマイズ
※620029 コントロールユニットが必要
複数の150kWソーラーアレイシミュレータシステムを並列接続し、最大1000V/2500A/1500kWまで増設できます。出力電圧、電流をディスプレイに同時表示し、電流分配容量は1500kWまで。標準のUSB/GPIB/イーサネットインターフェースでコントロールできます。
太陽電池模擬電源（ソーラーアレイシミュレータ―）の動画
直流安定化電源 (62150H-600S/1000S)
特徴
- 最大電力追従回路やアルゴリズムの検証、設計
- 動作入力電圧の最大/最小制限の検証
- 最大電力点で許容される動作入力電圧の最大/最小制限の検証
- スタティックMPPT効率の検証
- 全体の効率と変換効率の測定・検証（別途電力計が必要です）
- ダイナミック曲線におけるMPPT性能の検証（EN50530、Sandia、CGC/GF004)
- 日の出から日没までのさまざまな時間条件でのMPPT効率の検証
- 太陽電池のパネルが雲や木などで影になった条件でのMPPTや性能の検証
- 実際の環境温度下でのバーンイン試験におけるI-V曲線シミュレーション
| 型名 | 62020H-150S | 62050H-600S | 62100H-600S |
| 電圧範囲 | 0～150V | 0～600V | 0～600V |
| 電流範囲 | 0～40A | 0～8.5A | 0～17A |
| 電力容量 | 2KW | 5KW | 10KW |
| 型名 | 62150H-600S | 62150H-1000S | 62180H-1800S |
| 電圧範囲 | 0～600V | 0～1000V | 0～1800V* |
| 電流範囲 | 0～25A | 0～15A | 0～30A |
| 電力容量 | 15KW | 15KW | 18KW |
Note* : 高電圧の広範囲出力設計は、1500VストリングPVインバーターのテストに適しています。
ソーラーアレイI-V曲線シミュレーション
62000H-SシリーズはVoc,Isc,Vmp,Impなどのパラメータにより、様々な太陽電池素材のI-V特性出力を高速にシミュレーションすることができます。テーブルモードではリモートインターフェースによってユーザーが定義した電圧と電流を128ポイントまで保存、100通りのI-V曲線プログラムと滞留時間（1-15000秒）を一緒に保存できます。そのため簡単に日陰のI-V曲線などのシミュレーションが可能です。
ソフトウエア設定画面例
STATIC MPPT 追従機能
フロントパネルまたはソフトパネルからI-V曲線をSASモードまたはテーブルモードで簡単にプログラムすることができ、最大100通りのI-V曲線を保存する事ができます。保存されたI-V曲線を後から読みだすことができ、リアルタイム追跡機能によるMPPT効率試験およびモニタリングできます。ソフトパネルではスタティックMPPT効率試験の時間を設定する事ができます。各曲線の試験時間はベストな状態でのMPPT効率の性能を分析するため、60-600秒の間で設定することができます。
変換効率の評価 *
SandiaとEN 50530におけるI-V曲線の作成において最大入力電力(Pmax)、I-V FILL FOCTOR、Vmin、Vnom、Vmaxを入力することが可能です。最大電力パーセンテージ値(5%, 10%, 20%, 25%, 30%, 50%, 75%, 100%)をクリックすることで、試験する太陽電池のI-Vカーブを自動的に作成します。その後、このデータを実行し、PVインバータの変換効率テストを曲線上で行います。
*別途電力計が必要です。
日陰I-V曲線シミュレーション
テーブルモードでは128ポイントのI-V曲線を電圧と電流のエクセルデータにより作成する事が可能です。この情報はソフトウェアを通じて実行され、日陰のI-V曲線のシミュレーションなど、様々なI-V曲線をプログラムできます。このI-V曲線に基づき、MPPT効率を分析および検証することが可能です。
リアル天候シミュレーション
ソフトウェアはエクセルファイルで作成された1日の照射量や気温の状態データを取り込むことにより、I-V曲線の更新時間を最小1秒間隔で実際の天候シミュレーションのもとでMPPTトラッキング試験を行うことができます。
スタティック/ダイナミックMPPTテスト自動実行機能
ソフトウェアには自動試験実行機能があり、標準規格（EN 50530やSandia）に準拠したスタティック/ダイナミックMPPT特性試験が簡単に行えます。標準値、最大値、最大電力値、安定化およびテスト時間、EN 50530、Sandiaのパラメータを入力すると、自動でテストを開始しレポートを作成します。
レポート機能
ソフトウェアにはデータを記録/保存する機能があります。保存するデータは電圧、電流、電力MPPT効率および対応するパラメータのサンプリング時間(1s~10000s)で、レポートは研究開発における特性の検証や、生産品質管理に利用することができます。
最大150KWまで拡張可能なマスタースレーブ並列運転
大容量が必要な場合は62000H-Sシリーズをマスタースレーブ機能により並列させることができ、最大10台/150kWまで増設する事ができます。このモードでは、マスターとスレーブが高速でデータのやりとりを行い自動的に最適な電流を分配、出力します。
1500kWまでのカスタマイズ
※620029 コントロールユニットが必要
複数の150kWソーラーアレイシミュレータシステムを並列接続し、最大1000V/2500A/1500kWまで増設できます。出力電圧、電流をディスプレイに同時表示し、電流分配容量は1500kWまで。標準のUSB/GPIB/イーサネットインターフェースでコントロールできます。
太陽電池模擬電源（ソーラーアレイシミュレータ―）の動画
直流安定化電源 (62150H-600S/1000S)
太陽電池模擬電源（ソーラーアレイシミュレータ―）の資料ダウンロード
