最大定格電力内（360W/720W/1080W)で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。
PSWシリーズは、出力容量360W/720W/1080Wの3タイプ、最大電圧は30V/80V/160V/250V/800Vの5タイプ、全15モデルを揃え幅広い用途に対応します。またUSB、LANポートを標準装備、ラック組込みにも対応していますので、システム用電源にも対応が可能です。
株式会社テクシオ・テクノロジー（TEXIO） ワイドレンジ直流安定化電源 (PSWシリーズ)
ワイドレンジ直流安定化電源の特長
PSWシリーズ一覧
ワット 型名 標準価格（税抜） 出力 消費電力(VA) 外形寸法
タイプ 質量(kg) 360W PSW-360L30 130,000 360W/30V/36A 500 Ⅰ 3 720W PSW-720L30 180,000 720W/30V/72A 1000 Ⅱ 5 1080W PSW-1080L30 310,000 1080W/30V/108A 1500 Ⅲ 7 360W PSW-360L80 130,000 360W/80V/13.5A 500 Ⅰ 3 720W PSW-720L80 180,000 720W/80V/27A 1000 Ⅱ 5 1080W PSW-1080L80 264,000 1080W/80V/40.5A 1500 Ⅲ 7 360W PSW-360M160 160,000 360W/160V/7.2A 500 Ⅰ 3 720W PSW-720M160 230,000 720W/160V/14.4A 1000 Ⅱ 5 1080W PSW-1080M160 340,000 1080W/160V/21.6A 1500 Ⅲ 7 360W PSW-360M250 180,000 360W/250V/4.5A 500 Ⅰ 3 720W PSW-720M250 240,000 720W/250V/9A 1000 Ⅱ 5 1080W PSW-1080M250 360,000 1080W/250V/13.5A 1500 Ⅲ 7 360W PSW-360H800 198,000 360W/800V/1.44A 500 Ⅰ 3 720W PSW-720H800 280,000 720W/800V/2.88A 1000 Ⅱ 5 1080W PSW-1080H800 398,000 1080W/800V/4.32A 1500 Ⅲ 7
外形寸法タイプ(WxHxD) ：
タイプⅠ：71x137x400mm、 タイプⅡ：142x137x400mm、 タイプⅢ：214x137x400mm
主な特徴
- リモートセンシング機能
出力端子から負荷までの配線による電圧降下分を補償します。
補償電圧は、30V/80V/160Vモデルが片側最大0.6V、250V/800Vモデルが片側最大1Vです。
- ブリーダ回路ON/OFF
SWシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。
- 電圧・電流モニター出力
出力電圧および出力電流を0～約10Vの電圧でモニタすることが可能です。
- 出力スルーレート設定
出力電圧/電流のスルーレートのオン/オフができます。
急激な電圧/電流の変化による負荷の損傷を抑えます。

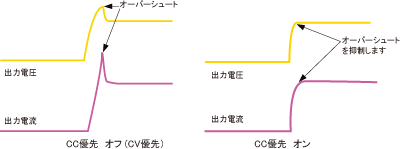

- CV/CC優先モード
定電圧（CV)優先モードと定電流（CC) 優先モードを選択することが可能です。出力 ON時、CC動作で立ち上るダイオード負荷で、オーバーシュートを抑制します。
- ワイドレンジ出力
定格電力範囲内で電圧電流を幅広い範囲で出力することが可能です。
たとえばPSW-360L30の場合、30V/12AのCV/CC電源として使えますし、10V/36AのCV/CC電源としても使えます。
- テストモード
時間に合わせて、電圧、電流設定値を自動更新させるテスト機能を装備しております。
10種類のテストデータを保存できます。テストモードのデータは、CSVファイルを使用します。
詳細はこちらの動画をご覧ください。
- パネルロック機能搭載
パネルロック機能は、偶発的なパネル操作ミスを防止します。パネルロックが有効の時は、"Lock/Local"キーが点灯し、"Lock/Local"キー以外のすべてのキーと電圧電流ツマミを無効にします。"Output"キーはオフ操作のみ有効です。
- 内部抵抗可変機能
任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

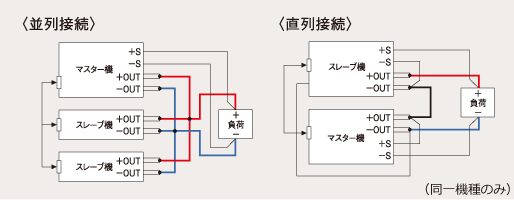

- マスタースレーブ動作
並列接続では同一機種3台、直列接続（250V/800Vモデルを除く）では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機だけに出力の合計が表示されます。
- 力率改善、ワールドワイド入力
力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V～240Vのワールドワイド対応となっています。
- 通信機能
USB、LANによる制御が標準で可能です、オプションアダプタでGP-IB・RS-232Cの制御が可能となります。
- 機能拡張オプション
ロギング機能(+Y1)、定電力制御機能(+Y1W)、太陽電池模擬機能(+YS)を追加することができます。
PSWシリーズ一覧
| ワット | 型名 | 標準価格（税抜） | 出力 | 消費電力(VA) | 外形寸法 タイプ | 質量(kg) |
| 360W | PSW-360L30 | 130,000 | 360W/30V/36A | 500 | Ⅰ | 3 |
| 720W | PSW-720L30 | 180,000 | 720W/30V/72A | 1000 | Ⅱ | 5 |
| 1080W | PSW-1080L30 | 310,000 | 1080W/30V/108A | 1500 | Ⅲ | 7 |
| 360W | PSW-360L80 | 130,000 | 360W/80V/13.5A | 500 | Ⅰ | 3 |
| 720W | PSW-720L80 | 180,000 | 720W/80V/27A | 1000 | Ⅱ | 5 |
| 1080W | PSW-1080L80 | 264,000 | 1080W/80V/40.5A | 1500 | Ⅲ | 7 |
| 360W | PSW-360M160 | 160,000 | 360W/160V/7.2A | 500 | Ⅰ | 3 |
| 720W | PSW-720M160 | 230,000 | 720W/160V/14.4A | 1000 | Ⅱ | 5 |
| 1080W | PSW-1080M160 | 340,000 | 1080W/160V/21.6A | 1500 | Ⅲ | 7 |
| 360W | PSW-360M250 | 180,000 | 360W/250V/4.5A | 500 | Ⅰ | 3 |
| 720W | PSW-720M250 | 240,000 | 720W/250V/9A | 1000 | Ⅱ | 5 |
| 1080W | PSW-1080M250 | 360,000 | 1080W/250V/13.5A | 1500 | Ⅲ | 7 |
| 360W | PSW-360H800 | 198,000 | 360W/800V/1.44A | 500 | Ⅰ | 3 |
| 720W | PSW-720H800 | 280,000 | 720W/800V/2.88A | 1000 | Ⅱ | 5 |
| 1080W | PSW-1080H800 | 398,000 | 1080W/800V/4.32A | 1500 | Ⅲ | 7 |
外形寸法タイプ(WxHxD) ：
タイプⅠ：71x137x400mm、 タイプⅡ：142x137x400mm、 タイプⅢ：214x137x400mm
主な特徴
- リモートセンシング機能
出力端子から負荷までの配線による電圧降下分を補償します。
補償電圧は、30V/80V/160Vモデルが片側最大0.6V、250V/800Vモデルが片側最大1Vです。 - ブリーダ回路ON/OFF
SWシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。 - 電圧・電流モニター出力
出力電圧および出力電流を0～約10Vの電圧でモニタすることが可能です。
- 出力スルーレート設定
出力電圧/電流のスルーレートのオン/オフができます。
急激な電圧/電流の変化による負荷の損傷を抑えます。
- CV/CC優先モード
定電圧（CV)優先モードと定電流（CC) 優先モードを選択することが可能です。出力 ON時、CC動作で立ち上るダイオード負荷で、オーバーシュートを抑制します。
- ワイドレンジ出力
定格電力範囲内で電圧電流を幅広い範囲で出力することが可能です。
たとえばPSW-360L30の場合、30V/12AのCV/CC電源として使えますし、10V/36AのCV/CC電源としても使えます。 - テストモード
時間に合わせて、電圧、電流設定値を自動更新させるテスト機能を装備しております。
10種類のテストデータを保存できます。テストモードのデータは、CSVファイルを使用します。
詳細はこちらの動画をご覧ください。 - パネルロック機能搭載
パネルロック機能は、偶発的なパネル操作ミスを防止します。パネルロックが有効の時は、"Lock/Local"キーが点灯し、"Lock/Local"キー以外のすべてのキーと電圧電流ツマミを無効にします。"Output"キーはオフ操作のみ有効です。 - 内部抵抗可変機能
任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。 - マスタースレーブ動作
並列接続では同一機種3台、直列接続（250V/800Vモデルを除く）では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機だけに出力の合計が表示されます。 - 力率改善、ワールドワイド入力
力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V～240Vのワールドワイド対応となっています。
- 通信機能
USB、LANによる制御が標準で可能です、オプションアダプタでGP-IB・RS-232Cの制御が可能となります。
- 機能拡張オプション
ロギング機能(+Y1)、定電力制御機能(+Y1W)、太陽電池模擬機能(+YS)を追加することができます。
