超高解像度での二次元輝度および色度測定
ProMetric Gシリーズは、LED、OLED、照明器具、光源、プロジェクションシステムなどの色、明るさの空間分解測定に最適です。ダイナミックレンジ・高い空間解像度・広い視野・スピードのバランスがよく、開発、量産での検査、品質管理、などの様々な環境で使用することができます。
株式会社システムズエンジニアリング イメージング色度計 (ProMetric(プロメトリック）Gシリーズ)
イメージング色度計の特長
イメージング色度計（二次元色彩輝度計）特長
● イメージング測定により、圧倒的な情報量
● CIE曲線によくマッチしたカラーフィルタ
● システム校正済みで安心のパフォーマンス
● 研究開発から生産現場まで対応の多彩なラインナップ
● 測定目的に合わせた豊富な配光測定システム・ソフトウェア
Gシリーズハイライト
● 再現性の高い精度と比類ない使いやすさ
ダイナミックレンジ14ビット
高解像度(G3: 6メガピクセル、G2: 1.5メガピクセル)
電子冷却付きの研究グレードのフルフレームCCDセンサー
● 革新的なSmart Technology の3つの機能
レンズの自動制御で速く確実にセットアップが行える Smart Control
タッチパネルにより全てをコントロールできる Samrt Touch
自動校正によりで高精度のデータを取得できる Smart Calibration
● 色・明るさの空間分解測定に最適
LED・OLED・照明器具・光源・FPD・プロジェクションシステムなどに
完全な測定制御機能・豊富な解析機能を備えたソフトウェア
Prometric Gシリーズはコンパクトで扱いやすく、省スペースで超高解像度の色度および輝度測定が可能です。

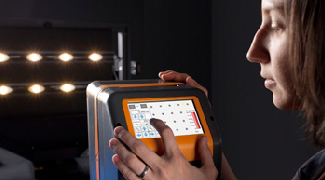

Prometric Gシリーズは使い勝手のよいタッチパネル操作で、迅速なセットアップを可能にします。
Gシリーズ仕様
ProMetric G2 ProMetric G3 CCD 解像度 1,536 x 1,024 pixels 3,072 x 2,048 pixels CCD タイプ 電子冷却、フルフレーム CCD A/D ダイナミックレンジ
量子井戸深さ 14 bits (16,384 グレースケールレベル)
100,000 e- 輝度範囲 最小0.01 cd/m2
最大1010 cd/m2
(オプションNDフィルタ使用時) システム精度 照度 ± 3%
輝度 (Y) ± 3%
色度座標 (x,y) ± 0.003 短期間再現性 照度 ± 0.5%
輝度 (Y) ± 0.5%
色度座標 (x,y) ± 0.0006 レンズタイプ 自動、焦点・アパーチャーの電子制御 カメラ視野角 20 mm レンズ 38°× 26°
50 mm レンズ 15.6°× 10.5°
100 mm レンズ 7.8°× 5.2° 35 mm レンズ 42°× 29°
50 mm レンズ 30°× 20°
100 mm レンズ 15°× 10° 測定時間 (100 cd/m2) 単色 (明度): 2.3 sec
カラー: 8 sec 単色 (明度):6 sec
カラー: 19 sec 空間分解測定可能な項目 輝度、放射束、照度、放射照度、光度、放射強度、CIE色度座標、L*a*b* カラースケール、相関色温度(CCT)、ドミナント波長 単位 footlambert, cd/m2, nit, W/sr/m2, footcandela, lux, lx・s, W/m2, W・s/m2, candela, W/sr, CIE(x,y)および(u’,v’), ケルビン(CCT) 通信インターフェース USB 2.0, 3.0
イーサネット 100/1000 Base-T 液晶タッチパネル 解像度: 800 × 600 pixels
対角: 125 ｍｍ 寸法 (H × W × D) 181 mm × 238 mm × 230 mm 重量 4.9 kg 動作温度 0-30℃ 動作湿度 20-70%、結露なきこと
イメージング色度計（二次元色彩輝度計）特長
● イメージング測定により、圧倒的な情報量
● CIE曲線によくマッチしたカラーフィルタ
● システム校正済みで安心のパフォーマンス
● 研究開発から生産現場まで対応の多彩なラインナップ
● 測定目的に合わせた豊富な配光測定システム・ソフトウェア
Gシリーズハイライト
● 再現性の高い精度と比類ない使いやすさ
ダイナミックレンジ14ビット
高解像度(G3: 6メガピクセル、G2: 1.5メガピクセル)
電子冷却付きの研究グレードのフルフレームCCDセンサー
● 革新的なSmart Technology の3つの機能
レンズの自動制御で速く確実にセットアップが行える Smart Control
タッチパネルにより全てをコントロールできる Samrt Touch
自動校正によりで高精度のデータを取得できる Smart Calibration
● 色・明るさの空間分解測定に最適
LED・OLED・照明器具・光源・FPD・プロジェクションシステムなどに
完全な測定制御機能・豊富な解析機能を備えたソフトウェア
Prometric Gシリーズはコンパクトで扱いやすく、省スペースで超高解像度の色度および輝度測定が可能です。
Prometric Gシリーズは使い勝手のよいタッチパネル操作で、迅速なセットアップを可能にします。
Gシリーズ仕様
| ProMetric G2 | ProMetric G3 | |
| CCD 解像度 | 1,536 x 1,024 pixels | 3,072 x 2,048 pixels |
| CCD タイプ | 電子冷却、フルフレーム | |
| CCD A/D ダイナミックレンジ 量子井戸深さ | 14 bits (16,384 グレースケールレベル) 100,000 e- | |
| 輝度範囲 | 最小0.01 cd/m2 最大1010 cd/m2 (オプションNDフィルタ使用時) | |
| システム精度 | 照度 ± 3% 輝度 (Y) ± 3% 色度座標 (x,y) ± 0.003 | |
| 短期間再現性 | 照度 ± 0.5% 輝度 (Y) ± 0.5% 色度座標 (x,y) ± 0.0006 | |
| レンズタイプ | 自動、焦点・アパーチャーの電子制御 | |
| カメラ視野角 | 20 mm レンズ 38°× 26° 50 mm レンズ 15.6°× 10.5° 100 mm レンズ 7.8°× 5.2° | 35 mm レンズ 42°× 29° 50 mm レンズ 30°× 20° 100 mm レンズ 15°× 10° |
| 測定時間 (100 cd/m2) | 単色 (明度): 2.3 sec カラー: 8 sec | 単色 (明度):6 sec カラー: 19 sec |
| 空間分解測定可能な項目 | 輝度、放射束、照度、放射照度、光度、放射強度、CIE色度座標、L*a*b* カラースケール、相関色温度(CCT)、ドミナント波長 | |
| 単位 | footlambert, cd/m2, nit, W/sr/m2, footcandela, lux, lx・s, W/m2, W・s/m2, candela, W/sr, CIE(x,y)および(u’,v’), ケルビン(CCT) | |
| 通信インターフェース | USB 2.0, 3.0 イーサネット 100/1000 Base-T | |
| 液晶タッチパネル | 解像度: 800 × 600 pixels 対角: 125 ｍｍ | |
| 寸法 (H × W × D) | 181 mm × 238 mm × 230 mm | |
| 重量 | 4.9 kg | |
| 動作温度 | 0-30℃ | |
| 動作湿度 | 20-70%、結露なきこと | |
イメージング色度計の資料ダウンロード
