クランプ付ポケットサイズDMM
・ オープンコアタイプクランプセンサでAC/DC電流測定が可能 (MODEL 2001-100Aまで、MODEL 2000-60Aまで) ・ 被測定可能導体径 MODEL 2001-約φ10㎜、MODEL 2000-約φ6㎜ ・ 3400カウントバーグラフ付ディスプレイ ・ 収納に便利なポケットサイズ ・ 衝撃に強いホルスターケース ・ 最小分解能 AC/DC 0.1A ・ 先端ピン長 18㎜
共立電気計器株式会社 AC/DCクランプ付きデジタルマルチメータ (MODEL 2001/2000)
AC/DCクランプ付きデジタルマルチメータの特長
基本仕様
(MODEL 2000)
測
定
範
囲
・
確
度 直流電圧 340.0mV/3.400/34.00/340.0/600V （入力インピーダンス：10MΩ）
±1.5%rdg±4dgt 交流電圧 3.400/34.00/340.0/600V （入力インピーダンス：10MΩ）
±1.5%rdg±5dgt (50～400Hz) 直流電流 60.0A ±2%rdg±5dgt 交流電流 60.0A ±2%rdg±5dgt (50/60Hz) 抵抗 340.0Ω/3.400/34.00/340.0kΩ/3.400/34.00MΩ
±1%rdg±3dgt (0～340.0kΩ)
±5%rdg±5dgt (3.400MΩ)
±15%rdg±5dgt (34.00MΩ) 導通 30±10Ω以下でブザー鳴動 周波数 （電流）3.400/10.00kHz ±0.1%rdg±1dgt
（電圧）3.400/34.00/300.0kHz ±0.1%rdg±1dgt
（入力感度 電流：15A／電圧：30V以上） 被測定導体径 最大φ6mm 耐電圧 AC3700V/1分間 適合規格 IEC 61010-1 (JIS C 1010-1) CAT.III 300V, CAT.II 600V 汚染度2
IEC 61010-031 (JIS C 1010-31)
IEC 61010-2-032 (JIS C 1010-2-32)
IEC 61326-1 (EMC) 使用電池 単4乾電池R03(1.5V)×2
※連続使用可能時間 約45時間 （オートパワーセーブ約10分） 外形寸法 128（L）×91（W）×27（D）mm 質量 約220g （電池含む） 付属品 単4乾電池R03(1.5V)×2，取扱説明書 オプション 9107（ソフトケース） 500 （消費税別）
(MODEL 2001)
測
定
範
囲
・
確
度 直流電圧 340.0mV/3.400/34.00/340.0/600V （入力インピーダンス：10MΩ）
±1.5%rdg±4dgt 交流電圧 3.400/34.00/340.0/600V （入力インピーダンス：10MΩ）
±1.5%rdg±5dgt (50～400Hz) 直流電流 100.0A ±2%rdg±5dgt 交流電流 100.0A ±2%rdg±5dgt (50/60Hz) 抵抗 340.0Ω/3.400/34.00/340.0kΩ/3.400/34.00MΩ
±1%rdg±3dgt (0～340.0kΩ)
±5%rdg±5dgt (3.400MΩ)
±15%rdg±5dgt (34.00MΩ) 導通 30±10Ω以下でブザー鳴動 周波数 （電流）3.400/10.00kHz ±0.1%rdg±1dgt
（電圧）3.400/34.00/300.0kHz ±0.1%rdg±1dgt
（入力感度 電流：25A／電圧：30V以上） 被測定導体径 最大φ10mm 耐電圧 AC3700V/1分間 適合規格 IEC 61010-1 (JIS C 1010-1) CAT.III 300V, CAT.II 600V 汚染度2
IEC 61010-031 (JIS C 1010-31)
IEC 61010-2-032 (JIS C 1010-2-32)
IEC 61326-1 (EMC) 使用電池 単4乾電池R03(1.5V)×2
※連続使用可能時間 約45時間 （オートパワーセーブ約10分） 外形寸法 128（L）×91（W）×27（D）mm 質量 約220g （電池含む） 付属品 単4乾電池R03(1.5V)×2，取扱説明書 オプション 9107（ソフトケース） 500 （消費税別）

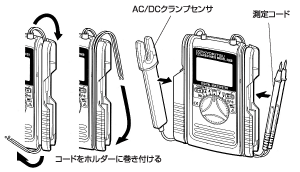

クランプセンサ部、測定コードの収納方法
基本仕様
(MODEL 2000)
| 測 定 範 囲 ・ 確 度 | 直流電圧 | 340.0mV/3.400/34.00/340.0/600V （入力インピーダンス：10MΩ） ±1.5%rdg±4dgt |
| 交流電圧 | 3.400/34.00/340.0/600V （入力インピーダンス：10MΩ） ±1.5%rdg±5dgt (50～400Hz) | |
| 直流電流 | 60.0A ±2%rdg±5dgt | |
| 交流電流 | 60.0A ±2%rdg±5dgt (50/60Hz) | |
| 抵抗 | 340.0Ω/3.400/34.00/340.0kΩ/3.400/34.00MΩ ±1%rdg±3dgt (0～340.0kΩ) ±5%rdg±5dgt (3.400MΩ) ±15%rdg±5dgt (34.00MΩ) | |
| 導通 | 30±10Ω以下でブザー鳴動 | |
| 周波数 | （電流）3.400/10.00kHz ±0.1%rdg±1dgt （電圧）3.400/34.00/300.0kHz ±0.1%rdg±1dgt （入力感度 電流：15A／電圧：30V以上） | |
| 被測定導体径 | 最大φ6mm | |
| 耐電圧 | AC3700V/1分間 | |
| 適合規格 | IEC 61010-1 (JIS C 1010-1) CAT.III 300V, CAT.II 600V 汚染度2 IEC 61010-031 (JIS C 1010-31) IEC 61010-2-032 (JIS C 1010-2-32) IEC 61326-1 (EMC) | |
| 使用電池 | 単4乾電池R03(1.5V)×2 ※連続使用可能時間 約45時間 （オートパワーセーブ約10分） | |
| 外形寸法 | 128（L）×91（W）×27（D）mm | |
| 質量 | 約220g （電池含む） | |
| 付属品 | 単4乾電池R03(1.5V)×2，取扱説明書 | |
| オプション | 9107（ソフトケース） 500 （消費税別） | |
(MODEL 2001)
| 測 定 範 囲 ・ 確 度 | 直流電圧 | 340.0mV/3.400/34.00/340.0/600V （入力インピーダンス：10MΩ） ±1.5%rdg±4dgt |
| 交流電圧 | 3.400/34.00/340.0/600V （入力インピーダンス：10MΩ） ±1.5%rdg±5dgt (50～400Hz) | |
| 直流電流 | 100.0A ±2%rdg±5dgt | |
| 交流電流 | 100.0A ±2%rdg±5dgt (50/60Hz) | |
| 抵抗 | 340.0Ω/3.400/34.00/340.0kΩ/3.400/34.00MΩ ±1%rdg±3dgt (0～340.0kΩ) ±5%rdg±5dgt (3.400MΩ) ±15%rdg±5dgt (34.00MΩ) | |
| 導通 | 30±10Ω以下でブザー鳴動 | |
| 周波数 | （電流）3.400/10.00kHz ±0.1%rdg±1dgt （電圧）3.400/34.00/300.0kHz ±0.1%rdg±1dgt （入力感度 電流：25A／電圧：30V以上） | |
| 被測定導体径 | 最大φ10mm | |
| 耐電圧 | AC3700V/1分間 | |
| 適合規格 | IEC 61010-1 (JIS C 1010-1) CAT.III 300V, CAT.II 600V 汚染度2 IEC 61010-031 (JIS C 1010-31) IEC 61010-2-032 (JIS C 1010-2-32) IEC 61326-1 (EMC) | |
| 使用電池 | 単4乾電池R03(1.5V)×2 ※連続使用可能時間 約45時間 （オートパワーセーブ約10分） | |
| 外形寸法 | 128（L）×91（W）×27（D）mm | |
| 質量 | 約220g （電池含む） | |
| 付属品 | 単4乾電池R03(1.5V)×2，取扱説明書 | |
| オプション | 9107（ソフトケース） 500 （消費税別） | |
クランプセンサ部、測定コードの収納方法
