EMCプリコンプライアンステスト製品の範囲を拡張する開口部固定のRF電流監視プローブ
周波数範囲により3種類のモデルラインアップ
- 製品名
- 開口部固定 RF電流監視プローブ 開口部25mm 最大500MHz
- 型番
- TBCP1-200 / TBCP1-250 / TBCP1-500
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 開口部固定 RF電流監視プローブ 開口部25mm 最大500MHz (TBCP1-200 / TBCP1-250 / TBCP1-500)
開口部固定 RF電流監視プローブ 開口部25mm 最大500MHzの特長
TBCP1-200 製品概要
TBCP1-200は、固定開口RF電流監視プローブです。プローブの3dB帯域幅は約200MHzです。 RF電流監視プローブの開口部は25mmです。その伝達インピーダンスは、40 kHz〜200MHzの範囲で> 14dBオームです。 Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。TBCP1-200 主な仕様
特性周波数範囲：10 kHz〜500 MHz
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：3〜17dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A

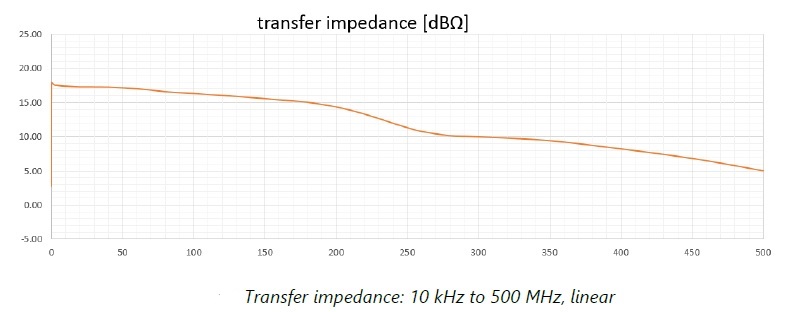

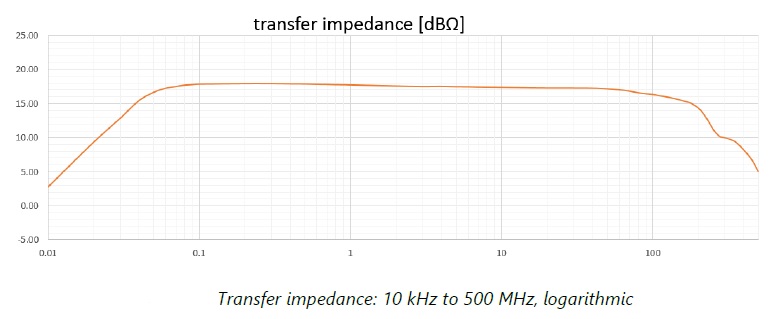

最大中心温度：125°C TBCP1-200 伝達インピーダンス（typ.）
TBCP1-250 製品概要
TBCP1-250は、固定開口RF電流監視プローブです。プローブは、250 MHzの3dB帯域幅で非常にフラットな応答を示し、30kHz〜250MHzの周波数範囲で特性評価および使用可能です。 RF電流監視プローブの開口部は25mmです。その伝達インピーダンスは、300 kHz〜250MHzの範囲で> 16dBオームです。 Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。TBCP1-250 主な仕様
特性周波数範囲：30 kHz～250 MHz
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：0〜18dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A

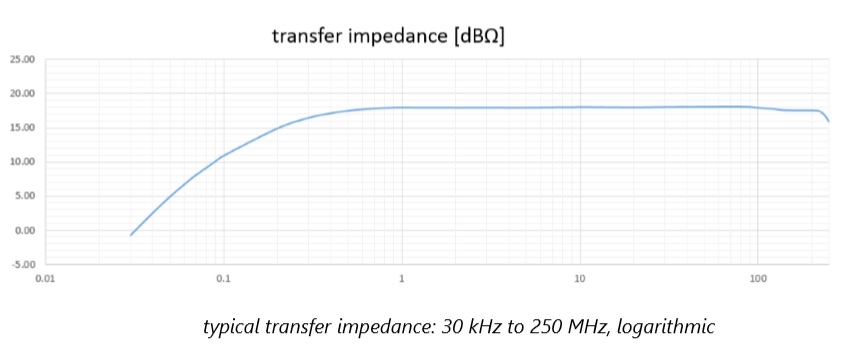

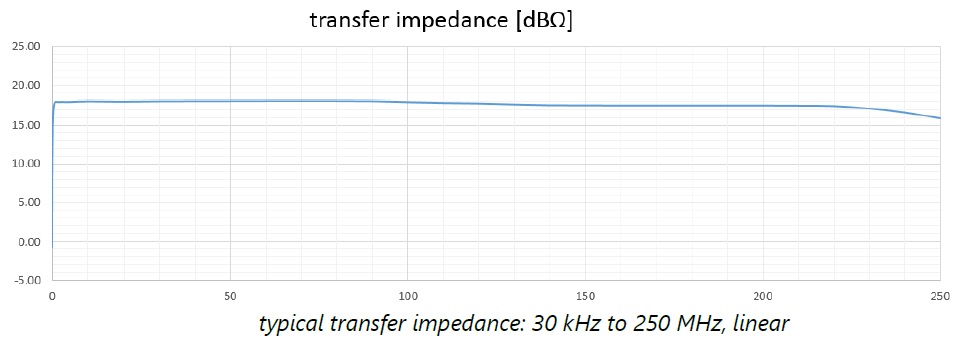

最大中心温度：125°CTBCP1-250 伝達インピーダンス（typ.）
.jpg)
TBCP1-500 製品概要
TBCP1-500は、固定開口RF電流監視プローブです。プローブは、500 MHzの3dB帯域幅で非常にフラットな応答を示し、30kHz〜500MHzの周波数範囲で特性評価および使用可能です。 RF電流監視プローブの開口部は25mmです。 その伝達インピーダンスは、300 kHz〜500MHzの範囲で> 15dBオームです。 Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。TBCP1-500 主な仕様

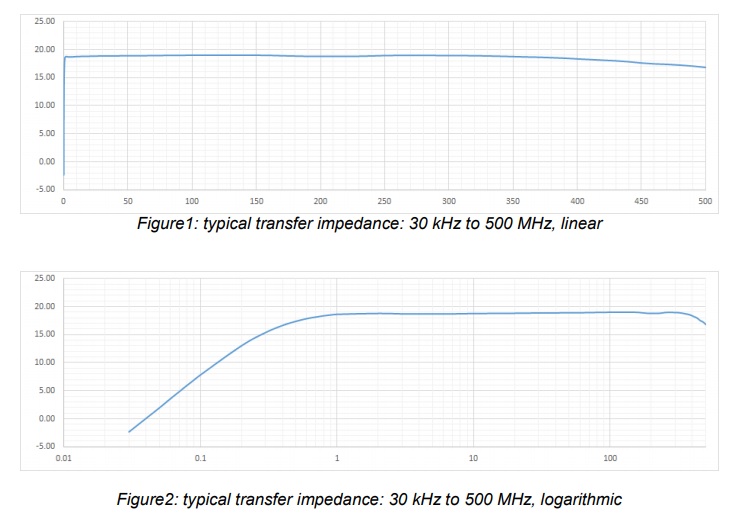

特徴的な周波数範囲：30 kHz〜500 MHz開口径：25mm外径：76mm高さ：31 mm重量：320 gコネクタタイプ：Nメス伝達インピーダンス：-6〜20dBΩ最大 一次電流（DC – 400 Hz）：80 A最大 一次電流（RF）：3 A最大 コア温度：125°CTBCP1-500 伝達インピーダンス（typ.）
TBCP1シリーズ Q&A
オシロスコープでの電流監視プローブの使用
質問.
電流監視プローブをオシロスコープに接続したい。スコープで測定した電圧を対応する電流に変換するにはどうすればよいですか？
回答：
2点を考慮する必要があります。
1）プローブは50オームのシステム内で校正されています。したがって、オシロスコープの入力を50オームの入力インピーダンスに切り替える必要があります。オシロスコープにこの機能がない場合は、50オームのフィードスルー終端をオシロスコープの入力に接続する必要があります。
2）電流プローブの伝達インピーダンスはdBΩで与えられます。オシロスコープで測定された電圧に対応する電流を計算するには、それをΩに変換してからオームの法則を適用する必要があります。例：スコープで測定した信号振幅は500 mVです。現在のプローブはTekbox TBCP1-250です。信号は正弦波で、周波数は1 MHzです。プローブに付属の伝達インピーダンス表を調べてください。 TBCP1-250の伝達インピーダンスは広い周波数範囲で約18dBΩなので、この値を次の計算に使用します。
スペクトラムアナライザーADC過負荷/ IF過負荷
質問1：
測定を行うと、ビープ音が鳴り、「ADC過負荷」または「IF過負荷」という警告が表示されます。理由は何ですか？
回答1：
ADC過負荷またはIF過負荷警告は、スペクトラムアナライザの入力がオーバードライブされていることを報告します。オーバードライブは、最大許容RF入力電力を超えていることを必ずしも意味しません。
内部減衰器の設定が0であるか、プリアンプがオンになっている場合は、強い入力信号によってIFまたはADCセクションが飽和状態になる可能性があります。 EMCviewセグメントファイルで、内部減衰を増やすか、プリアンプをオフにします。
質問2：
Tekbox RF電流プローブで伝導ノイズ測定を行うと、ADC / IF過負荷警告が表示されますか？ただし、振幅が大きすぎるノイズは見られません。
回答2：
Tekbox RF電流プローブの有用な周波数範囲は、非常に低いkHz範囲から始まります。自動車のスイッチモードレギュレータを測定し、CISPR 25に従って150 kHzで伝導性ノイズテストを開始できます。150kHz未満の周波数範囲を見てください。スイッチドモードレギュレーターは、知らないサブハーモニクスを生成する可能性があります。サブハーモニクスは通常、高振幅です。 RF電流プローブがそれを拾い上げ、振幅はスペクトルアナライザを飽和させるのに十分な高さです。 150 kHzのハイパスフィルターを使用して、測定のメイン周波数範囲のダイナミックレンジを失うことなく、サブ高調波を抑制します。 TBCP1シリーズ 付属品
・専用ボックス
・キャリブレーション・プロトコル
RFプローブ ラインアップ
RF電流モニタリングプローブ
RF 電流モニタリング プローブによって 50 オームの負荷に生成される電圧は、プローブ開口部を通過するワイヤを流れる電流に比例します。LISN などの RF 電流モニタリング プローブは、伝導放出を測定するために使用されます。RF 電流プローブは伝導放出の電流を測定しますが、LISN は電圧を測定します。電流モニタリング プローブは侵入的ではありません。テスト対象のワイヤ ハーネスを分離する必要はありません。さらに、RF 電流モニタリング プローブは通常、LISN よりも広い周波数範囲をカバーします。EMC 規格では、LISN を使用する必要がある場所と電流モニタリング プローブを使用する必要がある場所が示されています。主な用途は、データ ケーブルまたは制御ケーブルの伝導放出測定です。さらに、RF 電流モニタリング プローブは、EMC の問題の調査と改善、および他の多くのアプリケーションに使用できる非常に汎用性の高いツールです。Tekbox RF 電流モニタリング プローブは、最大 1 GHz の周波数範囲をカバーします。固定開口部のシリーズは特に安価です。ケーブル ハーネスを単純に外して開口部に通すことができない状況では、Tekbox は TBCP2 シリーズのスナップオン プローブを提供しています。プローブ開口部を通過するワイヤを流れる対応する電流を計算するには、個別に記録されたトランスインピーダンス値 ([dB]) をプローブの出力電圧から減算します。
RF 高飽和 電流モニタリング プローブ
RF表面モニタリングプローブ
RF 表面電流モニタリング プローブは、PC のグランドプレーンやトレース、金属プレーン、ワイヤなどの表面を流れる RF 電流を測定する必要があるアプリケーションで使用されます。
同軸RF電流モニタリングプローブ
同軸 RF 電流モニタリング プローブは、同軸ケーブルの RF 電流を測定するために使用されます。RF 電力を測定するための汎用カップリング デバイスとして、またはループ アンテナ トランスデューサーとして使用できます。
RFパルス電流モニタリングプローブ
RF パルス電流モニタリング プローブは、通常、時間領域でのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。
電流プローブ校正器具
電流プローブ校正器具は、電流プローブのトランスインピーダンスの校正/測定に使用されます。また、BCI プローブを使用したイミュニティ テスト セットアップの校正にも校正器が必要です。
バルク電流注入プローブ
バルク電流注入プローブは、電気機器のケーブルに RF 電流を注入して、放射電磁エネルギーに対する感受性をテストするために使用されます。Tekbox BCI プローブは、最大 27 mm のワイヤ束にクランプできます。これらのプローブは、IC 61000-4-6 (家庭用および工業用製品) および ISO 11452-4 (自動車用製品) の規格の仕様を満たすように設計されています。 Tekbox は、BCI プローブを駆動するための適切な広帯域パワー アンプを供給します:IC 61000-4-6 に準拠したイミュニティ テスト用の TBMDA-CDN25ISO 11452-4 に準拠したイミュニティ テスト用の TBMDA-BCI25 校正フィクスチャ TBBCI1-CAL は、両方の BCI プローブ モデルに適しています。
TBCP1-200 製品概要
TBCP1-200は、固定開口RF電流監視プローブです。
プローブの3dB帯域幅は約200MHzです。 RF電流監視プローブの開口部は25mmです。その伝達インピーダンスは、40 kHz〜200MHzの範囲で> 14dBオームです。
Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。
TBCP1-200 主な仕様
特性周波数範囲：10 kHz〜500 MHz
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：3〜17dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A
最大中心温度：125°C
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：3〜17dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A
最大中心温度：125°C
TBCP1-200 伝達インピーダンス（typ.）
TBCP1-250 製品概要
TBCP1-250は、固定開口RF電流監視プローブです。
プローブは、250 MHzの3dB帯域幅で非常にフラットな応答を示し、30kHz〜250MHzの周波数範囲で特性評価および使用可能です。 RF電流監視プローブの開口部は25mmです。その伝達インピーダンスは、300 kHz〜250MHzの範囲で> 16dBオームです。
Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。
TBCP1-250 主な仕様
特性周波数範囲：30 kHz～250 MHz
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：0〜18dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A
最大中心温度：125°C
開口径：25 mm
外径：76mm
高さ：31 mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：0〜18dBΩ
最大一次電流（DC – 400 Hz）：80 A
最大一次電流（RF）：3 A
最大中心温度：125°C
TBCP1-250 伝達インピーダンス（typ.）
TBCP1-500 製品概要
TBCP1-500は、固定開口RF電流監視プローブです。
プローブは、500 MHzの3dB帯域幅で非常にフラットな応答を示し、30kHz〜500MHzの周波数範囲で特性評価および使用可能です。 RF電流監視プローブの開口部は25mmです。 その伝達インピーダンスは、300 kHz〜500MHzの範囲で> 15dBオームです。
Tekboxは、TBCP1電流プローブシリーズに対応する校正フィクスチャを提供しています。
TBCP1-500 主な仕様
特徴的な周波数範囲：30 kHz〜500 MHz
開口径：25mm
外径：76mm
高さ：31 mm
重量：320 g
コネクタタイプ：Nメス
伝達インピーダンス：-6〜20dBΩ
最大 一次電流（DC – 400 Hz）：80 A
最大 一次電流（RF）：3 A
最大 コア温度：125°C
TBCP1-500 伝達インピーダンス（typ.）
TBCP1シリーズ Q&A
オシロスコープでの電流監視プローブの使用
質問.
電流監視プローブをオシロスコープに接続したい。スコープで測定した電圧を対応する電流に変換するにはどうすればよいですか？
電流監視プローブをオシロスコープに接続したい。スコープで測定した電圧を対応する電流に変換するにはどうすればよいですか？
回答：
2点を考慮する必要があります。
1）プローブは50オームのシステム内で校正されています。したがって、オシロスコープの入力を50オームの入力インピーダンスに切り替える必要があります。オシロスコープにこの機能がない場合は、50オームのフィードスルー終端をオシロスコープの入力に接続する必要があります。
2）電流プローブの伝達インピーダンスはdBΩで与えられます。オシロスコープで測定された電圧に対応する電流を計算するには、それをΩに変換してからオームの法則を適用する必要があります。例：スコープで測定した信号振幅は500 mVです。現在のプローブはTekbox TBCP1-250です。信号は正弦波で、周波数は1 MHzです。プローブに付属の伝達インピーダンス表を調べてください。 TBCP1-250の伝達インピーダンスは広い周波数範囲で約18dBΩなので、この値を次の計算に使用します。
スペクトラムアナライザーADC過負荷/ IF過負荷
質問1：
測定を行うと、ビープ音が鳴り、「ADC過負荷」または「IF過負荷」という警告が表示されます。理由は何ですか？
回答1：
ADC過負荷またはIF過負荷警告は、スペクトラムアナライザの入力がオーバードライブされていることを報告します。オーバードライブは、最大許容RF入力電力を超えていることを必ずしも意味しません。
内部減衰器の設定が0であるか、プリアンプがオンになっている場合は、強い入力信号によってIFまたはADCセクションが飽和状態になる可能性があります。 EMCviewセグメントファイルで、内部減衰を増やすか、プリアンプをオフにします。
測定を行うと、ビープ音が鳴り、「ADC過負荷」または「IF過負荷」という警告が表示されます。理由は何ですか？
回答1：
ADC過負荷またはIF過負荷警告は、スペクトラムアナライザの入力がオーバードライブされていることを報告します。オーバードライブは、最大許容RF入力電力を超えていることを必ずしも意味しません。
内部減衰器の設定が0であるか、プリアンプがオンになっている場合は、強い入力信号によってIFまたはADCセクションが飽和状態になる可能性があります。 EMCviewセグメントファイルで、内部減衰を増やすか、プリアンプをオフにします。
質問2：
Tekbox RF電流プローブで伝導ノイズ測定を行うと、ADC / IF過負荷警告が表示されますか？ただし、振幅が大きすぎるノイズは見られません。
回答2：
Tekbox RF電流プローブの有用な周波数範囲は、非常に低いkHz範囲から始まります。自動車のスイッチモードレギュレータを測定し、CISPR 25に従って150 kHzで伝導性ノイズテストを開始できます。150kHz未満の周波数範囲を見てください。スイッチドモードレギュレーターは、知らないサブハーモニクスを生成する可能性があります。サブハーモニクスは通常、高振幅です。 RF電流プローブがそれを拾い上げ、振幅はスペクトルアナライザを飽和させるのに十分な高さです。 150 kHzのハイパスフィルターを使用して、測定のメイン周波数範囲のダイナミックレンジを失うことなく、サブ高調波を抑制します。
TBCP1シリーズ 付属品
・専用ボックス
・キャリブレーション・プロトコル
RFプローブ ラインアップ
RF電流モニタリングプローブ
RF 電流モニタリング プローブによって 50 オームの負荷に生成される電圧は、プローブ開口部を通過するワイヤを流れる電流に比例します。LISN などの RF 電流モニタリング プローブは、伝導放出を測定するために使用されます。RF 電流プローブは伝導放出の電流を測定しますが、LISN は電圧を測定します。電流モニタリング プローブは侵入的ではありません。テスト対象のワイヤ ハーネスを分離する必要はありません。さらに、RF 電流モニタリング プローブは通常、LISN よりも広い周波数範囲をカバーします。EMC 規格では、LISN を使用する必要がある場所と電流モニタリング プローブを使用する必要がある場所が示されています。主な用途は、データ ケーブルまたは制御ケーブルの伝導放出測定です。さらに、RF 電流モニタリング プローブは、EMC の問題の調査と改善、および他の多くのアプリケーションに使用できる非常に汎用性の高いツールです。
Tekbox RF 電流モニタリング プローブは、最大 1 GHz の周波数範囲をカバーします。固定開口部のシリーズは特に安価です。ケーブル ハーネスを単純に外して開口部に通すことができない状況では、Tekbox は TBCP2 シリーズのスナップオン プローブを提供しています。
プローブ開口部を通過するワイヤを流れる対応する電流を計算するには、個別に記録されたトランスインピーダンス値 ([dB]) をプローブの出力電圧から減算します。
RF 高飽和 電流モニタリング プローブ
RF表面モニタリングプローブ
RF 表面電流モニタリング プローブは、PC のグランドプレーンやトレース、金属プレーン、ワイヤなどの表面を流れる RF 電流を測定する必要があるアプリケーションで使用されます。
同軸RF電流モニタリングプローブ
同軸 RF 電流モニタリング プローブは、同軸ケーブルの RF 電流を測定するために使用されます。RF 電力を測定するための汎用カップリング デバイスとして、またはループ アンテナ トランスデューサーとして使用できます。
RFパルス電流モニタリングプローブ
RF パルス電流モニタリング プローブは、通常、時間領域でのサージまたは RF パルス電流モニタリング アプリケーションに使用されます。
電流プローブ校正器具
電流プローブ校正器具は、電流プローブのトランスインピーダンスの校正/測定に使用されます。また、BCI プローブを使用したイミュニティ テスト セットアップの校正にも校正器が必要です。
バルク電流注入プローブ
バルク電流注入プローブは、電気機器のケーブルに RF 電流を注入して、放射電磁エネルギーに対する感受性をテストするために使用されます。Tekbox BCI プローブは、最大 27 mm のワイヤ束にクランプできます。これらのプローブは、IC 61000-4-6 (家庭用および工業用製品) および ISO 11452-4 (自動車用製品) の規格の仕様を満たすように設計されています。
Tekbox は、BCI プローブを駆動するための適切な広帯域パワー アンプを供給します:
IC 61000-4-6 に準拠したイミュニティ テスト用の TBMDA-CDN25
ISO 11452-4 に準拠したイミュニティ テスト用の TBMDA-BCI25
校正フィクスチャ TBBCI1-CAL は、両方の BCI プローブ モデルに適しています。
