2MHz〜6GHzの帯域幅で、EMC近接場プローブが拾う信号を増幅するのに理想的

TBWA2広帯域アンプは、20dBまたは40dBのゲインで利用できます。

製品名: RFアンプ広帯域　2MHz〜6GHz / 20dB, 40dB

型番: TBWA2/20dB, TBWA2/40dB

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

RFアンプ広帯域　2MHz〜6GHz / 20dB, 40dBの特長

パワーアンプ　ラインアップ一覧

	メーカー	モデル
RFアンプ	TekBox	TBDA1/14dB	Wideband Driver Amplifier	25MHz - 3GHz
RFアンプ	TekBox	TBDA1/28dB	Wideband Driver Amplifier	25MHz - 3GHz
RFアンプ	TekBox	TBHDR1	High Dynamic Range Amplifier	30kHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBLPA1	Linear Wideband Power Amplifier	3MHz - 1.3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA1	Moudulated Wideband Driver Amplifier	25MHz - 3GHz
RFｱﾝﾌﾟ	TekBox	TBMDA2	Moudulated Wideband Driver Amplifier	10MHz - 1.5GHz
RFｱﾝﾌﾟ	TekBox	TBMDA3	Moudulated Power Amplifier	3MHz - 1.2GHz
RFｱﾝﾌﾟ	TekBox	TBMDA4B	Moudulated Wideband Power Amplifier	50kHz - 100MHz
RFｱﾝﾌﾟ	TekBox	TBWA2/20dB	20dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	TBWA2/40dB	40dB Wideband Amplifier	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB	1MHz - 6GHz
RFｱﾝﾌﾟ	TekBox	Wideband Amplifier set	TBWA2/20dB & TBWA2/40dB & TBDA1/14dB & TBDA1/28dB	1MHz - 6GHz 25MHz - 3GHz
RFｱﾝﾌﾟ	Aaronia	UBBV1	40dB EMC Preamplifier	1MHz - 1GHz
RFｱﾝﾌﾟ	Aaronia	UBBV0910	30dB Low Noise Amplifier	9kHz - 6GHz
RFｱﾝﾌﾟ	Aaronia	UBBV2	40dB EMC Preamplifier	1MHz - 10GHz
RFｱﾝﾌﾟ	Aaronia	UBBV 1060 BPA	Bypass Amplifier 22dB	100MHz - 6GHz
RF/LFｱﾝﾌﾟ	Aaronia	UBBV DC20	RF Preamplifier 15db	DC - 20GHz
LFｱﾝﾌﾟ	Aaronia	UBBV NF25	25dB Preamplifier	1Hz - 60MHz
LFｱﾝﾌﾟ	Aaronia	UBBV NF35	35dB Preamplifier	1Hz - 30MHz

製品概要

TBWA2広帯域RFアンプは、研究室のセットアップに簡単に統合できる多用途のビルディングブロックです。 2MHz〜6GHzの帯域幅で、EMC近接場プローブが拾う信号を増幅するのに理想的です。 TBWA2広帯域アンプは、20dBまたは40dBのゲインで利用できます。

TBWA2/20dB

入力：50オーム、SMA
出力：50オーム、SMA
公称電源電圧：4.5 – 5V、標準 110mA、Mini-USB-Bコネクタ
最大供給電圧：5.5V
最大入力電力：+ 10dBm
1dB出力圧縮ポイント@ 2GHz：+ 20dBm
3次出力インターセプトポイント@ 2GHz、ピン= 0dBm /トーン、Δf= 10MHz：+ 35dBm
逆絶縁S12、0.1〜6GHz：23dB
雑音指数@ 2GHz：4.5…5 dB

＜ゲイン＞

TBWA2/40dB

入力：50オーム、SMA
出力：50オーム、SMA
公称電源電圧：4.5 – 5V、標準 210mA、Mini-USB-Bコネクタ
最大供給電圧：5.5V
最大入力電力：-10dBm
1dB出力圧縮ポイント@ 2GHz：+ 20dBm
逆絶縁S12、0.1〜6GHz：40dB
雑音指数@ 2GHz：5 dB

＜ゲイン＞

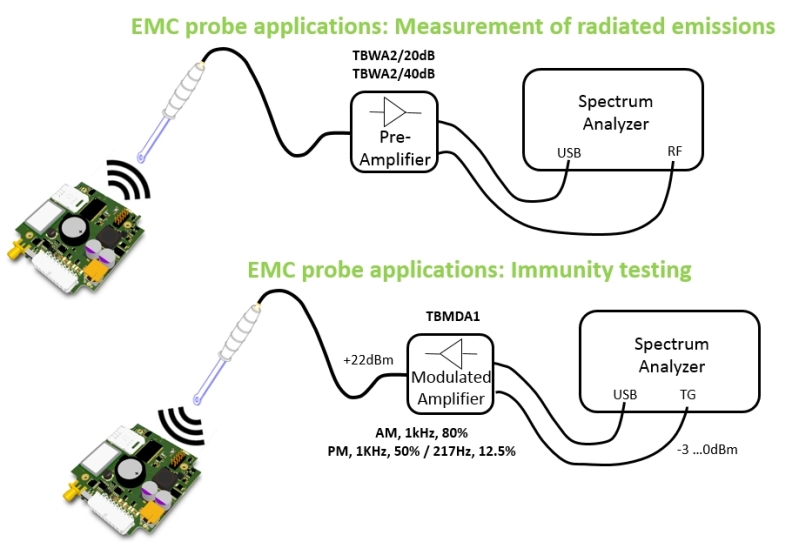

アプリケーション

・汎用ゲインブロック　
・EMCプローブアンプ

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。

RFアンプ広帯域　2MHz〜6GHz / 20dB, 40dBの資料ダウンロード

広帯域RFアンプ TBWA2 マニュアル（英語）
364.68 KB
