計測０．１５秒 ! ３μｍの振れを確実に検知(*1)
本ATC振れ検出システムは、ツールテーパ部への切粉の嚙み込み等によって生じる工具の振れを検出し、突発的なワークの加工不良を防止するシステムです。 *1:GAP 1mm,2400rpm,当社指定のマスターツールホルダ使用時
株式会社東京精密 アルミ高速切削加工監視装置/ATC振れ検出システム (RD10)
アルミ高速切削加工監視装置/ATC振れ検出システムの特長
新機能
加工不良を防止する仕組み 「真の振れ量」を求めて高精度な振れ測定

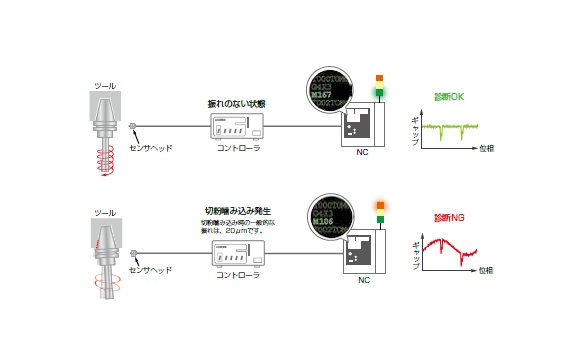

振れのない状態でのツールフランジ部の形状をコントローラへ記録し、加工直前に振れ測定した形状と比較することにより、「真の振れ量」を求めます。
突発的なワークの加工不良は、マシニングセンタの課題であり、約８００～１，０００回のツール交換の頻度で、１回発生しており、いつ発生するか分かりません。
異常な振れを事前に検出し、加工不良の発生を未然に防ぐことができます。
もっと使いやすく① GAP拡大（１ｍｍ→２ｍｍ）option

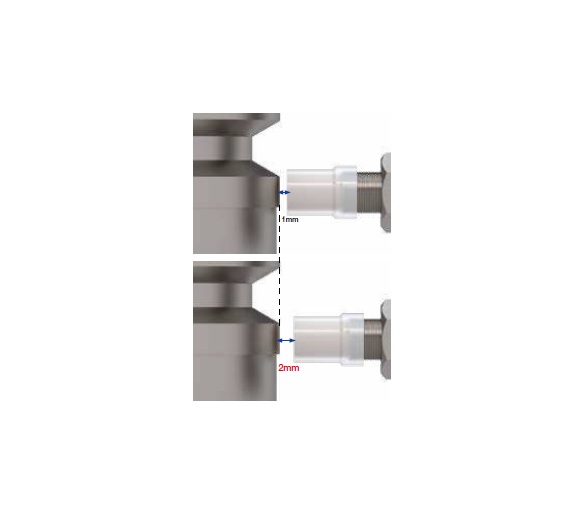

現行のＧＡＰ１ｍｍでセンサを設置した場合、高速でツールチェンジを行うマシニングセンタでは衝突が発生するケースがあります。ツールからセンサヘッド間ギャップ量を２倍に拡大することで物理的接触のリスクを低減します。（ご使用にはＧＡＰ拡大仕様のコントローラが必要です。）センサヘッドの故障によるダウンタイムの発生、センサ交換の時間、保守用センサの費用削減に貢献します。
もっと使いやすく② センサ交換の施工性向上でダウンタイム削減

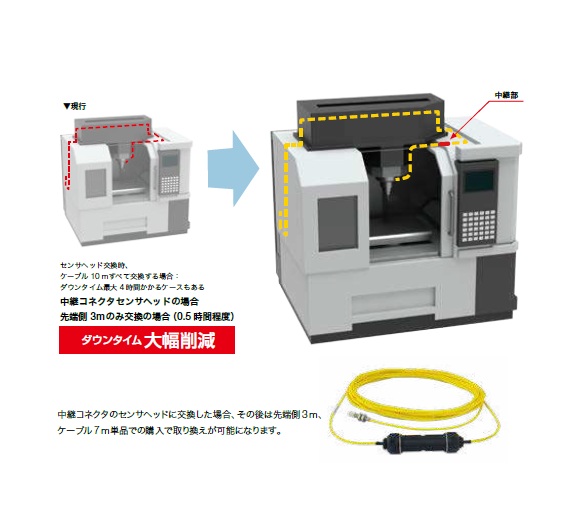

センサヘッドケーブルの途中に中継コネクタを実装。現行１０ｍのケーブルが中継コネクタにより着脱可能になります。先端側（センサ）３ｍ＋中継ケーブル７ｍの構成によりセンサ交換、施工性、メンテナンス性が大幅に向上しました。
新機能
加工不良を防止する仕組み 「真の振れ量」を求めて高精度な振れ測定
振れのない状態でのツールフランジ部の形状をコントローラへ記録し、加工直前に振れ測定した形状と比較することにより、「真の振れ量」を求めます。
突発的なワークの加工不良は、マシニングセンタの課題であり、約８００～１，０００回のツール交換の頻度で、１回発生しており、いつ発生するか分かりません。
異常な振れを事前に検出し、加工不良の発生を未然に防ぐことができます。
もっと使いやすく① GAP拡大（１ｍｍ→２ｍｍ）option
現行のＧＡＰ１ｍｍでセンサを設置した場合、高速でツールチェンジを行うマシニングセンタでは衝突が発生するケースがあります。ツールからセンサヘッド間ギャップ量を２倍に拡大することで物理的接触のリスクを低減します。（ご使用にはＧＡＰ拡大仕様のコントローラが必要です。）センサヘッドの故障によるダウンタイムの発生、センサ交換の時間、保守用センサの費用削減に貢献します。
もっと使いやすく② センサ交換の施工性向上でダウンタイム削減
センサヘッドケーブルの途中に中継コネクタを実装。現行１０ｍのケーブルが中継コネクタにより着脱可能になります。先端側（センサ）３ｍ＋中継ケーブル７ｍの構成によりセンサ交換、施工性、メンテナンス性が大幅に向上しました。
