軽量・広帯域、EMC試験をもっと手軽に ― TBMA1Cバイコニカルアンテナ
TBMA1Cは、TekBox社製の小型・軽量な広帯域バイコニカル測定アンテナです。20MHz～1GHzの周波数範囲で特性評価されており、放射エミッションのEMCプリコンプライアンス試験や、定義された電界強度の生成に最適です。
ウェーブクレスト株式会社 バイコニカルアンテナ (TBMA1C)
バイコニカルアンテナの特長
製品概要
TBMA1Cは、小型軽量の広帯域バイコニカル測定アンテナです。手頃な価格でありながら、放射性エミッション（EMC）のプリコンプライアンス試験や規定の電界強度の生成に最適です。
20MHzから1GHzまでの特性を持ち、ダイポールアンテナに類似した指向性パターンを備えています。
TBMA1Cはアルミ製のキャリングケースに収納されています。標準の1/4インチネジにより、ほとんどの標準的な三脚に簡単に接続できます。
アンテナ素子は耐腐食性があり、回転防止構造になっています。給電は2Wの電力処理能力を持つ広帯域バランを介して行われます。さらに、静電気の蓄積に対しても保護されています。
仕様
● タイプ：パッシブバイコニカル
● 周波数範囲（最適化）：20MHz～700MHz
● 周波数範囲（特性）：20MHz～1000MHz
● VSWR：<2.66（f > 200MHz）
● 等方性利得（3m間隔）：-38.64～1.26dBi
● アンテナ係数（3m間隔）：14.19～40.56dB/m
● 最大連続RF入力電力：2W
● 公称インピーダンス：50Ω
● RFコネクタ：N型メス
● マッチング：1:2トランスフォーマー + 1:1バラン
● 三脚アダプタ：ネジサイズ：1/4インチ
● アンテナ寸法：長さ x 幅 x 高さ：605mm x 235mm x 203mm（23.80インチ x 9.26インチ x 8.00インチ）
● アンテナ重量： 0.58 kg (1.28ポンド)
● キャリングケース寸法：長さ x 幅 x 高さ：630 mm x 310 mm x 270 mm (24.80 x 12.2 x 10.6インチ)
● キャリングケース重量：4.4 kg (9.7ポンド)
製品概要
TBMA1Cは、小型軽量の広帯域バイコニカル測定アンテナです。手頃な価格でありながら、放射性エミッション（EMC）のプリコンプライアンス試験や規定の電界強度の生成に最適です。
20MHzから1GHzまでの特性を持ち、ダイポールアンテナに類似した指向性パターンを備えています。
TBMA1Cはアルミ製のキャリングケースに収納されています。標準の1/4インチネジにより、ほとんどの標準的な三脚に簡単に接続できます。
アンテナ素子は耐腐食性があり、回転防止構造になっています。給電は2Wの電力処理能力を持つ広帯域バランを介して行われます。さらに、静電気の蓄積に対しても保護されています。
仕様
● タイプ：パッシブバイコニカル
● 周波数範囲（最適化）：20MHz～700MHz
● 周波数範囲（特性）：20MHz～1000MHz
● VSWR：<2.66（f > 200MHz）
● 等方性利得（3m間隔）：-38.64～1.26dBi
● アンテナ係数（3m間隔）：14.19～40.56dB/m
● 最大連続RF入力電力：2W
● 公称インピーダンス：50Ω
● RFコネクタ：N型メス
● マッチング：1:2トランスフォーマー + 1:1バラン
● 三脚アダプタ：ネジサイズ：1/4インチ
● アンテナ寸法：長さ x 幅 x 高さ：605mm x 235mm x 203mm（23.80インチ x 9.26インチ x 8.00インチ）
● アンテナ重量： 0.58 kg (1.28ポンド)
● キャリングケース寸法：長さ x 幅 x 高さ：630 mm x 310 mm x 270 mm (24.80 x 12.2 x 10.6インチ)
● キャリングケース重量：4.4 kg (9.7ポンド)

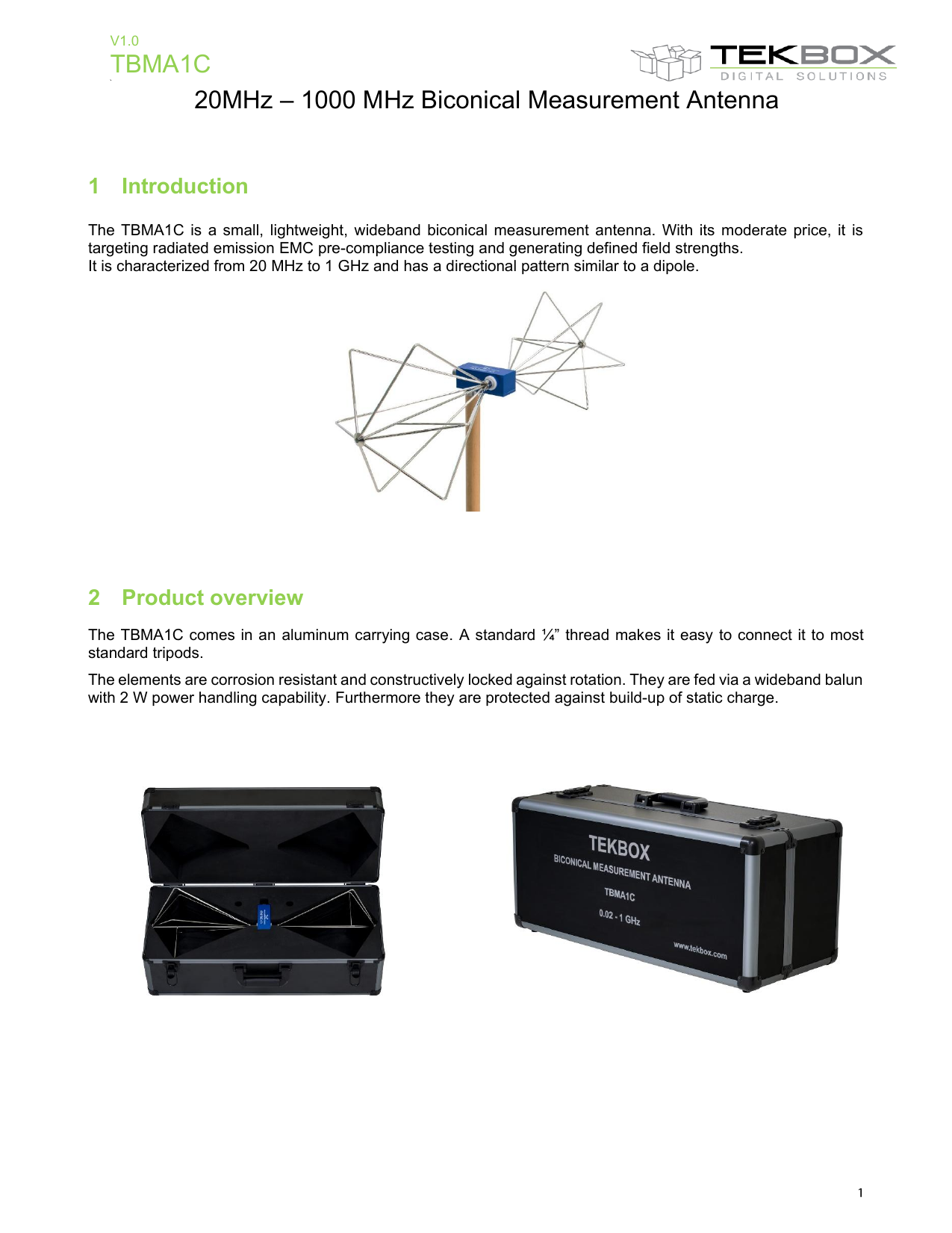

バイコニカルアンテナの資料ダウンロード
