過酷な条件下で精度の高い性能を発揮します。
NI FieldDAQは、非常に過酷な環境(IP65/67規格)に対応するよう設計された高性能DAQデバイスです。 データ品質を低下させることなく、さまざまな環境およびシステム条件でセンサに可能な限り近い位置で測定を行えます。
日本ナショナルインスツルメンツ（日本電計） FieldDAQ (790065-01,790064-01,790066-01,785641-01)
FieldDAQの特長
FlexLogger™ Lite、NIが無償提供しているロギングソフトウェア、またNI LabVIEW、Python、C/C++用のAPIやサンプルプログラムなど、お気に入りのNIソフトウェアと組み合わせて利用できます。
FieldDAQを選択する用途:
環境テスト
HALTテスト
構造テスト
NVH解析
ロケットエンジンテスト
飛行中の構造テスト
オフロード車両テスト
学術研究 (風洞、恒温槽)
仕様
測定 電圧（±10V）
（センサ電源付き） 温度 音響/振動 歪み/ブリッジ Field DAQモデル FD-11601 FD-11614 FD-11634 FD-11637 製品番号 790065-01 790064-01 790066-01 785641-01 チャンネル数 8 16 8 8 サポートセンサ ±10 Vアナログ入力
(センサ電源付き) 熱電対タイプ:
J、K、T、E、N、B、R、S IEPE加速度計および
マイクロホン
歪みゲージ: クォータ、
ハーフおよびフルブリッジ
入力コネクタタイプ 5ピンAコードM12コネクタ ユニバーサル
小型熱電対ジャック
8ピンAコードM12コネクタ 8ピンAコードM12コネクタ 分解能 24ビット 24ビット 24ビット 24ビット サンプリングレート（同時） 最大102.4 kS/s/ch 最大85 S/s/ch 最大102.4 kS/s/ch 最大102.4 kS/s/ch センサ電源または励起出力 5 V～24 V、
600 mW
(チャンネルあたり) 該当なし 4 mA 3 V、5 V、または10 V フィルタ処理 アンチエイリアス、
バタワース、コムフィルタ 50～60 Hz除去 アンチエイリアス、
バタワース、コムフィルタ アンチエイリアス、
バタワース、コムフィルタ 絶縁 チャンネル間絶縁
60 VDC動作時、
1,000 VRMS耐性
60 VDC動作時、
1,000 VRMS耐性
詳細ビュー
FieldDAQを使用する理由
FieldDAQデバイスをNIのPXI、CompactDAQ、およびCompactRIOテストハードウェアに接続することで、市場で最もオープンなソフトウェアオプションを使用しながら、テストや研究のニーズに応じてシステムをあらゆる用途に拡張できます。
主な特徴
FieldDAQデバイスは、過酷な条件下で精度の高い性能を発揮します。
- 高速で正確な測定を実現する24ビットの分解能および最大100 kS/sのサンプリングレート
- 電圧、歪み/ブリッジ、加速度計、マイクロホン、および熱電対測定に対応した、センサ固有の信号調節およびフィルタ処理
- デイジーチェーン接続による分配を簡単に行うための内蔵スイッチ
堅牢性
雨、みぞれ、雪、泥などのあらゆる気象条件下でも、センサに可能な限り近い位置で高品質な測定を行います。
- 100 g/10 grms以上の耐衝撃/耐震性を備えた、堅牢でIP65/67規格に準拠した防水/防塵設計
- -40℃～85℃の広範囲の動作温度
- 標準工業用M12コネクタにより、操作中にケーブルが外れることを防止
チャンネル間絶縁 (60 V DC (連続)/1,000 VRMS(過渡)) により、グラウンドループからノイズを除去して高い過渡電圧から計測回路を保護
高性能測定
FieldDAQは、ノイズフロアが非常に低く、幅広い温度範囲で安定した測定を実現します。
- 温度の安定した設計により、-40℃～85℃の範囲での確度ドリフトを最小限に抑える
- 24ビットの分解能および最大100 kS/sの同時サンプリングレートにより、振幅と帯域幅が変化する全範囲の信号を検出、収集する
- 内蔵のフィルタ処理機能、熱電対断線の検出、シャントキャリブレーションなど、高度な信号調節機能と診断機能により、外部干渉による影響を軽減し、計測確度を高める
- センサケーブルを短くし、センサにできるだけ近い位置でデジタル化することにより、ノイズを最小限に抑える
緊密な同期
FieldDAQは、IEEE 802.1イーサネットグループの一連の標準規格であるTime Sensitive Networking (TSN) を使用して、離れた場所にあるデバイス間で測定データを同期します。
- 分散TSNアーキテクチャでは、1 μs未満の同期確度によって、ケーブル接続コスト、設置時間、およびエンクロージャの要件を削減する
- FieldDAQデバイスは、NI CompactDAQやNI CompactRIOなどの他のTSNデバイスとの接続が可能
- 外部スイッチや複数の電源を必要とせずにデバイスのデイジーチェーン接続が可能 (各デバイスは統合型ネットワークスイッチと組込電源回路を備えているため)
ソフトウェア
NIは、テストおよび測定ソフトウェアの分野で長年にわたり業界をリードしてきた豊富な実績があります。FieldDAQソフトウェアのオプションには以下が含まれます。
以下の用途に合わせたカスタムソフトウェアを、ドライバとサンプルプログラムを活用して開発:
- LabVIEW
- Python、C/C＋＋。VB、NET、およびC♯
無償のデータ収集ソフトウェアであるNI FlexLogger™ liteを使用したリアルタイム表示によるデータロギング。
NI LabVIEW+ Suiteを使用したラボの環境のモダナイズとテストフレームワークの標準化。
お使いのソフトウェアを活かしつつ、ハードウェアの性能をアップグレード。
NI-DAQmxドライバを使用して既存のNI DAQデバイス用に開発されたソフトウェアは、通常、NI FieldDAQと互換性があります。
NIデータ収集ソフトウェア
アクセサリ
1台のFieldDAQデバイスには、以下のアクセサリが必要です。
- 外部電源
- 電源ケーブル
- イーサネットケーブル
- I/Oケーブル
IP65/IP67の要件を満たすために、未使用のすべてのM12ポートやMini-TC端子には、それぞれキャップまたは保護ブーツ付きのMini-TCプラグを取り付ける必要があります。
電源
FieldDAQデバイスには、外部電源と電源ケーブルを使用して電力を供給します。
FieldDAQデバイスには、IP67規格の電源を使用して電力を供給します。
サービスとサポート
・コンサルティングとインテグレーション
・ターンキーソリューションの提供とサポート
・修理と校正
・グローバルサポート
・試作と実行可能性の分析
・トレーニングと認定資格
FlexLogger™ Lite、NIが無償提供しているロギングソフトウェア、またNI LabVIEW、Python、C/C++用のAPIやサンプルプログラムなど、お気に入りのNIソフトウェアと組み合わせて利用できます。
FieldDAQを選択する用途:
環境テスト
HALTテスト
構造テスト
NVH解析
ロケットエンジンテスト
飛行中の構造テスト
オフロード車両テスト
学術研究 (風洞、恒温槽)
仕様
| 測定 | 電圧（±10V） （センサ電源付き） | 温度 | 音響/振動 | 歪み/ブリッジ |
|---|---|---|---|---|
| Field DAQモデル | FD-11601 | FD-11614 | FD-11634 | FD-11637 |
| 製品番号 | 790065-01 | 790064-01 | 790066-01 | 785641-01 |
| チャンネル数 | 8 | 16 | 8 | 8 |
| サポートセンサ | ±10 Vアナログ入力 (センサ電源付き) | 熱電対タイプ: J、K、T、E、N、B、R、S | IEPE加速度計および マイクロホン | 歪みゲージ: クォータ、 ハーフおよびフルブリッジ |

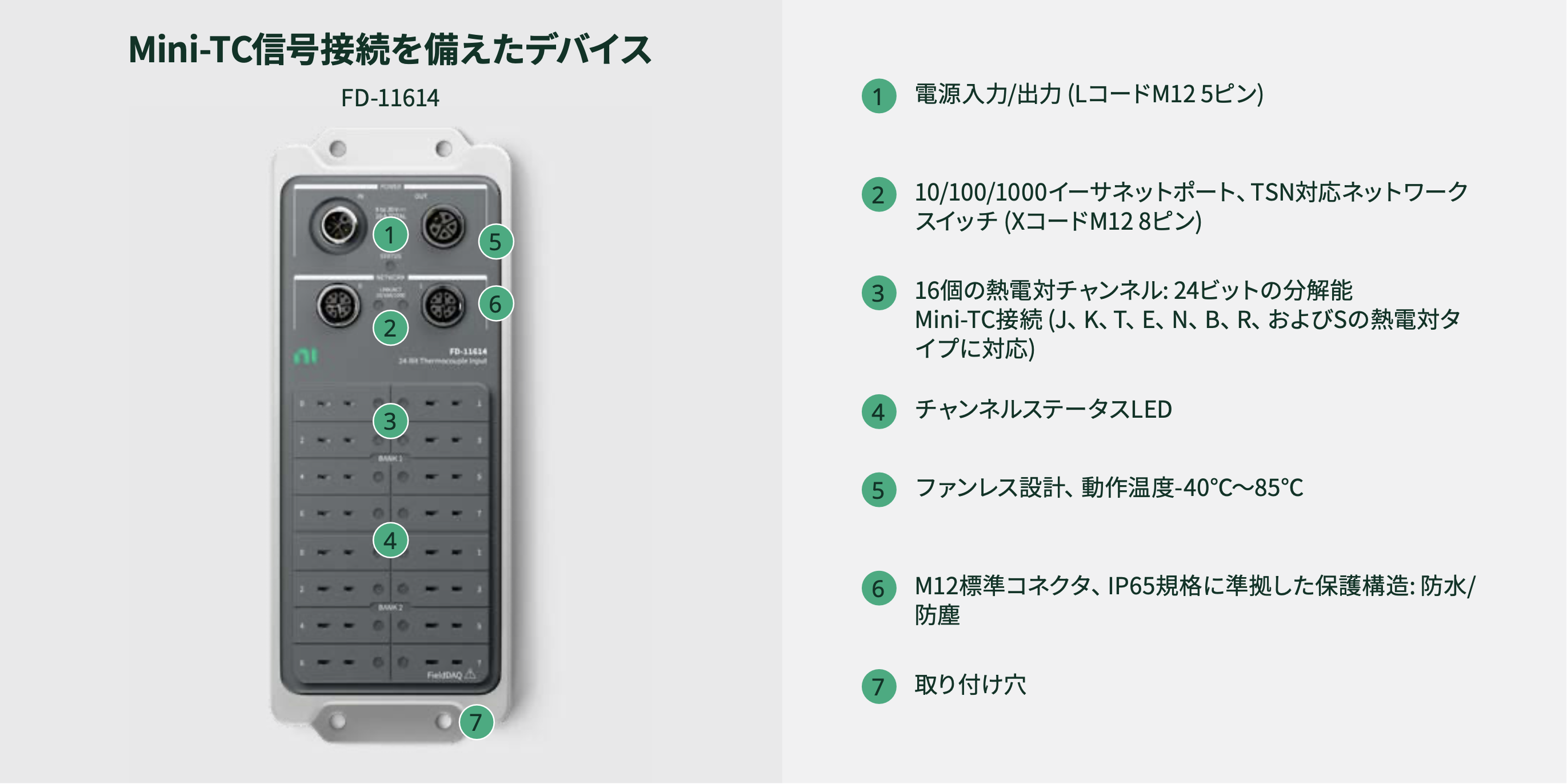

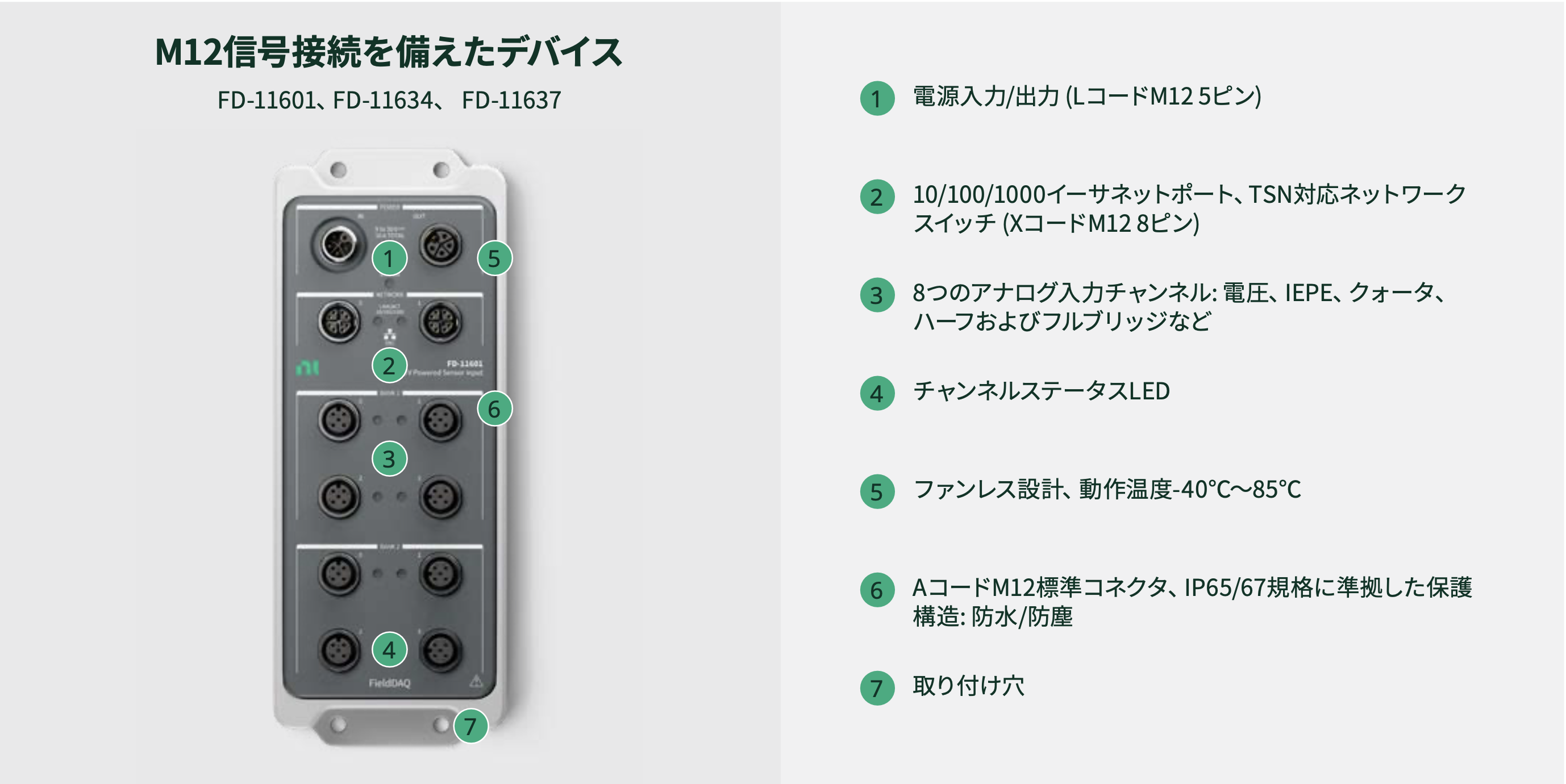

| 入力コネクタタイプ | 5ピンAコードM12コネクタ | ユニバーサル 小型熱電対ジャック | 8ピンAコードM12コネクタ | 8ピンAコードM12コネクタ |
| 分解能 | 24ビット | 24ビット | 24ビット | 24ビット |
| サンプリングレート（同時） | 最大102.4 kS/s/ch | 最大85 S/s/ch | 最大102.4 kS/s/ch | 最大102.4 kS/s/ch |
| センサ電源または励起出力 | 5 V～24 V、 600 mW (チャンネルあたり) | 該当なし | 4 mA | 3 V、5 V、または10 V |
| フィルタ処理 | アンチエイリアス、 バタワース、コムフィルタ | 50～60 Hz除去 | アンチエイリアス、 バタワース、コムフィルタ | アンチエイリアス、 バタワース、コムフィルタ |
| 絶縁 | チャンネル間絶縁 60 VDC動作時、 1,000 VRMS耐性 60 VDC動作時、 1,000 VRMS耐性 | |||
詳細ビュー
FieldDAQを使用する理由
FieldDAQデバイスをNIのPXI、CompactDAQ、およびCompactRIOテストハードウェアに接続することで、市場で最もオープンなソフトウェアオプションを使用しながら、テストや研究のニーズに応じてシステムをあらゆる用途に拡張できます。
主な特徴
FieldDAQデバイスは、過酷な条件下で精度の高い性能を発揮します。
- 高速で正確な測定を実現する24ビットの分解能および最大100 kS/sのサンプリングレート
- 電圧、歪み/ブリッジ、加速度計、マイクロホン、および熱電対測定に対応した、センサ固有の信号調節およびフィルタ処理
- デイジーチェーン接続による分配を簡単に行うための内蔵スイッチ
堅牢性
雨、みぞれ、雪、泥などのあらゆる気象条件下でも、センサに可能な限り近い位置で高品質な測定を行います。
- 100 g/10 grms以上の耐衝撃/耐震性を備えた、堅牢でIP65/67規格に準拠した防水/防塵設計
- -40℃～85℃の広範囲の動作温度
- 標準工業用M12コネクタにより、操作中にケーブルが外れることを防止
チャンネル間絶縁 (60 V DC (連続)/1,000 VRMS(過渡)) により、グラウンドループからノイズを除去して高い過渡電圧から計測回路を保護
高性能測定
FieldDAQは、ノイズフロアが非常に低く、幅広い温度範囲で安定した測定を実現します。
- 温度の安定した設計により、-40℃～85℃の範囲での確度ドリフトを最小限に抑える
- 24ビットの分解能および最大100 kS/sの同時サンプリングレートにより、振幅と帯域幅が変化する全範囲の信号を検出、収集する
- 内蔵のフィルタ処理機能、熱電対断線の検出、シャントキャリブレーションなど、高度な信号調節機能と診断機能により、外部干渉による影響を軽減し、計測確度を高める
- センサケーブルを短くし、センサにできるだけ近い位置でデジタル化することにより、ノイズを最小限に抑える
緊密な同期
FieldDAQは、IEEE 802.1イーサネットグループの一連の標準規格であるTime Sensitive Networking (TSN) を使用して、離れた場所にあるデバイス間で測定データを同期します。
- 分散TSNアーキテクチャでは、1 μs未満の同期確度によって、ケーブル接続コスト、設置時間、およびエンクロージャの要件を削減する
- FieldDAQデバイスは、NI CompactDAQやNI CompactRIOなどの他のTSNデバイスとの接続が可能
- 外部スイッチや複数の電源を必要とせずにデバイスのデイジーチェーン接続が可能 (各デバイスは統合型ネットワークスイッチと組込電源回路を備えているため)
ソフトウェア
NIは、テストおよび測定ソフトウェアの分野で長年にわたり業界をリードしてきた豊富な実績があります。FieldDAQソフトウェアのオプションには以下が含まれます。
以下の用途に合わせたカスタムソフトウェアを、ドライバとサンプルプログラムを活用して開発:
- LabVIEW
- Python、C/C＋＋。VB、NET、およびC♯
無償のデータ収集ソフトウェアであるNI FlexLogger™ liteを使用したリアルタイム表示によるデータロギング。
NI LabVIEW+ Suiteを使用したラボの環境のモダナイズとテストフレームワークの標準化。
お使いのソフトウェアを活かしつつ、ハードウェアの性能をアップグレード。
NI-DAQmxドライバを使用して既存のNI DAQデバイス用に開発されたソフトウェアは、通常、NI FieldDAQと互換性があります。
NIデータ収集ソフトウェア
アクセサリ
1台のFieldDAQデバイスには、以下のアクセサリが必要です。
- 外部電源
- 電源ケーブル
- イーサネットケーブル
- I/Oケーブル
IP65/IP67の要件を満たすために、未使用のすべてのM12ポートやMini-TC端子には、それぞれキャップまたは保護ブーツ付きのMini-TCプラグを取り付ける必要があります。
電源
FieldDAQデバイスには、外部電源と電源ケーブルを使用して電力を供給します。
FieldDAQデバイスには、IP67規格の電源を使用して電力を供給します。
サービスとサポート
・コンサルティングとインテグレーション
・ターンキーソリューションの提供とサポート
・修理と校正
・グローバルサポート
・試作と実行可能性の分析
・トレーニングと認定資格
