画像カメラ×光コム3次元センサー×AI×ルールベース 全数自動外観検査の完成形がここに

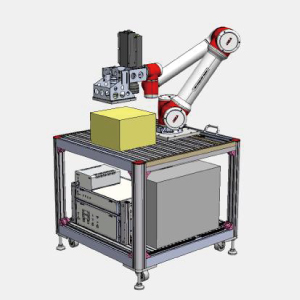

ロボットアームに画像カメラ、光コム3次元センサー、AIを搭載した自動外観検査の最上位ソリューションです。画像カメラ、AIによる欠陥候補の検出を高速に行い、欠陥候補を光コム3次元センサーで測定します。ロボットアームを活用することで大型複雑形状ワークの多面検査に対応します。
株式会社OptoComb ３次元AI外観検査装置 (OptoComb AIC)
３次元AI外観検査装置の特長
画像カメラ、光コム3次元センサー、AI、ルールベースの
良いとこ取りで高速に3次元全数自動検査を実現
・基板組付け後の検査・ブレーキディスクの外観検査・コネクタの曲がり、高さ検査 ・複数面の外観検査・大型ワークの高速外観検査・検査箇所が離れているワーク

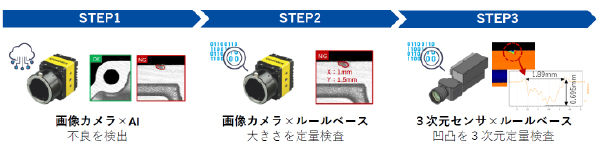

柔軟なシステム構成で様々なワークの自動検査に対応 検査イメージ 3STEPで簡単検査※※検査モードにより異なります
タクトタイムの削減
Before After 3次元センサーだけで外観検査すると... OptoComb AICなら... 4～5分 97%短縮 6.5秒 ※測定ピッチ30μm、
サイズ100×150mmの場合 ※測定ピッチ50μm、
不良箇所4箇所の場合

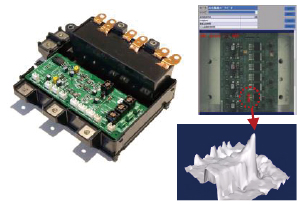

事例 機電一体型基板の組付け後の外観検査 外観検査・寸法検査
課題 解決 ・従来の基板検査装置に
入らない・組付け後のハンダ不良を
検査したい・基板の浮き、傾きを
検査したい ・柔軟なシステム構成で
機電一体製品に対応・ハンダの状態からハンダ量まで
検査が可能・寸法測定で定量的に検査が可能
センサーヘッド仕様（S40-1G※） ※S40-25G、M5-25Gも対応
XY分解能 ＜60μm（繰り返し精度 ±10μm） Z分解能 <10μm（繰り返し精度 ±2μm） 測定深さ ±65mm 焦点距離 106mm スキャン方式 エリアスキャン
共通基本仕様
電源 AC100-240V, 50/60Hz, 単相 使用温度（推奨動作温度） 15-35℃ 保存温度 0-40℃ 湿度 20-80%RH（結露なきこと）
３次元AI外観検査装置の動画

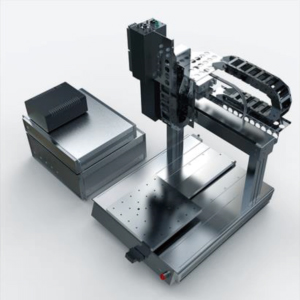

３次元AI外観検査装置 OptoComb AICシリーズ
画像カメラ、光コム3次元センサー、AI、ルールベースの
良いとこ取りで高速に3次元全数自動検査を実現
| |
| |
・基板組付け後の検査 ・ブレーキディスクの外観検査 ・コネクタの曲がり、高さ検査 | ・複数面の外観検査 ・大型ワークの高速外観検査 ・検査箇所が離れているワーク |
柔軟なシステム構成で様々なワークの自動検査に対応
検査イメージ 3STEPで簡単検査※
※検査モードにより異なります
タクトタイムの削減
| Before | After |
3次元センサーだけで外観検査すると... | OptoComb AICなら... | |
| 4～5分 97%短縮 6.5秒 | ||
| ※測定ピッチ30μm、 サイズ100×150mmの場合 | ※測定ピッチ50μm、 不良箇所4箇所の場合 | |
事例 機電一体型基板の組付け後の外観検査 外観検査・寸法検査
| 課題 | 解決 |
・従来の基板検査装置に 入らない ・組付け後のハンダ不良を 検査したい ・基板の浮き、傾きを 検査したい | ・柔軟なシステム構成で 機電一体製品に対応 ・ハンダの状態からハンダ量まで 検査が可能 ・寸法測定で定量的に検査が可能 |
センサーヘッド仕様（S40-1G※） ※S40-25G、M5-25Gも対応
| XY分解能 | ＜60μm（繰り返し精度 ±10μm） |
| Z分解能 | <10μm（繰り返し精度 ±2μm） |
| 測定深さ | ±65mm |
| 焦点距離 | 106mm |
| スキャン方式 | エリアスキャン |
共通基本仕様
| 電源 | AC100-240V, 50/60Hz, 単相 |
使用温度（推奨動作温度） | 15-35℃ |
| 保存温度 | 0-40℃ |
| 湿度 | 20-80%RH（結露なきこと） |
３次元AI外観検査装置の動画
３次元AI外観検査装置 OptoComb AICシリーズ
３次元AI外観検査装置の資料ダウンロード
