最先端のアンテナテストシステム
● 遠方界
● 近傍界
● コンパクトアンテナ・テストレンジ（CATR）
● 6軸ロボットアンテナ測定システム
ウェーブクレスト株式会社 アンテナテストシステム (.)
アンテナテストシステムの特長
ファーフィールドシステム
DMC社 RFおよびマイクロ波ピラミッドフォームアブソーバは、カーボン含浸低密度ポリウレタンフォームで作られており、さまざまなサイズと色があります。PY-HYシリーズアブソーバは、優れたインピーダンスマッチングにより、無響室の法線入射およびオフアングル入射で優れた性能を発揮します。フェライト タイルを備え、最大40GHzの広い周波数帯域の動作をサポートします。

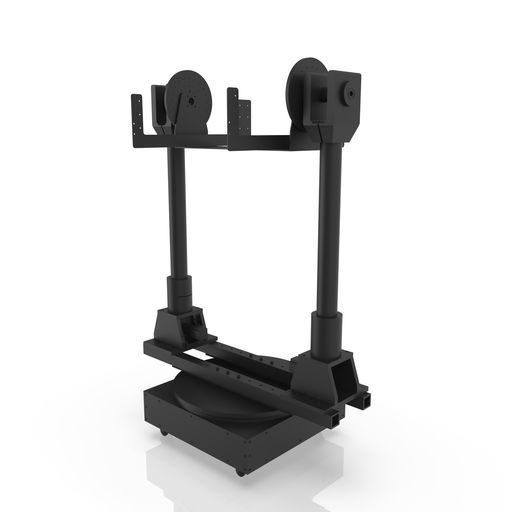

5G FR1 サブ 6GHz 無線 (OTA) 測定
● 周波数範囲: DC ～ Sub 6 GHz (最大 110 GHz まで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
.jpg)

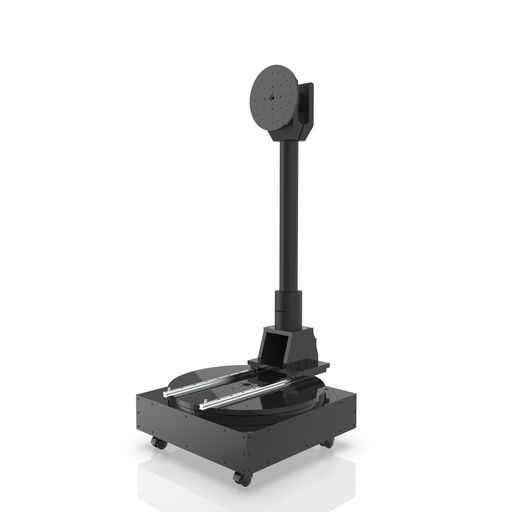

5G FR2 ミリ波無線 (OTA) 測定
● 周波数範囲: DC ～ 40GHz (最大110 GHzまで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
 測定.jpeg)
ニアフィールドシステム
ニアフィールドシステムDMC は、成形プロセスと最先端の炭素合成プロセスで作られたプレミアム品質の高性能発泡ポリプロピレン (EPP) 吸収体を提供し、吸収体全体の炭素粉末密度の極めて高い均一性を保証します。

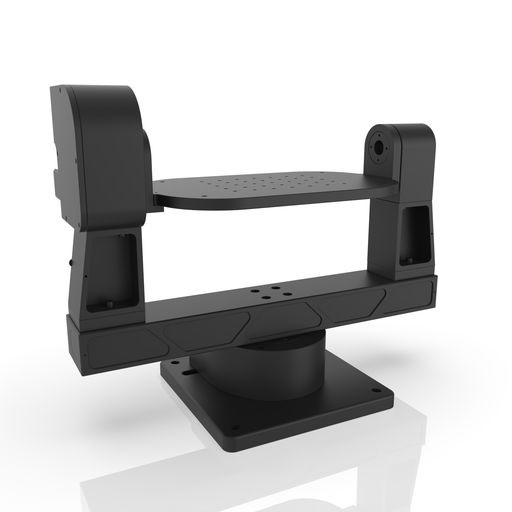

球面ニアフィールドシステム
● 周波数範囲: DC ～ 110 GHz
● 置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
コンパクトアンテナ・テストレンジ（CATR）
DMC は、90cmx90cm から最大サイズ 6×6ｍ (クワイエット ゾーン 3ｍ) までの幅広いロールド エッジ CATR リフレクターを提供できます。
当社のリフレクターは、厚さ 250 mm 以上のフライス加工されたアルミニウム パネルで作られています。当社のリフレクターフレームもアルミニウムで作られており、熱的に対称な構造になっています。この設計では、セグメント接続のための調整要素は一切示唆されていないため、リフレクターのメンテナンスの要件が大幅に軽減されます。すべての要素は 15 µm/m の精度で精密 5 軸機械でフライス加工されており、最高品質の作業面が得られます。
6軸ロボットアンテナ測定システム
● 周波数範囲: DC ～ 110 GHz
● 最大アーク長 : 2.5m
● 繰返し位置決め精度：±0.05(mm)²
● ペイロード容量: 50ポンド-10,000ポンド（約23kg-4540kg）
● DUT テストサイズ: 10cm – 2.5m
● 駆動モーター：ACサーボモーター
● 動作速度 : 最大 887°/秒
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★その他DMC社製品についても、お問い合わせください。
ファーフィールドシステム
DMC社 RFおよびマイクロ波ピラミッドフォームアブソーバは、カーボン含浸低密度ポリウレタンフォームで作られており、さまざまなサイズと色があります。PY-HYシリーズアブソーバは、優れたインピーダンスマッチングにより、無響室の法線入射およびオフアングル入射で優れた性能を発揮します。フェライト タイルを備え、最大40GHzの広い周波数帯域の動作をサポートします。
5G FR1 サブ 6GHz 無線 (OTA) 測定
● 周波数範囲: DC ～ Sub 6 GHz (最大 110 GHz まで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
5G FR2 ミリ波無線 (OTA) 測定
● 周波数範囲: DC ～ 40GHz (最大110 GHzまで拡張可能)
● 位置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
ニアフィールドシステム
ニアフィールドシステムDMC は、成形プロセスと最先端の炭素合成プロセスで作られたプレミアム品質の高性能発泡ポリプロピレン (EPP) 吸収体を提供し、吸収体全体の炭素粉末密度の極めて高い均一性を保証します。
球面ニアフィールドシステム
● 周波数範囲: DC ～ 110 GHz
● 置決め精度: 0.02°
● ペイロード容量: 50ポンド-2000ポンド（約23kg-約907kg）
● DUTテストサイズ: 10cm～3m
● 仰角：±180°
● 方位角 : 360°連続
● ロール：360°
コンパクトアンテナ・テストレンジ（CATR）
DMC は、90cmx90cm から最大サイズ 6×6ｍ (クワイエット ゾーン 3ｍ) までの幅広いロールド エッジ CATR リフレクターを提供できます。
当社のリフレクターは、厚さ 250 mm 以上のフライス加工されたアルミニウム パネルで作られています。当社のリフレクターフレームもアルミニウムで作られており、熱的に対称な構造になっています。この設計では、セグメント接続のための調整要素は一切示唆されていないため、リフレクターのメンテナンスの要件が大幅に軽減されます。すべての要素は 15 µm/m の精度で精密 5 軸機械でフライス加工されており、最高品質の作業面が得られます。
6軸ロボットアンテナ測定システム
● 周波数範囲: DC ～ 110 GHz
● 最大アーク長 : 2.5m
● 繰返し位置決め精度：±0.05(mm)²
● ペイロード容量: 50ポンド-10,000ポンド（約23kg-4540kg）
● DUT テストサイズ: 10cm – 2.5m
● 駆動モーター：ACサーボモーター
● 動作速度 : 最大 887°/秒
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★その他DMC社製品についても、お問い合わせください。
