地質、地層解析の研究分野で広く使われている岩石試料の切断機、研磨機です。
岩石試料用の切断機と研磨機です。 岩石から薄片を作成出来ます。アクセサリー類も豊富に取り揃えております。
ハルツォク・ジャパン株式会社 岩石切断機・研磨機『GEOLINE シリーズ』 (GEOLINE シリーズ)
岩石切断機・研磨機『GEOLINE シリーズ』の特長
岩石切断機・研磨機（GEOLINE シリーズ）
ジオラインシリーズの製品概要
ジオラインシリーズの機種と特長
メタカットの製品概要
岩石の切断、研磨に特化した装置シリーズです。
■ジオカット-302岩石試料の切出し用切断機です。 ■ジオフォーム-102切出された岩石試料を切断、研磨し薄片試料を作成します。 ■フォーシポール-TS / フォーシマット-TS薄片試料の仕上げ研磨を行います。
ジオラインシリーズの機種と特長
◆ジオカット-302
・大きい岩石料試の切り出しが出来る ・テーブルの横軸移動も出来るのでスライス 切断も可能 ・Φ300mmのホイールまで装着出来る ・誰でも使える簡単操作

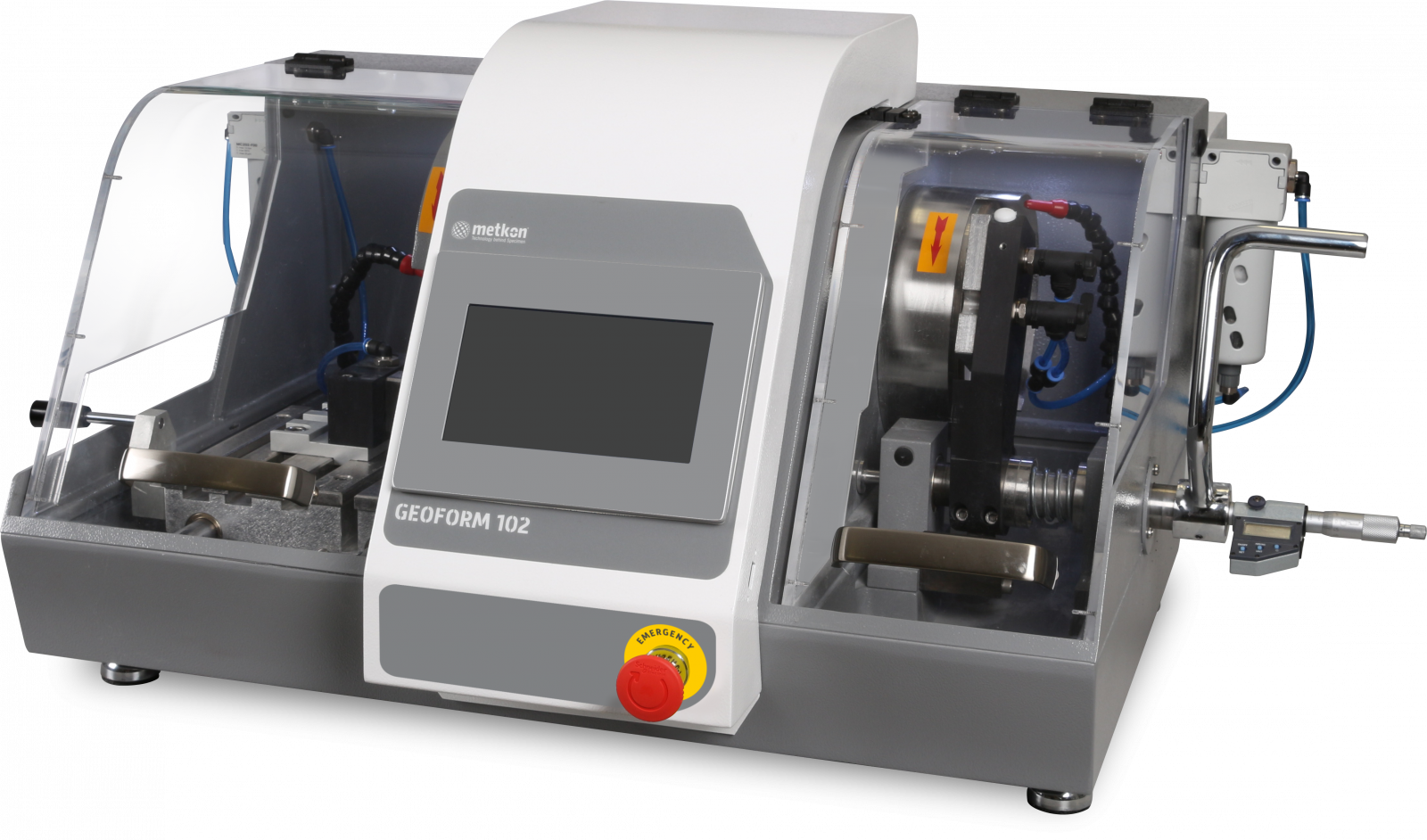

◆ジオフォーム-102

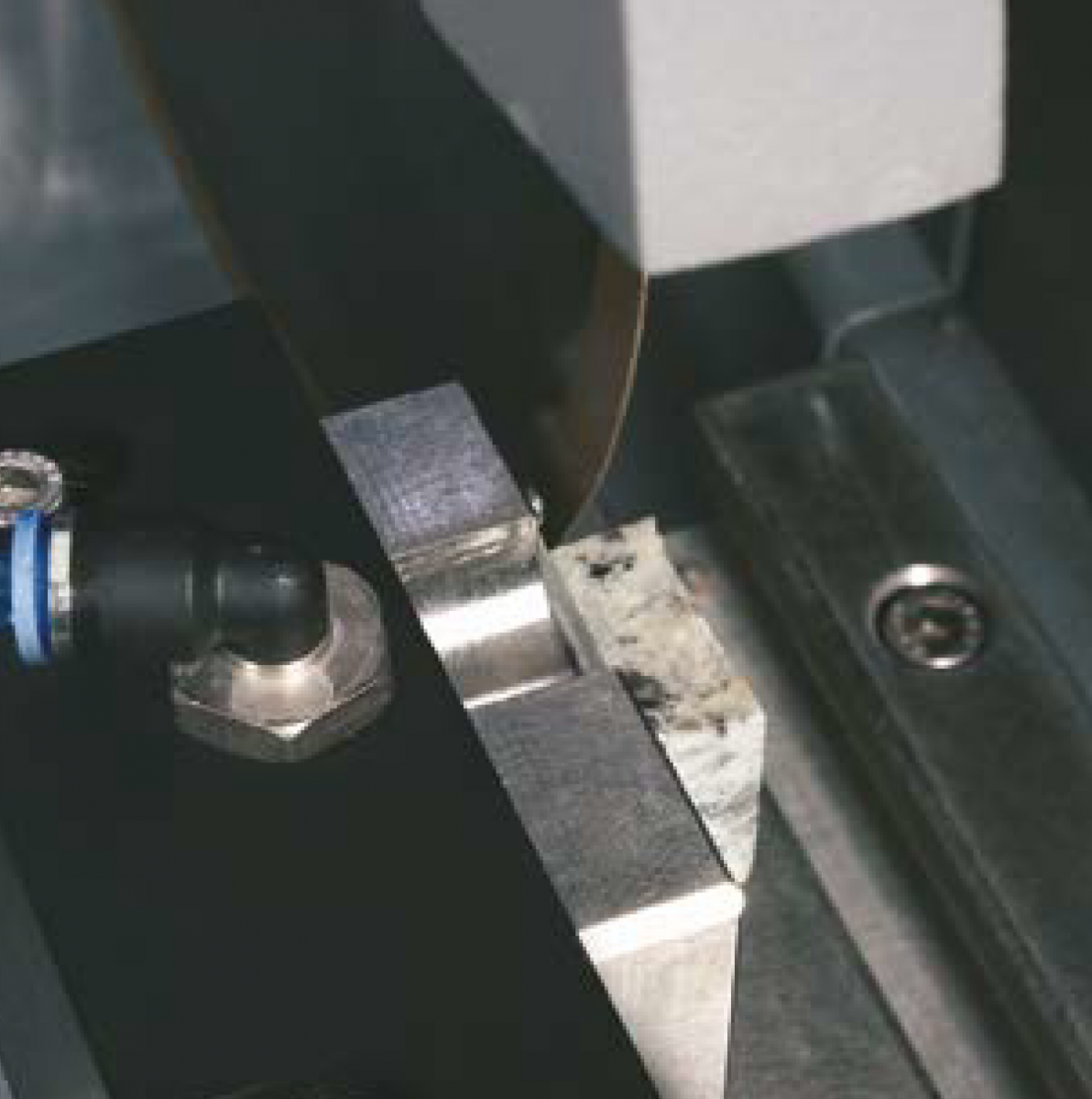

・岩石試料の切断研磨が1台で出来ます ・切断と研磨のモータが供用になっておりコストパフォーマンスに優れます ・バキュームチャックでガラスプレートに貼り付けたまま切断、研磨が可能です ・ミクロン単位の研磨が可能です ・誰でも使える簡単な操作になっています

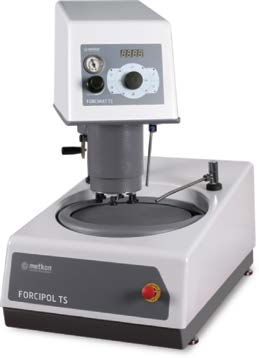

◆フォーシポール-TS / フォーシマット-TS ・スライドガラスをホルダーに取り付け研磨が可能 ・試料に合わせたホルダーの作成が可能 ・岩石試料研磨用の低速回転試用になっています
装置仕様
装置名 GEOCUT-302
カタログ番号 14 04
推奨ブレードサイズ Φ255、305mm 内径Φ31.75mm
テーブルサイズ 395 x 275 mm
Z軸（砥石上下）
125ｍｍ Y軸（テーブル前後） 220ｍｍ
X軸（テーブル左右） 95ｍｍ
循環タンク 40リットル
電源 ３相200V、50/60Hz、16A
寸法 幅90、奥94、高67cm
重量 250kg
装置名 GEOFORM-102
カタログ番号 18 02
切断ブレードサイズ Φ250mm 内径Φ25.4、12.7mm
研磨ホイールサイズ Φ175mm 内径Φ25.4、12.7mm
回転スピード
500 - 2000 rpm 研磨量送り 手動（デジタルマイクロメータ） 25mm
循環タンク 40リットル
電源 単相200V、50/60Hz、6A
単相100V、50/60Hz、10A
寸法 幅84、奥78、高45cm
重量 100kg
装置名 FORCIPOL-TS
カタログ番号 36 21-TS
研磨盤サイズ Φ300mm
研磨盤回転数 50 - 600 rpm
回転方向
CW / CCW モータパワー 0.75kW
電源 単相200V、50/60Hz、5A
単相100V、50/60Hz、10A
寸法 幅45、奥74、高34cm
重量 50kg
装置名 FORCIMAT-TS
カタログ番号 30 13
荷重方式 個別荷重
ホルダー回転数 25 - 50 rpm
回転方向
CW モータパワー 0.1kW
寸法 幅26、奥46、高54cm
重量 16kg
お見積り・ご質問等、お気軽にお問合せ下さい。
