エアコンや冷蔵庫、電気自動車など、私たちの身の回りにある多くの機器に使われているインバーターモーター。知らず知らずのうちに、私たちはこの技術の恩恵を受けています。では、実際にインバーターモーターとは一体何なのか本記事では、インバーターモーターについて詳しく解説していきます。
3分でわかるインバーターモーターのお話
2025年12月22日
インバーターモーターとは？
インバーター（周波数変換装置）によって電源の周波数や電圧を制御するモーターのことです。
通常のモーターは商用電源（50Hzや60Hz）で一定の速度でしか回転できませんが、インバーターを使うことで モーターの回転速度やトルクを自在にコントロール できるようになります。
基本の仕組み
モーターの回転数やトルクをインバーター（周波数変換器）によって制御することで、効率的かつ柔軟な運転を可能にするものです。以下にその仕組みを解説します。
1.電源入力
商用電源(AC 100V/200Vなど)をインバーター※1に入力
2.整流(AC→DC)
インバーターが直流に変換(整流)→周波数を変換して交流に戻す(逆変換)※2
3.モーター駆動
生成された可変周波数の交流電流がモーターに供給され、回転数やトルクが制御された状態で運転されます。
つまり、周波数を上げれば早く、下げればゆっくり回る、という仕組みです。
※1：インバーターという交流電源(AC)を一度直流(DC)に変換し、再び交流に戻す装置です。これを利用して、交流の周波数や電圧を自由に調整できるため、モーターの回転数やトルクを制御できます。
※2：インバーター制御では、直流の電気をIGBT（絶縁ゲート型バイポーラトランジスタ）などの部品で高速にオン・オフし、必要に応じた周波数と電圧の交流に変換しています。

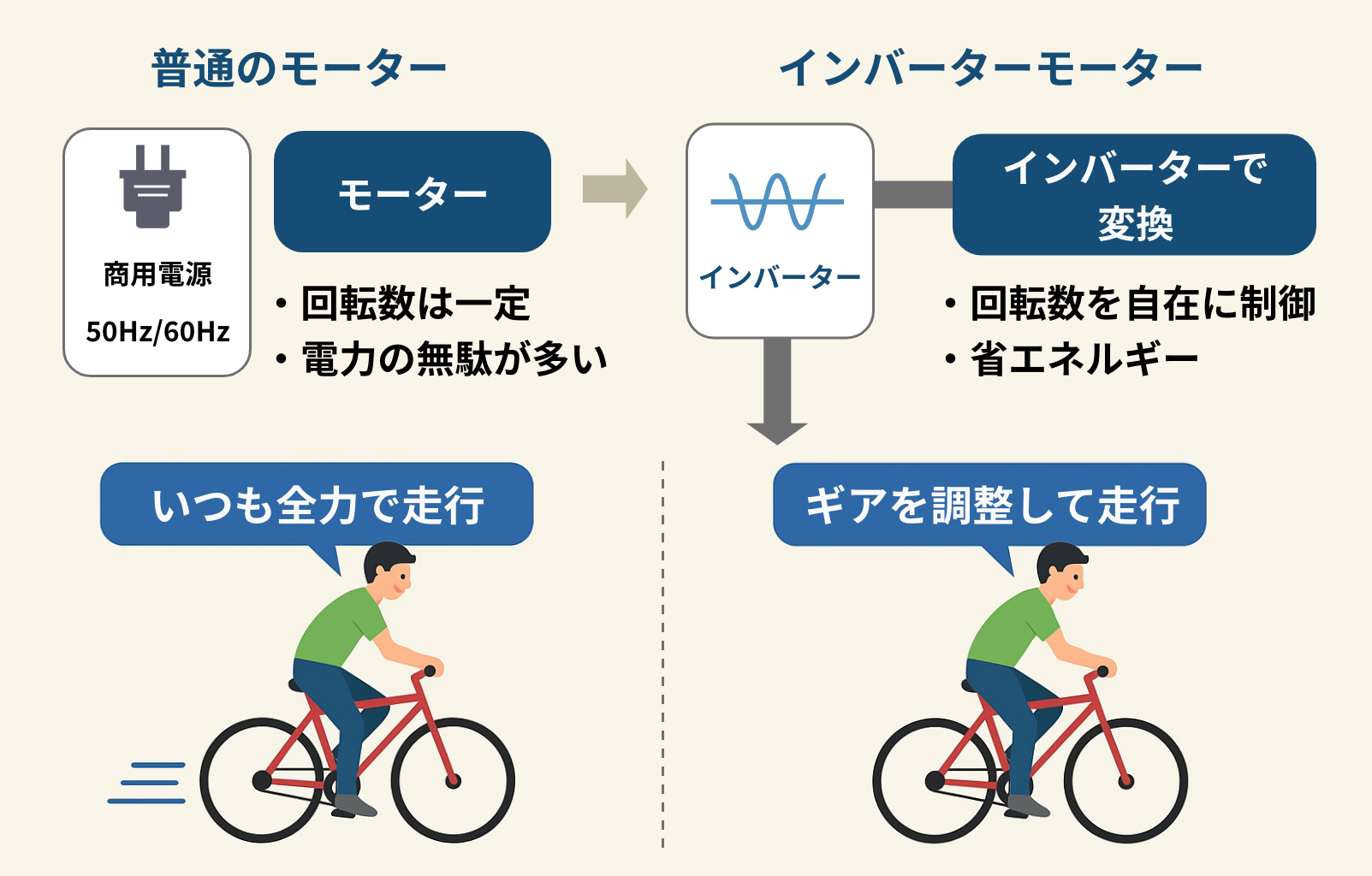

普通のモーターとインバーターモータの違い
二つの違いを図解で見てみましょう
▼普通のモーター(商用周波数駆動)
【商用電源 50Hz/60Hz】 → 【モーター】
↓
回転数 = 固定 (例: 1500rpm)
・電源周波数が固定なので、回転数は一定
・速度調整するには機械的なギアやダンパーが必要
・余分な電力消費が多い
▼インバーターモーター
【商用電源】 → 【インバーターで変換 (周波数・電圧可変)】 → 【モーター】
↓
回転数 = 自由に制御可能
・周波数を変えることで 回転数を自在に制御
・必要な分だけ運転するので 省エネ
・ソフトスタート／ストップで 負荷や騒音を軽減
・精密な制御ができ、産業機械やEVにも使われる
項目 | 普通のモーター | インバーターモーター |
回転数 | 一定（50Hz/60Hz依存） | 可変（広範囲で制御可能） |
速度調整 | 不可（ギア等が必要） | 簡単に制御可能 |
消費電力 | 多め（常に全力運転） | 省エネ（必要分だけ供給） |
インバーターモーターの主な用途

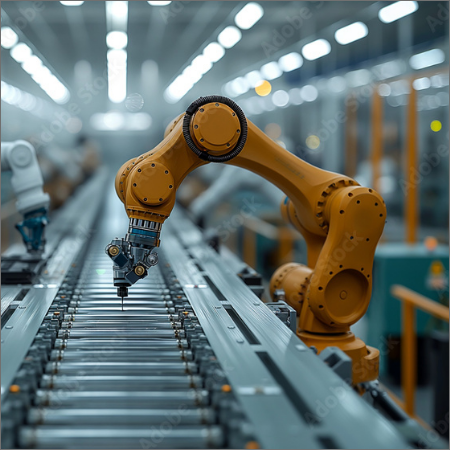

1.産業機械
・工作機械（CNC旋盤、フライス盤など）：
回転数を精密に制御
・搬送装置/コンベア：
速度を可変にして効率的な搬送

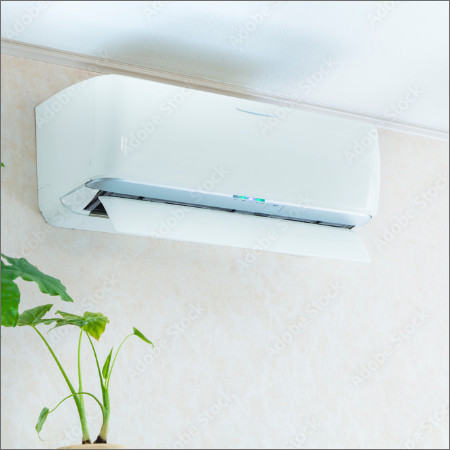

2.空調・家電
・エアコン/冷蔵庫：
消費電力を抑えながら効率的に運転
・洗濯機：
脱水や洗濯時にモーターの回転数を柔軟に制御
3. 自動車
・電気自動車（EV）/ハイブリッド車（HV）：
高効率で駆動を制御
・電動パワーステアリングやポンプ：
精密なトルク制御
4.インフラ・エネルギー
・ポンプ・送風機：
必要な風量・流量に応じてモーター回転数を制御

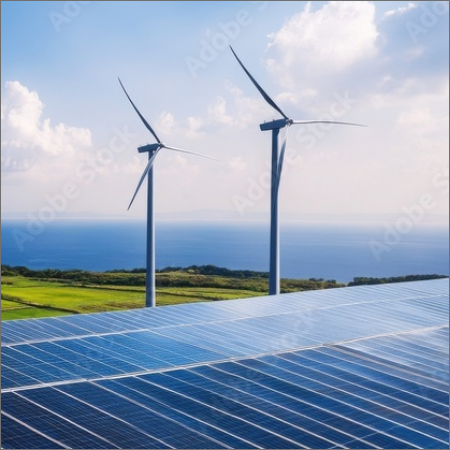

・再生可能エネルギー設備：
風力発電や太陽光発電システム内の制御

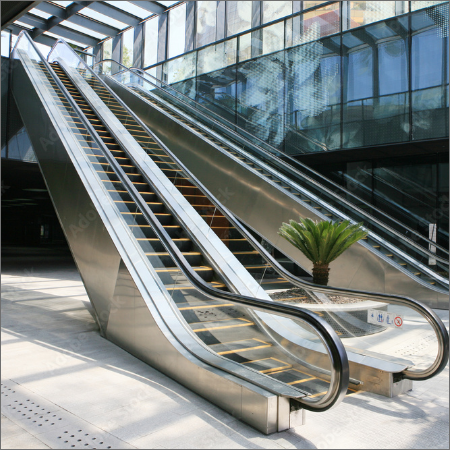

5.エレベーター・エスカレーター
・加減速を滑らかにし、省エネかつ乗り心地を改善
インバーターモーターは「速度やトルクを柔軟に変えられる」特性を活かして、省エネ・高効率・静音化・快適性が求められる分野で活躍しています。
