LISN ラインインピーダンス安定化ネットワーク疑似電源回路網 5uH 50A CISPR16 (TBL0550-1)

ウェーブクレスト株式会社｜最終更新日：2023/06/27

基本情報

LISN ラインインピーダンス安定化ネットワーク疑似電源回路網 5uH 50A CISPR16

CISPR 16-1-2, CISPR 25, EN 55025, MIL-STD-461F規格に準拠

型番: TBL0550-1

価格: お問合せ下さい

発売日: 発売中

LISN ラインインピーダンス安定化ネットワーク疑似電源回路網 5uH 50A CISPR16 の特長

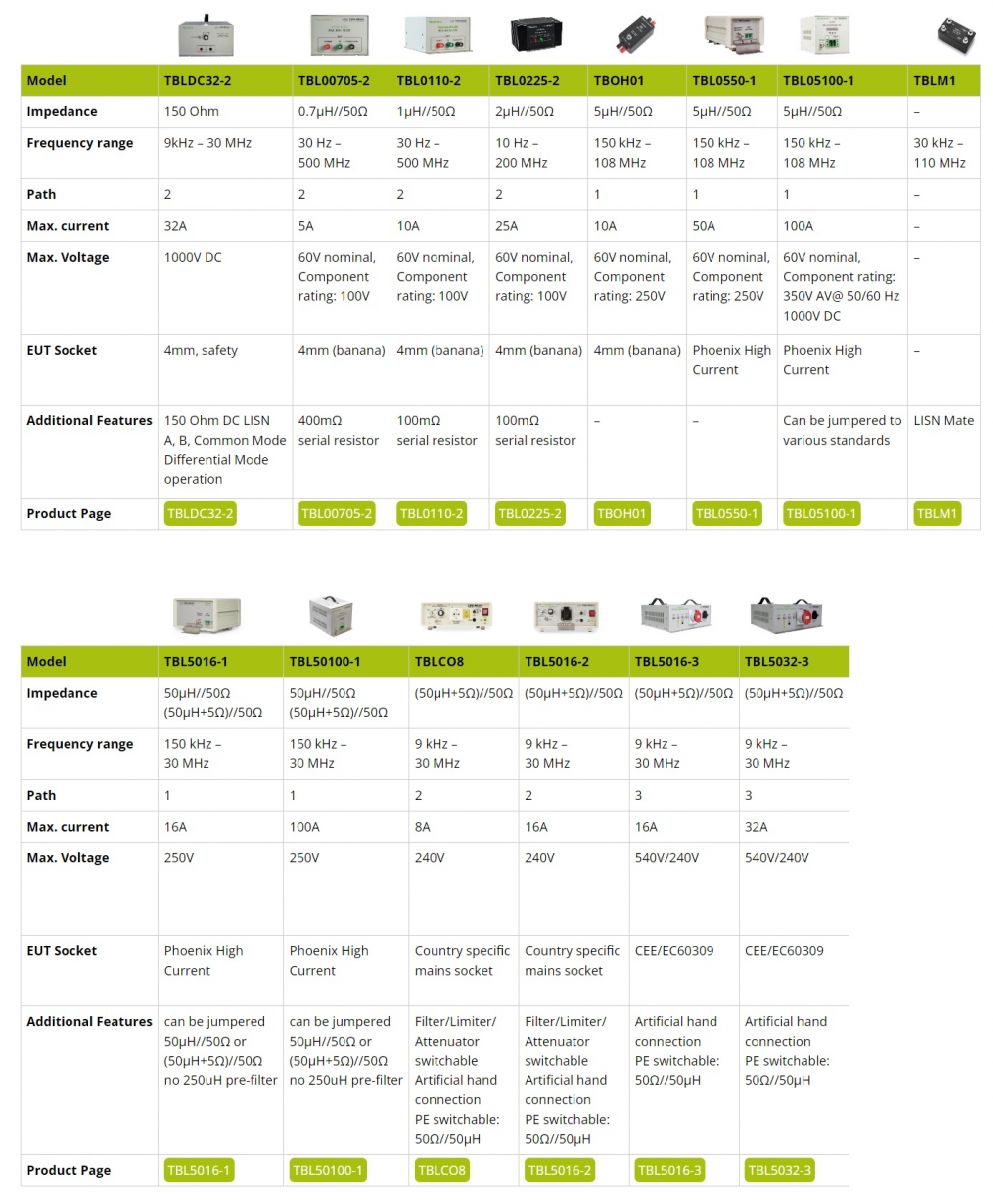

ラインインピーダンス安定化回路網(LISN) 製品一覧

メーカー	モデル	周波数		最大電流
TekBox	TBLC08	9kHz-30MHz	50Ω/50 µH + 5 Ω	8A	CISPR16-1-2
TekBox	TBL5016-1	9kHz–10MHz	50Ω/50µH+5 Ω or 50Ω/50µH	16A	CISPR16-1-2, MIL-STD-461F, 1パス
TekBox	TBL5016-2	9kHz-30MHz	50Ω/50 µH + 5 Ω	16A	CISPR16-1-2, 2パス
TekBox	TBL5016-3	9kHz-30MHz	50Ω/50 µH + 5 Ω	16A	CISPR16-1-2, 4パス
TekBox	TBL0550-1	100kHz–150MHz	5µH	16A
TekBox	TBOH01	100kHz–110MHz	5µH	50A	CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4
TekBox	TBLM1	30kHz–110MHz	LISN MATE	10A	CISPR 16-1-2, CISPR-25, EN55025

製品概要

TBL0550-1 5µH LISNは、DC電源の電子機器の伝導ノイズ測定をセットアップするために必要なデバイスです。これは、CISPR 16-1-2、CISPR-25、EN55025、MIL-STD-461F、ISO11452-4に準拠し、制限付きでDO-160 / ED-14GおよびISO7637-2を使用して、150kHz〜110MHzの周波数範囲での測定に使用するように設計されています。

LISNは、DUT（被試験デバイス）の供給ラインに挿入されます。 DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタで測定できます。ソース（電源）端子とDUT端子は5µHインダクタによってデカップリングされています。

2つのTBL0550-1をTekboxLISN Mateと組み合わせると、コモンモードノイズとディファレンシャルモードノイズを別々に測定できます。

ユニットには、BNCオス-N-オスRG232ケーブル、嵌合コネクタ、およびグランドプレーンに接続するためのグランドブラケットが装備されています。

仕様

周波数範囲：100 kHz – 150 MHz

DC抵抗：<9mΩソース+からDUT +; <2mΩソース-からDUT-

最大電流：連続50A、3分間70A

公称動作電圧範囲：0 – 60V DC;

コンポーネント定格：250V

大電流プラグ/ネジ留め式端子–オス：Phoenix Contact 1998933、メス：Phoenix Contact 1967375

1µFのコンデンサは、ジャンパを取り外すことで内部で切断できます

寸法：120 mm x 100 mm x 225 mm（接地ブラケットを含めて270 mm）; 重量：1.6 kg

アプリケーション

伝導ノイズのEMC事前コンプライアンステスト

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。
