15kW回生双方向直流電源

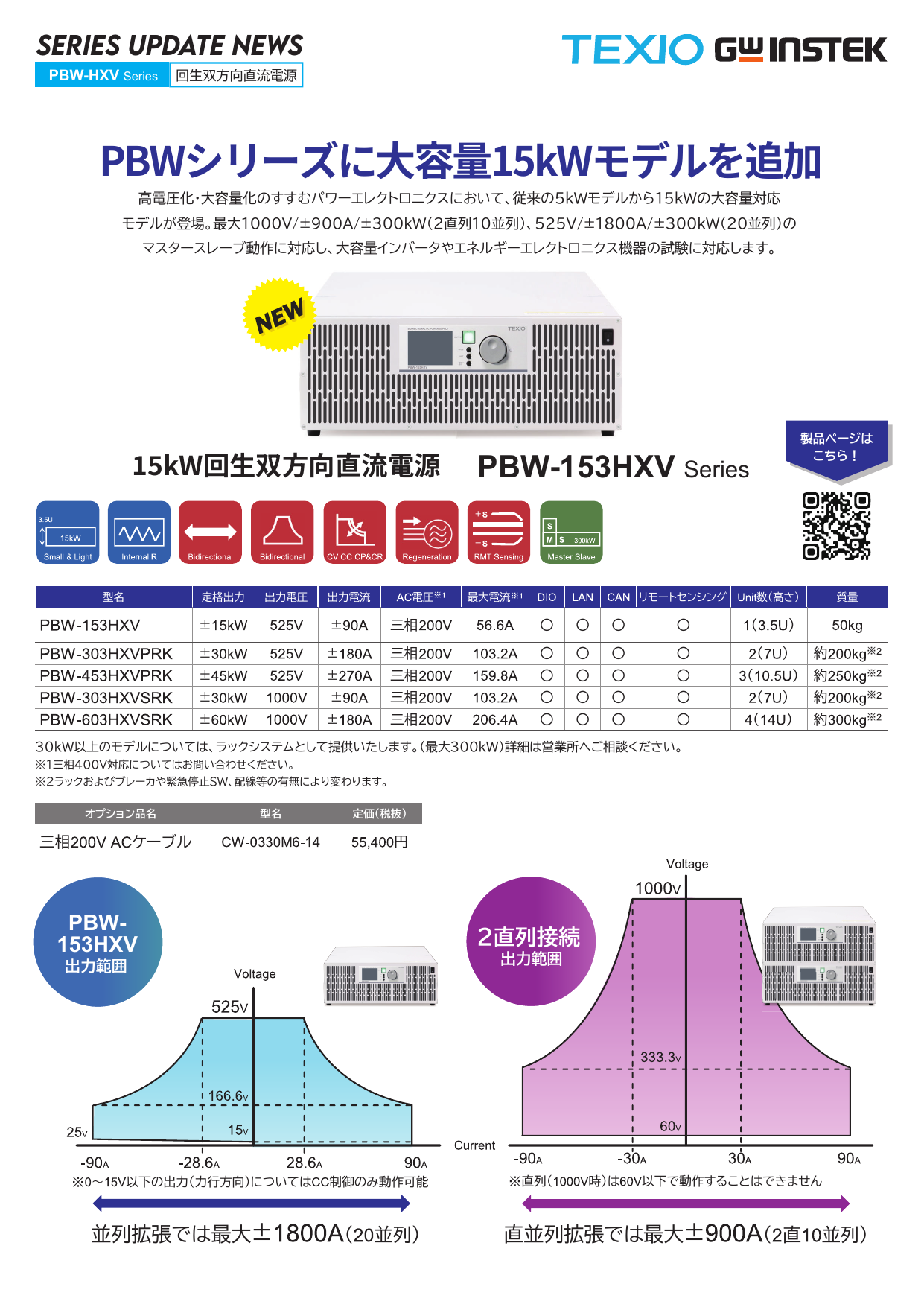

直並列を自在に拡張！最大300kWの15kW回生双方向直流電源

高電圧化・大容量化のすすむパワーエレクトロニクスにおいて、従来の5kWモデルから15kWの大容量対応モデルが登場。最大1000V/±900A/±300kW（2直列10並列）、525V/±1800A/±300kW（20並列）のマスタースレーブ動作に対応し、大容量インバータやエネルギーエレクトロニクス機器の試験に対応します。

製品名: 15kW回生双方向直流電源

型番: PBW-153HXVシリーズ

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

15kW回生双方向直流電源の特長

バッテリーなどの電圧源とも安全な接続

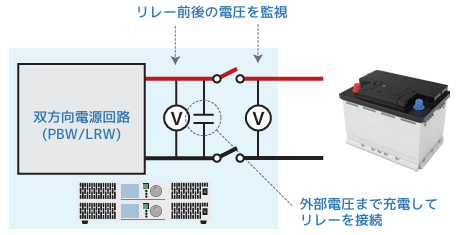

PBWシリーズ/LRWシリーズは、DCラインのリレーの内側と外側に電圧センサを搭載し、アウトプット(LRWはインプット)オフの状態でも接続された電圧を検出します。これによりバッテリー等の逆接続ではアラームとなり、リレーが接続されません。また、アウトプットやインプット時には、本体内部のコンデンサにチャージし、接続先の電圧に合わせてリレーを接続します。

内部抵抗可変機能（直流出力CV動作時）

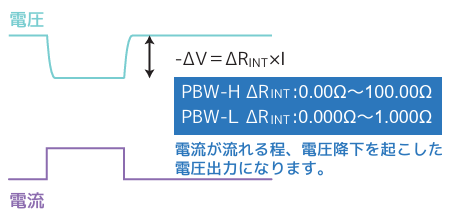

任意の内部抵抗(直流抵抗)を設定することができます。設定電圧から負荷電流による電圧降下を差し引いた電圧を出力しますので、内部抵抗を持つバッテリーや、簡易的な太陽光パネル、熱電変換素子といったデバイスの模擬として使用することができます。

双方向電源と非常に相性の良いインターフェース

双方向直流電源は、大型のインバータやモーターなどの被試験機器が多いため、通信ラインの絶縁性能が高くノイズに強い、かつ長距離の通信が可能なLANは非常に相性が良いです。また、PBWシリーズが車載充電器やバッテリーパックを模擬するHILSなどの統合的なエミュレーションでは、CANインタフェースを利用することができます。

型名	定格出力	出力電圧	出力電流	AC 電圧^※1	最大電流^※1	DIO	LAN	CAN	リモートセンシング	Unit数（高さ）	質量
PBW-153HXV	±15kW	525V	±90A	三相200V	56.6A	〇	〇	〇	〇	1（3.5U）	約50kg
PBW-303HXVPRK	±30kW	525V	±180A	三相200V	103.2A	〇	〇	〇	〇	2（7U）	約200kg^※2
PBW-453HXVPRK	±45kW	525V	±270A	三相200V	159.8A	〇	〇	〇	〇	3（10.5U）	約250kg^※2
PBW-303HXVSRK	±30kW	1000V	±90A	三相200V	103.2A	〇	〇	〇	〇	2（7U）	約200kg^※2
PBW-603HXVSRK	±60kW	1000V	±180A	三相200V	206.4A	〇	〇	〇	〇	4（14U）	約300kg^※2

30kW以上のモデルについては、ラックシステムとして提供いたします。（最大300kW）詳細は営業所へお問い合わせください。

※1：三相400V対応についてはお問い合わせください。
※2：ラックおよびブレーカや緊急停止SW、配線等の有無により変わります。

出力電圧525V、出力電流±90A、出力電力±15kW、回生電力±15kW
マスタースレーブにより最大2直列10並列（1000V/±900A/±300kW）の大容量構築に対応
導入後でも「並列 ⇔ 直列」のシステム構成をユーザー自身で自由に変更可能
最新のSiC半導体採用により1ユニットで15kW、19インチラックサイズ、薄さ3.5U相当の省スペースを実現　(430 x 154 x 670 mm、約50kg)
最高93%の優れた回生効率により、定格動作時の電力損失や発熱を大幅に低減
直流電源（電力供給）と直流電子負荷（電力消費）の機能をシームレスに動作可能な双方向電源
CV（定電圧）、CC（定電流）、CP（定電力）の3モードに加え、回生時にはCR（定抵抗）制御も可能
電圧指令値応答14msec、電流指令値応答6msecの高速な応答性を実現
電圧・電流・電力の上限/下限リミットに加え、異常時はAC/DCラインをハードウェアで即座に開放する保護機能

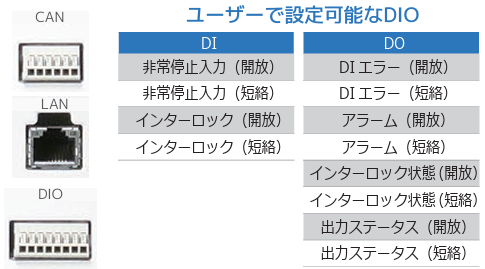

LANおよびCANの通信インタフェース、DIOによるインターロック、非常停止機能を標準装備
スルーレート機能、内部抵抗可変機能、リモートセンシング機能を標準装備
