LED・LD・光モジュール評価を1台で完結する高性能OSA
6362D 光スペクトラムアナライザ （OSA）は、600nm～1700nmの広帯域に対応し、高分解能・大ダイナミックレンジ・高速スキャンを備えた高性能光スペクトラムアナライザです。LEDや各種LD、光トランシーバ、光ファイバなどの評価に対応し、SMSR解析やWDM解析など多用途で研究から量産まで活用できます。
ウェーブクレスト株式会社 光スペクトラムアナライザ （OSA） (6362D)
光スペクトラムアナライザ （OSA）の特長
【製品概要】
6362D光スペクトラムアナライザ （OSA）は、600nm～1700nmのスペクトル範囲におけるDWDMや光増幅器などの光システムの試験、LED、FP-LD、DFB-LD、光トランシーバーなどの能動光デバイスの試験、光ファイバーや光ファイバーグレーティングなどの受動光デバイスの試験に適した、高分解能、高ダイナミックレンジ、高速、高性能の光スペクトラムアナライザ （OSA）です。
【主な特徴】
● 最小スペクトル分解能20pm
● スペクトルスキャン範囲：600nm～1700nm
● 73dBの広いダイナミックレンジ
● 最大感度 -90dBm
● 空間光入力に対応
● 内蔵光源出力構成はオプション
● 強力なマルチアプリケーションスペクトルデータ分析機能
● 12.1インチタッチスクリーンディスプレイ
【20pm最小解像度】
6362D光スペクトラムアナライザ （OSA）は、さまざまなスペクトル分解能設定をサポートしており、複数のスペクトル分解能設定を柔軟に切り替えることができ、最小スペクトル分解能は20 pm未満です。
【ピーク検出】
6362D光スペクトラムアナライザ （OSA）は、独自の適応型ピーク取得アルゴリズムを採用しており、高いピーク取得精度、優れた適応性と堅牢性、そして高速な処理速度を実現しています。
【単一モードレーザー分光分析】
6362D光スペクトラムアナライザ （OSA）は、マルチシーンスペクトル分析機能を備えています。DFB-LDなどのシングルモードレーザー光源の場合、本装置は閾値分析とサイドモード抑制比分析という2つの分析方法を提供し、試験対象のシングルモードレーザー光源の中心波長、スペクトル帯域幅、およびサイドモード抑制比を効果的かつ正確に評価できます。
【マルチモードレーザー分光分析】
FP-LDなどのマルチ縦モードレーザー光源の場合、6362D光スペクトラムアナライザ （OSA）は、ndB損失解析、エンベロープ解析、および二乗平均平方根解析の3つの解析方法を提供し、試験対象のマルチ縦モード光源の中心波長とスペクトル帯域幅を多角的に総合的に評価します。
帯域幅をテストするためのndB損失法
帯域幅をテストするための包絡線解析法
帯域幅をテストするための二乗平均平方根分析法
【各種光電子デバイスの解析機能】
6362D光スペクトラムアナライザ （OSA）は、LED、FP-LD、DFB-LD、LDモジュールなど、様々な種類のレーザーのワンクリックテストと分析が可能で、すべてのテスト対象をバッチ処理できます。
半導体レーザー光源の分光測定に加え、本装置は、光ファイバー偏波モード分散測定、波長分割多重（WDM）アプリケーション、光ファイバー増幅器アプリケーション、WDMフィルタアプリケーション、WDM光ファイバー増幅器アプリケーションといった分光アプリケーション機能も統合しています。下図は、代表的なWDMアプリケーション分析を示しています。
【製品概要】
6362D光スペクトラムアナライザ （OSA）は、600nm～1700nmのスペクトル範囲におけるDWDMや光増幅器などの光システムの試験、LED、FP-LD、DFB-LD、光トランシーバーなどの能動光デバイスの試験、光ファイバーや光ファイバーグレーティングなどの受動光デバイスの試験に適した、高分解能、高ダイナミックレンジ、高速、高性能の光スペクトラムアナライザ （OSA）です。
【主な特徴】
● 最小スペクトル分解能20pm
● スペクトルスキャン範囲：600nm～1700nm
● 73dBの広いダイナミックレンジ
● 最大感度 -90dBm
● 空間光入力に対応
● 内蔵光源出力構成はオプション
● 強力なマルチアプリケーションスペクトルデータ分析機能
● 12.1インチタッチスクリーンディスプレイ
【20pm最小解像度】
6362D光スペクトラムアナライザ （OSA）は、さまざまなスペクトル分解能設定をサポートしており、複数のスペクトル分解能設定を柔軟に切り替えることができ、最小スペクトル分解能は20 pm未満です。
【ピーク検出】
6362D光スペクトラムアナライザ （OSA）は、独自の適応型ピーク取得アルゴリズムを採用しており、高いピーク取得精度、優れた適応性と堅牢性、そして高速な処理速度を実現しています。
【単一モードレーザー分光分析】
6362D光スペクトラムアナライザ （OSA）は、マルチシーンスペクトル分析機能を備えています。DFB-LDなどのシングルモードレーザー光源の場合、本装置は閾値分析とサイドモード抑制比分析という2つの分析方法を提供し、試験対象のシングルモードレーザー光源の中心波長、スペクトル帯域幅、およびサイドモード抑制比を効果的かつ正確に評価できます。
【マルチモードレーザー分光分析】
FP-LDなどのマルチ縦モードレーザー光源の場合、6362D光スペクトラムアナライザ （OSA）は、ndB損失解析、エンベロープ解析、および二乗平均平方根解析の3つの解析方法を提供し、試験対象のマルチ縦モード光源の中心波長とスペクトル帯域幅を多角的に総合的に評価します。
帯域幅をテストするためのndB損失法
帯域幅をテストするための包絡線解析法
帯域幅をテストするための二乗平均平方根分析法
【各種光電子デバイスの解析機能】
6362D光スペクトラムアナライザ （OSA）は、LED、FP-LD、DFB-LD、LDモジュールなど、様々な種類のレーザーのワンクリックテストと分析が可能で、すべてのテスト対象をバッチ処理できます。
半導体レーザー光源の分光測定に加え、本装置は、光ファイバー偏波モード分散測定、波長分割多重（WDM）アプリケーション、光ファイバー増幅器アプリケーション、WDMフィルタアプリケーション、WDM光ファイバー増幅器アプリケーションといった分光アプリケーション機能も統合しています。下図は、代表的なWDMアプリケーション分析を示しています。

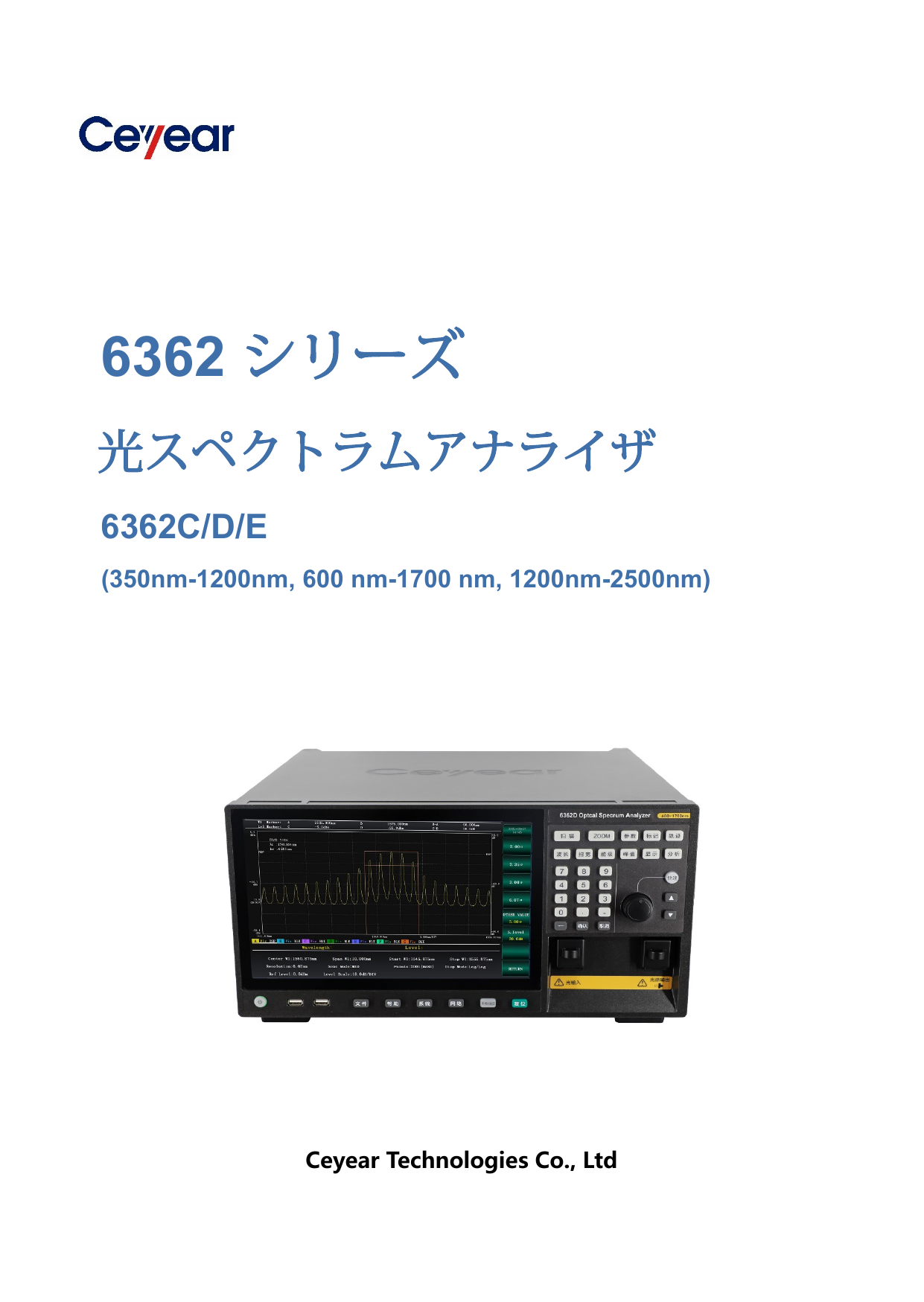

光スペクトラムアナライザ （OSA）の資料ダウンロード
