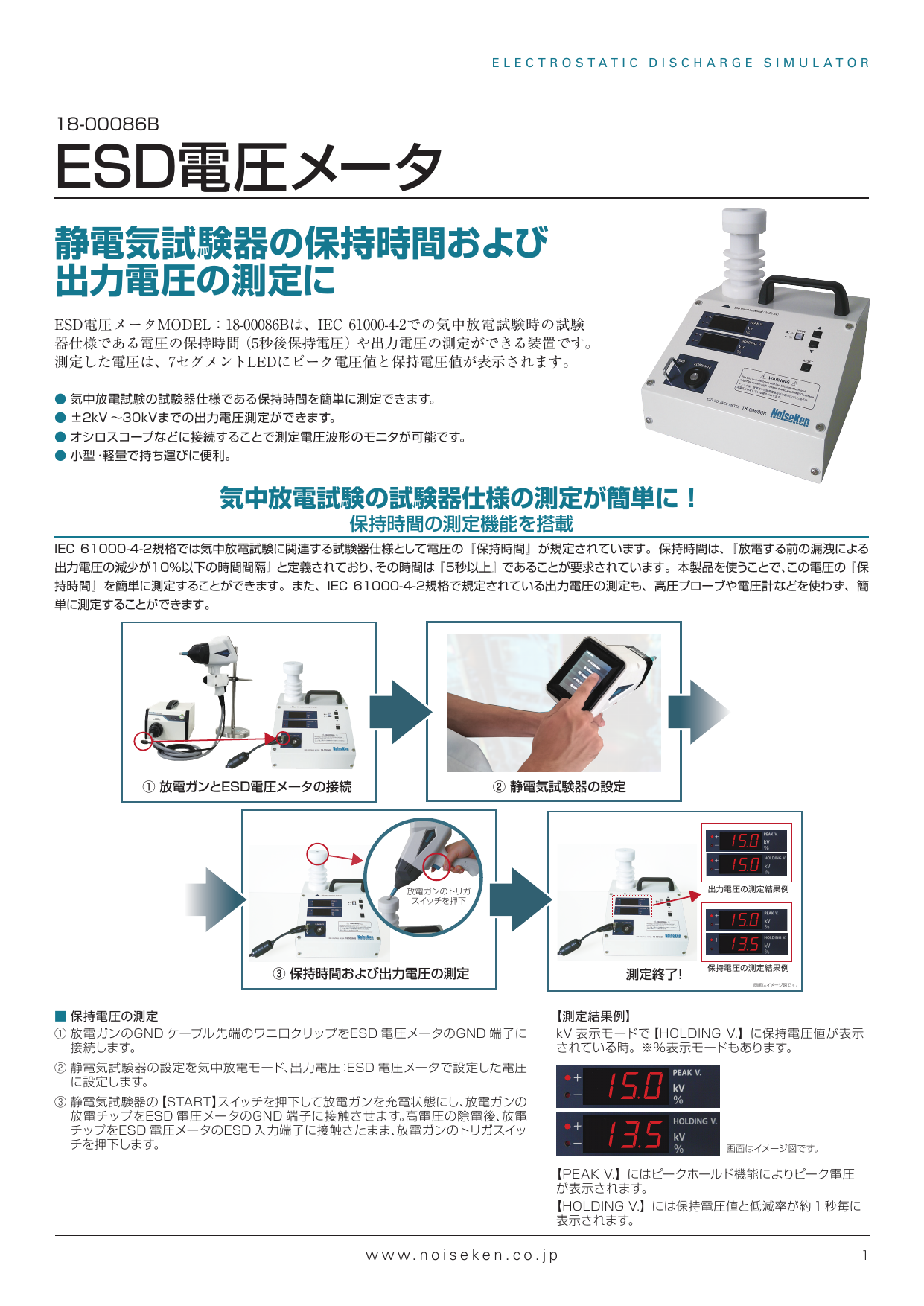

静電気試験器の保持時間および出力電圧の測定に
ESD電圧メータMODEL：18-00086Bは、IEC 61000-4-2での気中放電試験時の試験器仕様である電圧の保持時間（5秒後保持電圧）や出力電圧の測定ができる装置です。測定した電圧は、7セグメントLEDにピーク電圧値と保持電圧値が表示されます。
株式会社ノイズ研究所 ESD電圧メータ (18-00086B)
ESD電圧メータの特長
主な特長
● 気中放電試験の試験器仕様である保持時間（5秒後保持電圧）、出力電圧を簡単に測定できます。
● ±2kV～±30kVまでの出力電圧測定ができます。
● 小型・軽量で持ち運びに便利です。
気中放電試験の試験器仕様の測定が簡単に！

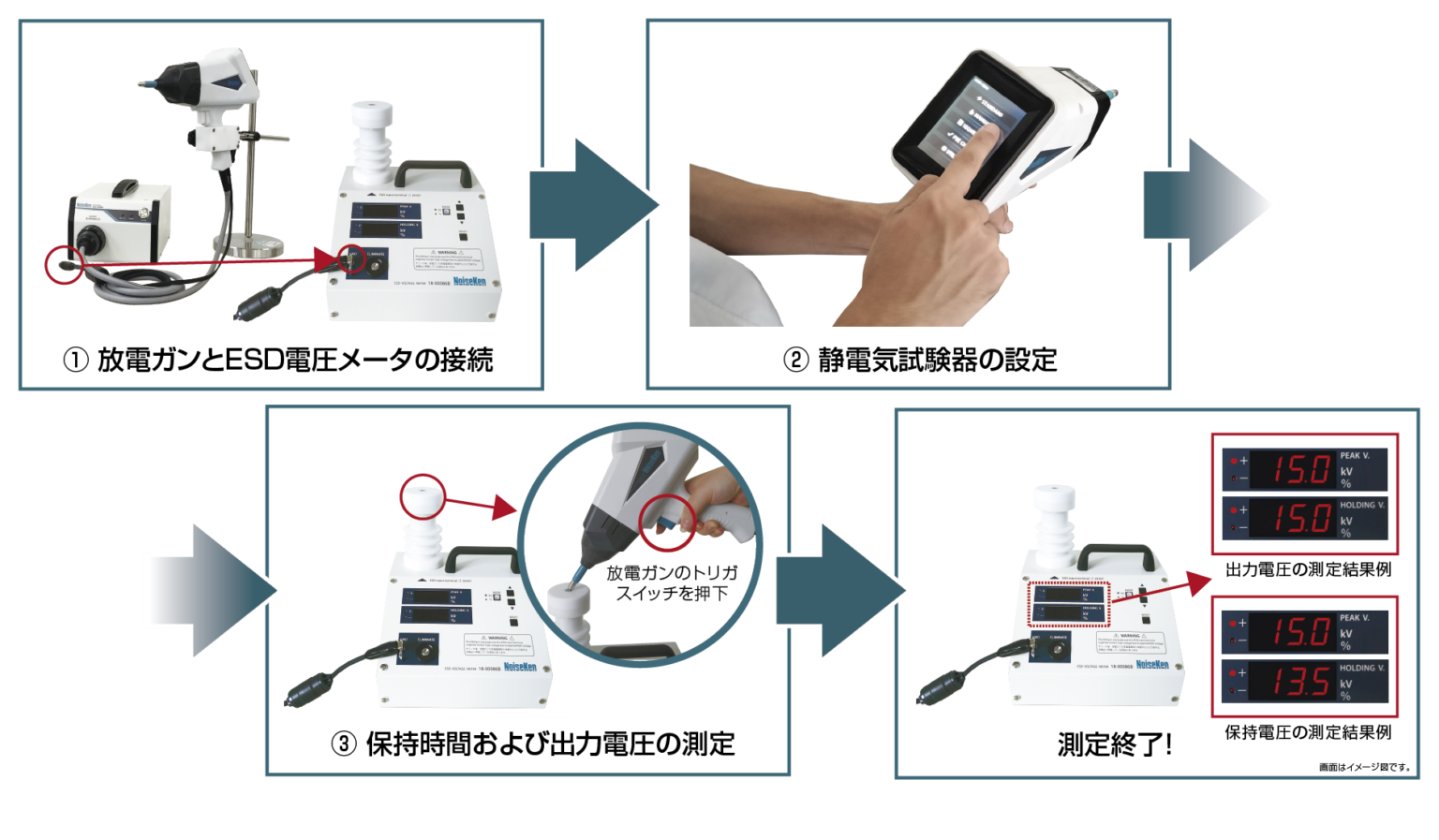

IEC 61000-4-2規格では気中放電試験に関連する試験器仕様として電圧の『保持時間』が規定されています。保持時間は、『放電する前の漏洩による出力電圧の減少が10%以下の時間間隔』と定義されており、その時間は『5秒以上』であることが要求されています。本製品を使うことで、この電圧の『保持時間』を簡単に測定することができます。また、IEC 61000-4-2規格で規定されている出力電圧の測定も、高圧プローブや電圧計などを使わず、簡単に測定することができます。
詳細仕様
項目 機能 / 性能 入力極性 正／負 入力電圧 ±2kV～30kV ※静電気試験器の設定電圧値 電圧表示精度（電圧表示モード） ±5%以内 ※DC入力に対して 表示機 電圧値：7セグメントLED4桁 極性：LED ブザー 内蔵 モニタ出力 BNCコネクタ 約1/10,000（30kV入力時、約3V出力） 出力精度：電圧表示値に対して、±20% GND端子 本製品筐体GNDと導通 除電端子 本製品筐体GNDと導通 入力抵抗 1TΩ±20% 分圧比 約1/3,333 チェック電圧設定範囲 2.0kV、4.0kV、8.0kV、15.0kV、20.0kV、25.0kV、30.0kV ※入力電圧の閾値はチェック電圧設定値の1/2 保持時間設定範囲 5.0～30.0秒 駆動電源 AC100V～240V±10% 50Hz／60Hz 消費電力 13VA 使用温度範囲 ＋15℃～＋35℃ 使用湿度範囲 30％RH～60％RH（結露なきこと） 外形寸法 （W)220mm×（H）256.5mm×（D)230mm（突起部含まず） 質量 約2kg
主な特長
● 気中放電試験の試験器仕様である保持時間（5秒後保持電圧）、出力電圧を簡単に測定できます。
● ±2kV～±30kVまでの出力電圧測定ができます。
● 小型・軽量で持ち運びに便利です。
気中放電試験の試験器仕様の測定が簡単に！
IEC 61000-4-2規格では気中放電試験に関連する試験器仕様として電圧の『保持時間』が規定されています。保持時間は、『放電する前の漏洩による出力電圧の減少が10%以下の時間間隔』と定義されており、その時間は『5秒以上』であることが要求されています。本製品を使うことで、この電圧の『保持時間』を簡単に測定することができます。また、IEC 61000-4-2規格で規定されている出力電圧の測定も、高圧プローブや電圧計などを使わず、簡単に測定することができます。
詳細仕様
項目 | 機能 / 性能 |
| 入力極性 | 正／負 |
| 入力電圧 | ±2kV～30kV ※静電気試験器の設定電圧値 |
| 電圧表示精度（電圧表示モード） | ±5%以内 ※DC入力に対して |
| 表示機 | 電圧値：7セグメントLED4桁 極性：LED |
| ブザー | 内蔵 |
| モニタ出力 | BNCコネクタ 約1/10,000（30kV入力時、約3V出力） 出力精度：電圧表示値に対して、±20% |
| GND端子 | 本製品筐体GNDと導通 |
| 除電端子 | 本製品筐体GNDと導通 |
| 入力抵抗 | 1TΩ±20% |
| 分圧比 | 約1/3,333 |
| チェック電圧設定範囲 | 2.0kV、4.0kV、8.0kV、15.0kV、20.0kV、25.0kV、30.0kV ※入力電圧の閾値はチェック電圧設定値の1/2 |
| 保持時間設定範囲 | 5.0～30.0秒 |
| 駆動電源 | AC100V～240V±10% 50Hz／60Hz |
| 消費電力 | 13VA |
| 使用温度範囲 | ＋15℃～＋35℃ |
| 使用湿度範囲 | 30％RH～60％RH（結露なきこと） |
| 外形寸法 | （W)220mm×（H）256.5mm×（D)230mm（突起部含まず） |
| 質量 | 約2kg |
