IEC61000‑4‑6試験の“入口”を正確に。
TBCDN‑M1は、IEC61000‑4‑6に準拠した伝導イミュニティ試験用のカップリング／デカップリングネットワークです。150kHz〜230MHzの妨害信号を電源ラインへ安定して注入し、試験の再現性を確保します。AC/DCラインに対応し、最大15Aまで使用可能です。
ウェーブクレスト株式会社 カップリングデカップリングネットワーク （CDN） M1 (TBCDN-M1)
カップリングデカップリングネットワーク （CDN） M1の特長
【製品概要】
TBCDN-M1は、IEC 61000-4-6に準拠した伝導イミュニティ試験用のカップリングデカップリングネットワーク （CDN）です。
TBCDN-M1は、IEC 61000-4-6 Annex D2に準拠しています。150kHz～230MHzの周波数範囲のコモンモード妨害信号を、シールドされていないACおよびDC電源ラインに注入するように設計されています。
【仕様】
最大供給電圧：300V AC、600V DC
最大電流：15A
周波数範囲：150 kHz～230 MHz
最大RF入力電力：6.5W CW
最大RF入力電圧：32 V
コモンモードインピーダンス：
150 kHz～24 MHz：150 Ω ± 20 Ω
24 MHz～80 MHz：150 Ω + 60 Ω / - 45 Ω
80 MHz～230 MHz：150 Ω ± 60 Ω
分圧比：
150 kHz～80 MHz：9.5 dB ± 1 dB
80 MHz～230 MHz：9.5 dB + 3 dB / - 2 dB
RF入力コネクタ：N型（メス）
EUT/AEコネクタ： 4mmバナナセーフティジャック、GND接続用ベースプレート4mmスロット
ハウジング材質：粉体塗装アルミニウム、ステンレススチール製ベースプレート
寸法：300 x 150 x 150 mm
重量：約2.5 kg
付属品：電圧分圧比およびコモンモードインピーダンスを含む個別テストプロトコル

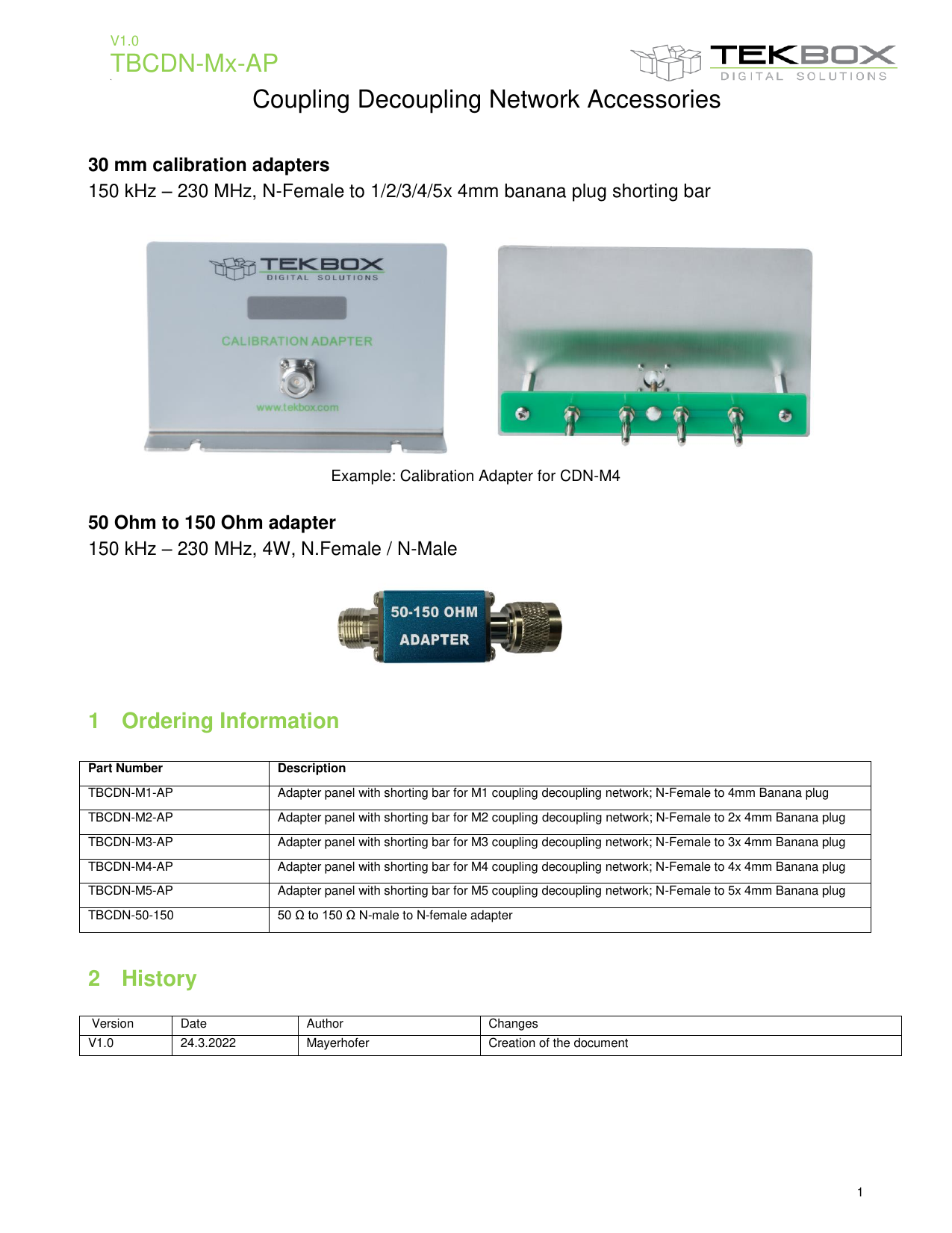

オプションアクセサリ：
ショートバーおよびNコネクタ付き30mmアダプタパネル
50Ω-150Ω Nオス-Nメスアダプタ
校正セット

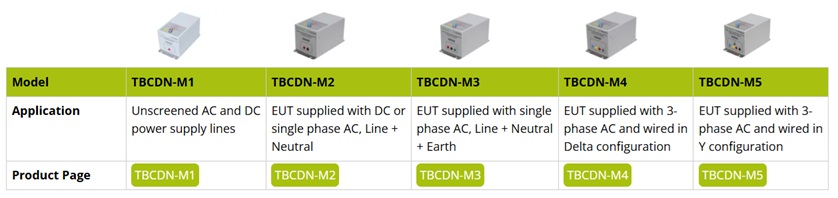

【ラインアップ】
伝導イミュニティ事前適合試験 - CDN方式
伝導イミュニティ試験の謎を解く - 落とし穴、校正、試験
【製品概要】
TBCDN-M1は、IEC 61000-4-6に準拠した伝導イミュニティ試験用のカップリングデカップリングネットワーク （CDN）です。
TBCDN-M1は、IEC 61000-4-6 Annex D2に準拠しています。150kHz～230MHzの周波数範囲のコモンモード妨害信号を、シールドされていないACおよびDC電源ラインに注入するように設計されています。
【仕様】
最大供給電圧：300V AC、600V DC
最大電流：15A
周波数範囲：150 kHz～230 MHz
最大RF入力電力：6.5W CW
最大RF入力電圧：32 V
コモンモードインピーダンス：
150 kHz～24 MHz：150 Ω ± 20 Ω
24 MHz～80 MHz：150 Ω + 60 Ω / - 45 Ω
80 MHz～230 MHz：150 Ω ± 60 Ω
分圧比：
150 kHz～80 MHz：9.5 dB ± 1 dB
80 MHz～230 MHz：9.5 dB + 3 dB / - 2 dB
RF入力コネクタ：N型（メス）
EUT/AEコネクタ： 4mmバナナセーフティジャック、GND接続用ベースプレート4mmスロット
ハウジング材質：粉体塗装アルミニウム、ステンレススチール製ベースプレート
寸法：300 x 150 x 150 mm
重量：約2.5 kg
付属品：電圧分圧比およびコモンモードインピーダンスを含む個別テストプロトコル
オプションアクセサリ：
ショートバーおよびNコネクタ付き30mmアダプタパネル
50Ω-150Ω Nオス-Nメスアダプタ
校正セット
【ラインアップ】
伝導イミュニティ事前適合試験 - CDN方式
伝導イミュニティ試験の謎を解く - 落とし穴、校正、試験

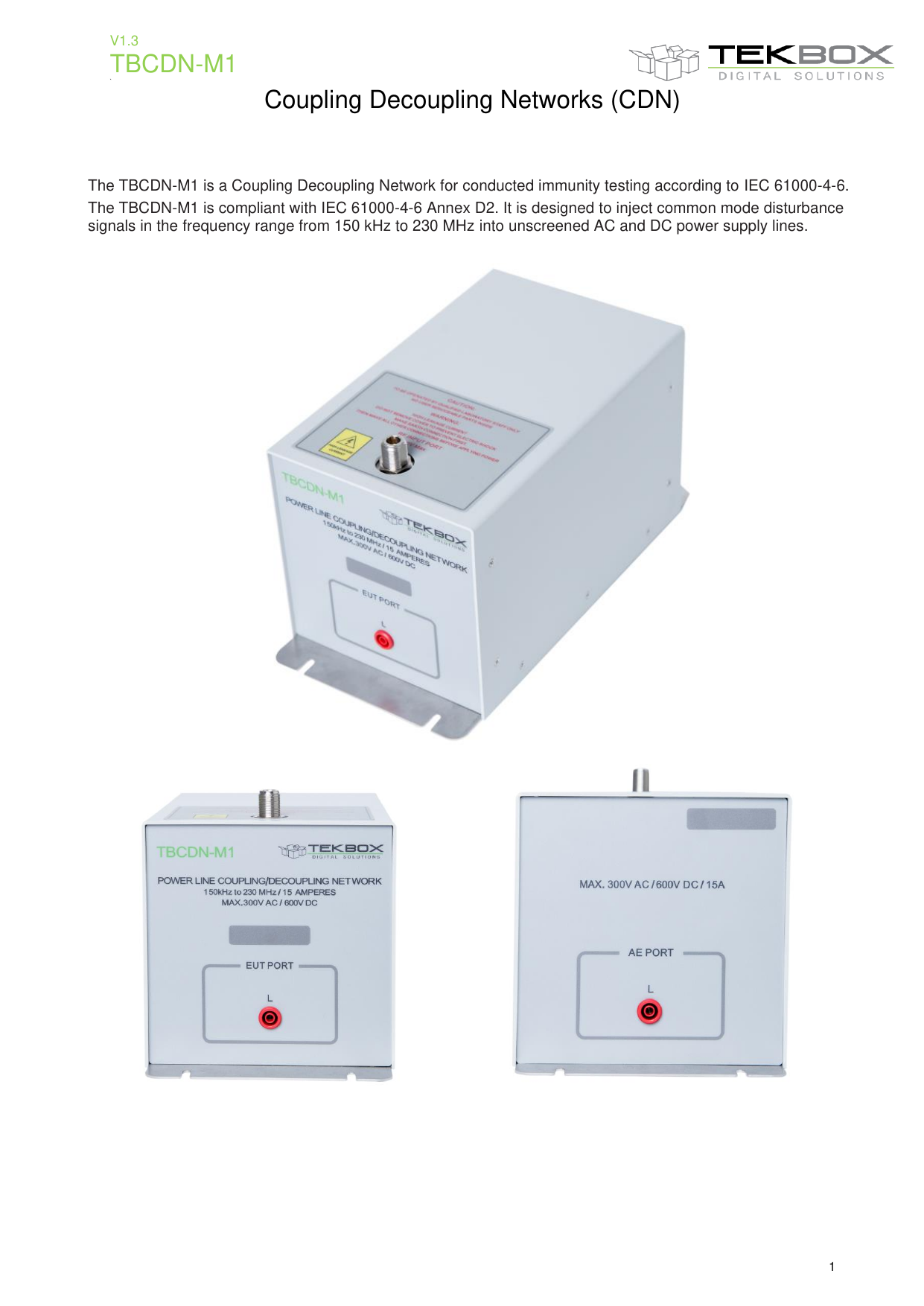

カップリングデカップリングネットワーク （CDN） M1の資料ダウンロード
