30MHz〜6GHzを一発チェック。RF漏洩の即席リファレンス。
TBCG1は、30 MHz〜6 GHzの広帯域にわたり均一なコンブスペクトラムを放射する小型RFコンブジェネレータです。EMCプリコンプライアンス試験や電波暗室・GTEM/TEMセルのセットアップ確認、RF漏洩評価などに最適で、内部アンテナにより手軽に放射基準信号を生成できます。9V電池駆動で持ち運びにも便利です。
ウェーブクレスト株式会社 放射コムジェネレータ (TBCG1シリーズ)
放射コムジェネレータの特長
【製品概要】

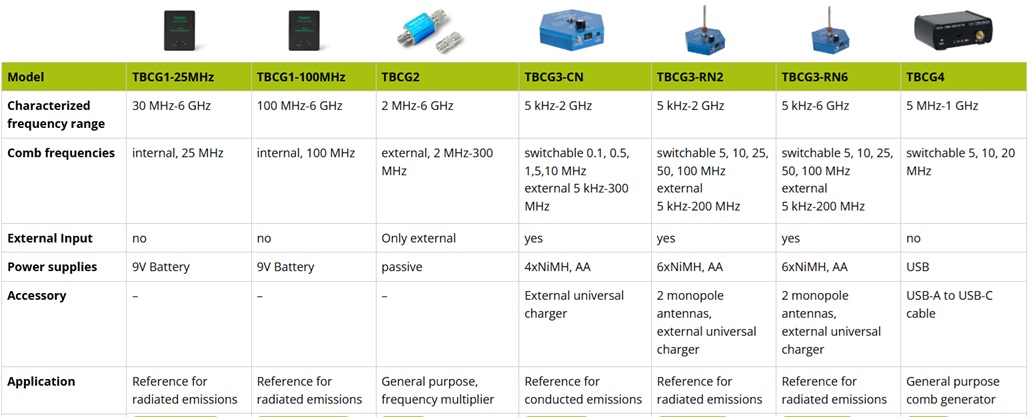

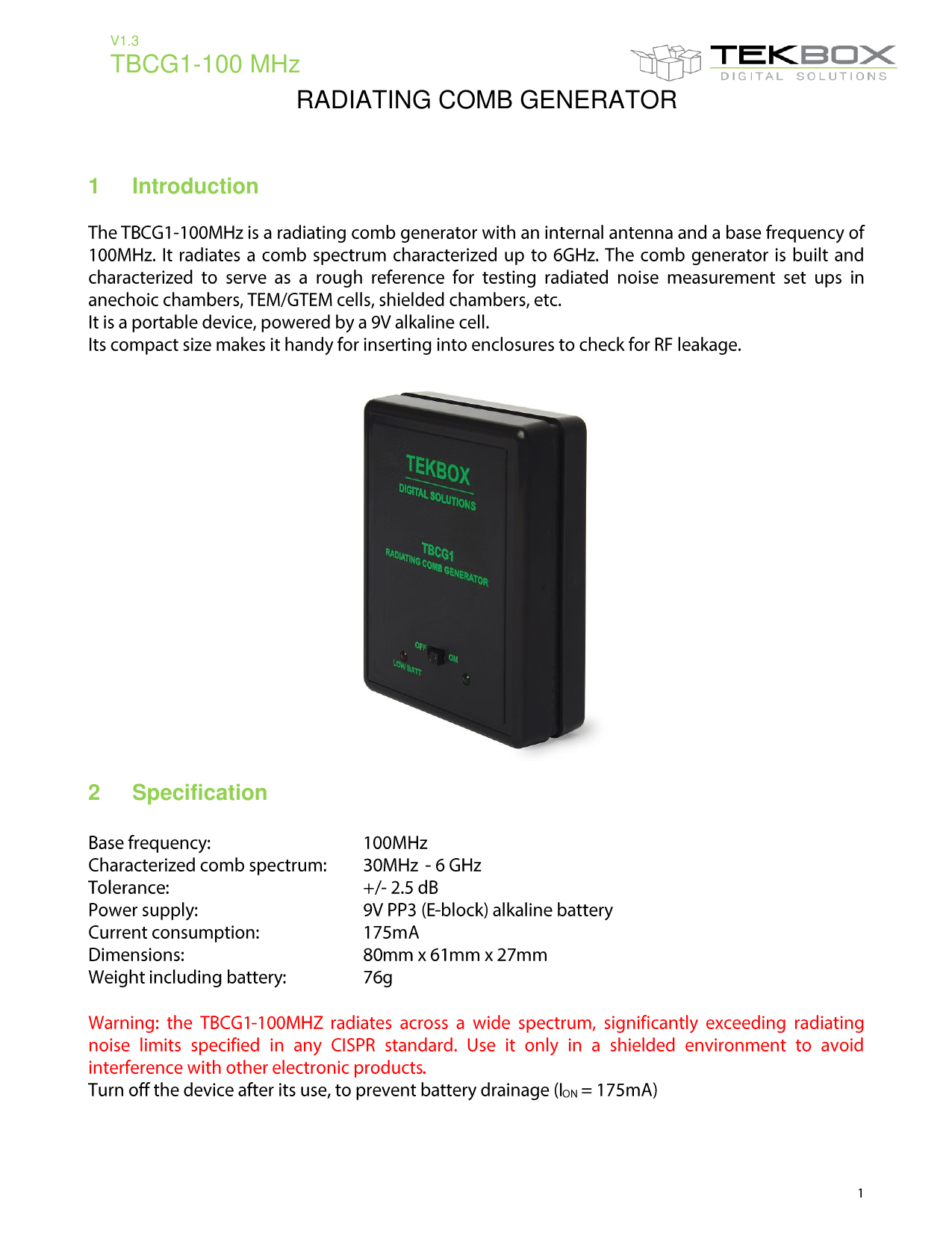

TBCG1-25MHzは、内蔵アンテナと基本周波数25MHzを備えた放射コムジェネレータです。最大6GHzまでの特性を持つコムスペクトルを放射します。このコムジェネレータは、電波暗室、TEM/GTEMセル、シールドチャンバーなどにおける放射ノイズ測定装置の試験用概略基準として設計・特性評価されています。
9Vアルカリ電池で駆動するポータブルデバイスです。また、2mmコネクタを使用して内蔵アンテナに並列接続できるダイポール素子も接続できます。
コンパクトなサイズのため、筐体内に挿入してRFリークを検査するのに便利です。
TBCG1-100MHzは、内蔵アンテナと基本周波数100MHzを備えた放射コムジェネレータです。最大6GHzまでの特性を持つコムスペクトルを放射します。コムジェネレーターは、無響室、TEM/GTEM セル、シールドチャンバーなどで放射ノイズ測定セットアップをテストするための大まかな基準として機能するように構築され、特性評価されています。
【仕様】
TBCG1-25MHz 仕様：
基本周波数：25MHz
特性コムスペクトル：30MHz～6GHz
許容誤差：+/- 3dB
電源：9V PP3（Eブロック）アルカリ電池
消費電流：80mA
寸法：80mm x 61mm x 27mm
電池を含む重量：76g
警告：TBCG1-25MHzは、CISPR規格で規定されている放射ノイズ限度を大幅に超える広いスペクトル範囲にわたって放射します。他の電子製品との干渉を避けるため、シールドされた環境でのみご使用ください。
電池の消耗を防ぐため、使用後は必ず電源をお切りください（ION = 80mA）。
TBCG1-100MHz 仕様：
基本周波数：100MHz
特性コムスペクトル：30MHz～6GHz
許容誤差：+/- 2.5dB
電源：9V PP3（Eブロック）アルカリ電池
消費電流：175mA
寸法：80mm x 61mm x 27mm
電池を含む重量：76g
警告：TBCG1-100MHzは、CISPR規格で規定されている放射ノイズ限度を大幅に超える広いスペクトル範囲にわたって放射します。他の電子製品との干渉を避けるため、シールドされた環境でのみご使用ください。
電池の消耗を防ぐため、使用後は必ず電源をお切りください（ION = 175mA）。
【コムジェネレータ】
コムジェネレータは、等間隔に配置されたスペクトル線からなる広いスペクトル線を生成します。コム周波数は、隣接するスペクトル線間の周波数差に等しくなります。コムジェネレータは、伝導性または放射性エミッションの試験装置に使用される専用の「干渉源」です。放射性エミッション試験用のコムジェネレータは、吸収箱内で特性評価されているため、非理想的な試験装置の基準源として使用できます。
【製品概要】
TBCG1-25MHzは、内蔵アンテナと基本周波数25MHzを備えた放射コムジェネレータです。最大6GHzまでの特性を持つコムスペクトルを放射します。このコムジェネレータは、電波暗室、TEM/GTEMセル、シールドチャンバーなどにおける放射ノイズ測定装置の試験用概略基準として設計・特性評価されています。
9Vアルカリ電池で駆動するポータブルデバイスです。また、2mmコネクタを使用して内蔵アンテナに並列接続できるダイポール素子も接続できます。
コンパクトなサイズのため、筐体内に挿入してRFリークを検査するのに便利です。
TBCG1-100MHzは、内蔵アンテナと基本周波数100MHzを備えた放射コムジェネレータです。最大6GHzまでの特性を持つコムスペクトルを放射します。コムジェネレーターは、無響室、TEM/GTEM セル、シールドチャンバーなどで放射ノイズ測定セットアップをテストするための大まかな基準として機能するように構築され、特性評価されています。
【仕様】
TBCG1-25MHz 仕様：
基本周波数：25MHz
特性コムスペクトル：30MHz～6GHz
許容誤差：+/- 3dB
電源：9V PP3（Eブロック）アルカリ電池
消費電流：80mA
寸法：80mm x 61mm x 27mm
電池を含む重量：76g
警告：TBCG1-25MHzは、CISPR規格で規定されている放射ノイズ限度を大幅に超える広いスペクトル範囲にわたって放射します。他の電子製品との干渉を避けるため、シールドされた環境でのみご使用ください。
電池の消耗を防ぐため、使用後は必ず電源をお切りください（ION = 80mA）。
TBCG1-100MHz 仕様：
基本周波数：100MHz
特性コムスペクトル：30MHz～6GHz
許容誤差：+/- 2.5dB
電源：9V PP3（Eブロック）アルカリ電池
消費電流：175mA
寸法：80mm x 61mm x 27mm
電池を含む重量：76g
警告：TBCG1-100MHzは、CISPR規格で規定されている放射ノイズ限度を大幅に超える広いスペクトル範囲にわたって放射します。他の電子製品との干渉を避けるため、シールドされた環境でのみご使用ください。
電池の消耗を防ぐため、使用後は必ず電源をお切りください（ION = 175mA）。
【コムジェネレータ】
コムジェネレータは、等間隔に配置されたスペクトル線からなる広いスペクトル線を生成します。コム周波数は、隣接するスペクトル線間の周波数差に等しくなります。コムジェネレータは、伝導性または放射性エミッションの試験装置に使用される専用の「干渉源」です。放射性エミッション試験用のコムジェネレータは、吸収箱内で特性評価されているため、非理想的な試験装置の基準源として使用できます。
