自動車から航空まで、確かなEMC測定を支える ― TBL0510-1
TBL0510-1は、TekBox社が提供する5µHライン・インピーダンス安定化ネットワーク（LISN）で、100kHz～400MHzの周波数範囲に対応した伝導エミッション測定用の機器です。
ウェーブクレスト株式会社 ラインインピーダンス安定化ネットワーク LISN 5uH (TBL0510-1)
ラインインピーダンス安定化ネットワーク LISN 5uH の特長
製品概要
TBL0510-1は、100kHz～400MHzの周波数範囲における伝導性エミッション測定用に設計された、手頃な価格の5µH LISNです。CISPR-25（EN 55025）、多数の自動車メーカー規格、MIL-STD-461F、DO-160、AECTP-500、ISO 7637-2に準拠しています。
LISNは、EUT（被試験機器）の電源ラインに挿入されます。DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用して、BNCコネクタで測定できます。ソース（電源）端子とDUT端子は、5µHインダクタによってデカップリングされています。2台のTBL0510-1をTekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。
仕様
● 周波数範囲：10 kHz～400 MHz（標準および外付けコンデンサによって異なります）
● 直流抵抗：40 mΩ
● 連続電流：10 A
● 公称動作電圧範囲：0～60 V DC
● 内部部品の絶対最大定格：200 V DC、外付け1µFコンデンサ：100 V
● サージ保護機能内蔵
● LISNを7637-2試験に使用する際に簡単に取り外せる、外付け1µFソースコンデンサ
製品概要
TBL0510-1は、100kHz～400MHzの周波数範囲における伝導性エミッション測定用に設計された、手頃な価格の5µH LISNです。CISPR-25（EN 55025）、多数の自動車メーカー規格、MIL-STD-461F、DO-160、AECTP-500、ISO 7637-2に準拠しています。
LISNは、EUT（被試験機器）の電源ラインに挿入されます。DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用して、BNCコネクタで測定できます。ソース（電源）端子とDUT端子は、5µHインダクタによってデカップリングされています。2台のTBL0510-1をTekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。
仕様
● 周波数範囲：10 kHz～400 MHz（標準および外付けコンデンサによって異なります）
● 直流抵抗：40 mΩ
● 連続電流：10 A
● 公称動作電圧範囲：0～60 V DC
● 内部部品の絶対最大定格：200 V DC、外付け1µFコンデンサ：100 V
● サージ保護機能内蔵
● LISNを7637-2試験に使用する際に簡単に取り外せる、外付け1µFソースコンデンサ

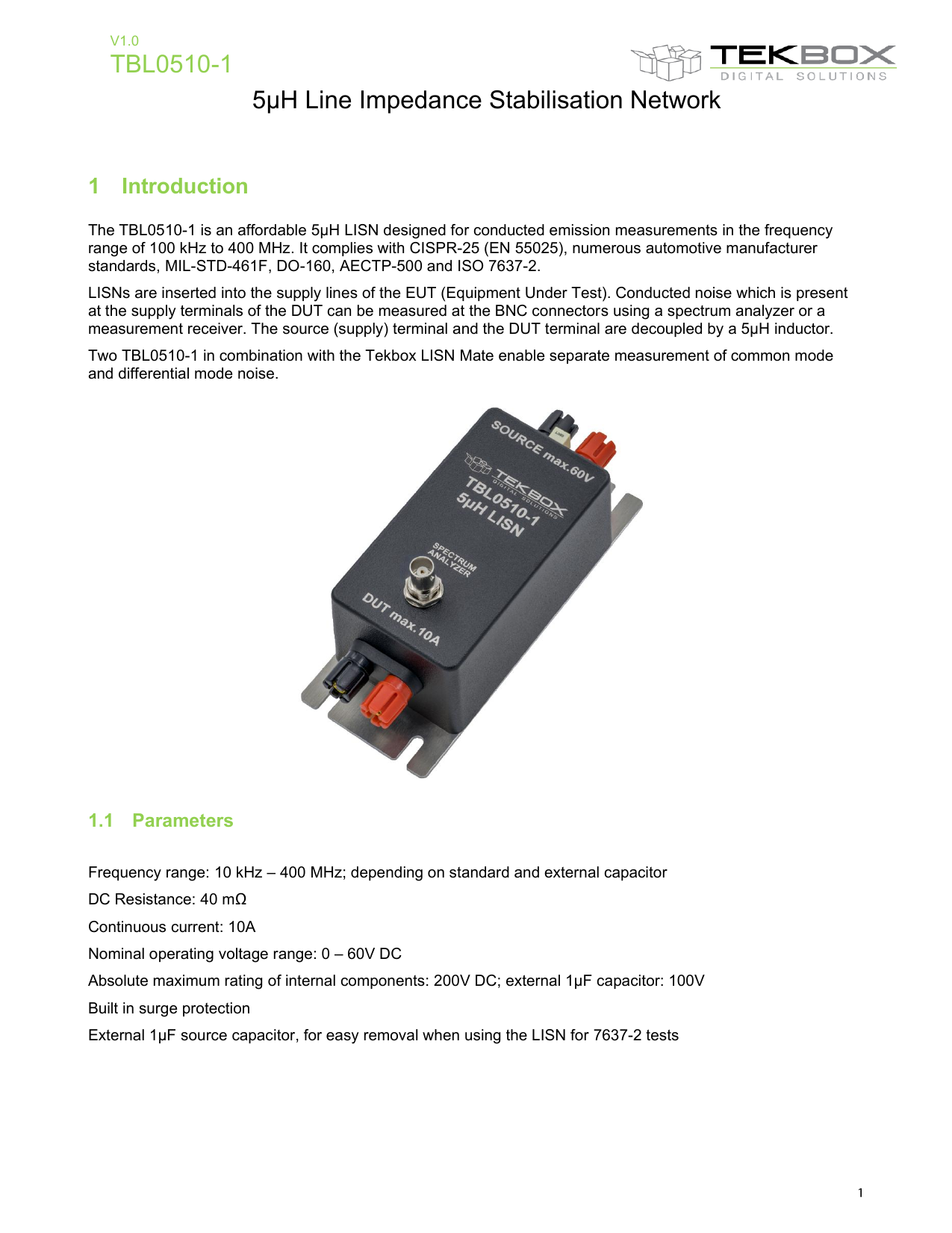

ラインインピーダンス安定化ネットワーク LISN 5uH の資料ダウンロード
