30MHzから1GHzまで、確かな測定を支える ― TBCP2-30M1000
TBCP2-30M1000は、TekBox社が提供するスナップオン型RF電流モニタリングプローブで、EMCプリコンプライアンス試験に最適です。10kHz～1GHzの周波数範囲に対応し、30MHz～900MHzの3dB帯域幅、22dBΩ±2dBΩのトランスインピーダンスを備えています。
ウェーブクレスト株式会社 スナップオンRF電流モニタリングプローブ 32mm 周波数範囲：10kHz～1GHz (TBCP2-30M1000)
スナップオンRF電流モニタリングプローブ 32mm 周波数範囲：10kHz～1GHzの特長
製品概要
TBCP2-30M1000はスナップオン式のRF電流モニタリングプローブで、Tekbox社の手頃な価格のEMCプリコンプライアンス試験機器シリーズに加わりました。このプローブは、10kHz～1GHzの周波数範囲で特性評価されています。 30MHz～900MHzの3dB帯域幅、25MHz～1GHzの伝達インピーダンス22dBΩ±2dBΩを備えています。RF電流モニタリングプローブの口径は32mmです。
Tekboxは、TBCP2シリーズのスナップオン式電流プローブに対応する校正治具を提供しています。
仕様
● 特性周波数範囲：10kHz～1GHz
● 3dB帯域幅：30MHz～900MHz
● 伝達インピーダンス：25MHz～1GHzで22dBΩ±2dBΩ
● 最大一次電流（DC～400Hz）：>50A（第5章のグラフを参照）
● 最大一次電流（RF）：10A
● 最大パルス電流：50A
● 電流時間積：0.007As
● 最大コア温度：125℃
● コネクタタイプ：N型メス
● 開口径：32mm
● 外径：73mm
● 高さ：20mm
● 重量：320g
製品概要
TBCP2-30M1000はスナップオン式のRF電流モニタリングプローブで、Tekbox社の手頃な価格のEMCプリコンプライアンス試験機器シリーズに加わりました。このプローブは、10kHz～1GHzの周波数範囲で特性評価されています。 30MHz～900MHzの3dB帯域幅、25MHz～1GHzの伝達インピーダンス22dBΩ±2dBΩを備えています。RF電流モニタリングプローブの口径は32mmです。
Tekboxは、TBCP2シリーズのスナップオン式電流プローブに対応する校正治具を提供しています。
仕様
● 特性周波数範囲：10kHz～1GHz
● 3dB帯域幅：30MHz～900MHz
● 伝達インピーダンス：25MHz～1GHzで22dBΩ±2dBΩ
● 最大一次電流（DC～400Hz）：>50A（第5章のグラフを参照）
● 最大一次電流（RF）：10A
● 最大パルス電流：50A
● 電流時間積：0.007As
● 最大コア温度：125℃
● コネクタタイプ：N型メス
● 開口径：32mm
● 外径：73mm
● 高さ：20mm
● 重量：320g

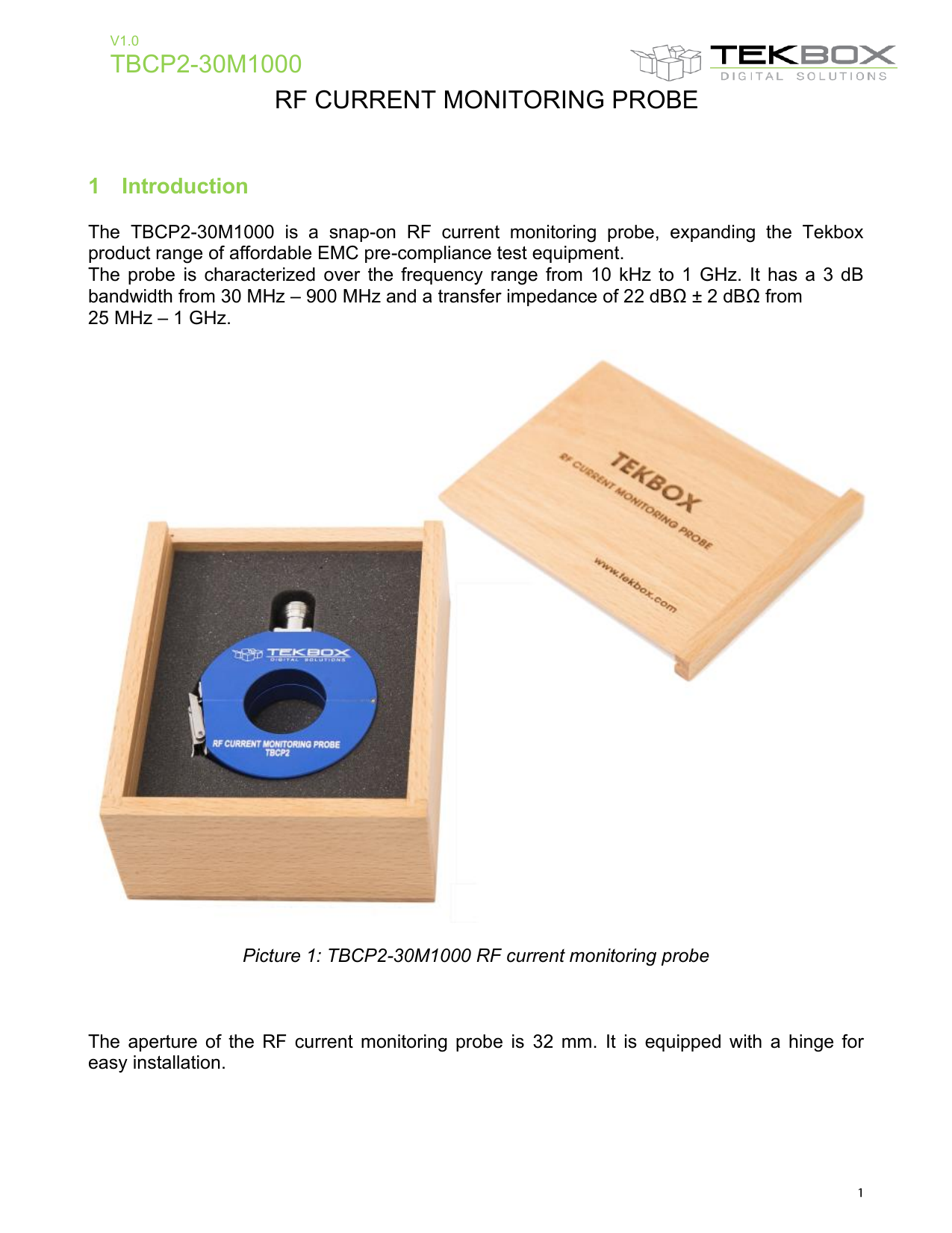

スナップオンRF電流モニタリングプローブ 32mm 周波数範囲：10kHz～1GHzの資料ダウンロード
