高周波を制御し、測定を安定へ
TBLVHF-Bは、VHF帯（30–300MHz）の放射エミッション測定用に設計されたバランス型ライン・インピーダンス安定化ネットワーク（LISN）です。規格に準拠した終端インピーダンスを提供し、安定した測定環境を実現します。コンパクト設計で、信頼性の高いEMC試験をサポートします。
ウェーブクレスト株式会社 バランス型VHFラインインピーダンス安定化ネットワーク (TBLVHF-B)
バランス型VHFラインインピーダンス安定化ネットワークの特長
製品概要
TBLVHF-B型平衡型超短波インピーダンス安定化回路網（平衡型VHF）
LISNは、放射エミッション試験装置において、EUT（被試験装置）に電力を供給するAC電源ケーブルに規定のRF終端インピーダンスを提供する擬似電源回路網です。LISNは、保護接地の有無にかかわらずEUTに適しており、規定の対称線路インピーダンスを提供することで、平衡負荷を実現します。
仕様
● 保護接地の有無にかかわらず、主電源供給のEUT向けに設計されています
● 周波数範囲：30～300 MHz
● 最大供給電圧：250 V AC
● 最大供給電流：16 A rms
● 規定の終端インピーダンス
● 40 dB以上のアイソレーション
● 各国の規定電源ソケット
● コンパクト設計
● CISPR 16-1-4準拠
製品概要
TBLVHF-B型平衡型超短波インピーダンス安定化回路網（平衡型VHF）
LISNは、放射エミッション試験装置において、EUT（被試験装置）に電力を供給するAC電源ケーブルに規定のRF終端インピーダンスを提供する擬似電源回路網です。LISNは、保護接地の有無にかかわらずEUTに適しており、規定の対称線路インピーダンスを提供することで、平衡負荷を実現します。
仕様
● 保護接地の有無にかかわらず、主電源供給のEUT向けに設計されています
● 周波数範囲：30～300 MHz
● 最大供給電圧：250 V AC
● 最大供給電流：16 A rms
● 規定の終端インピーダンス
● 40 dB以上のアイソレーション
● 各国の規定電源ソケット
● コンパクト設計
● CISPR 16-1-4準拠

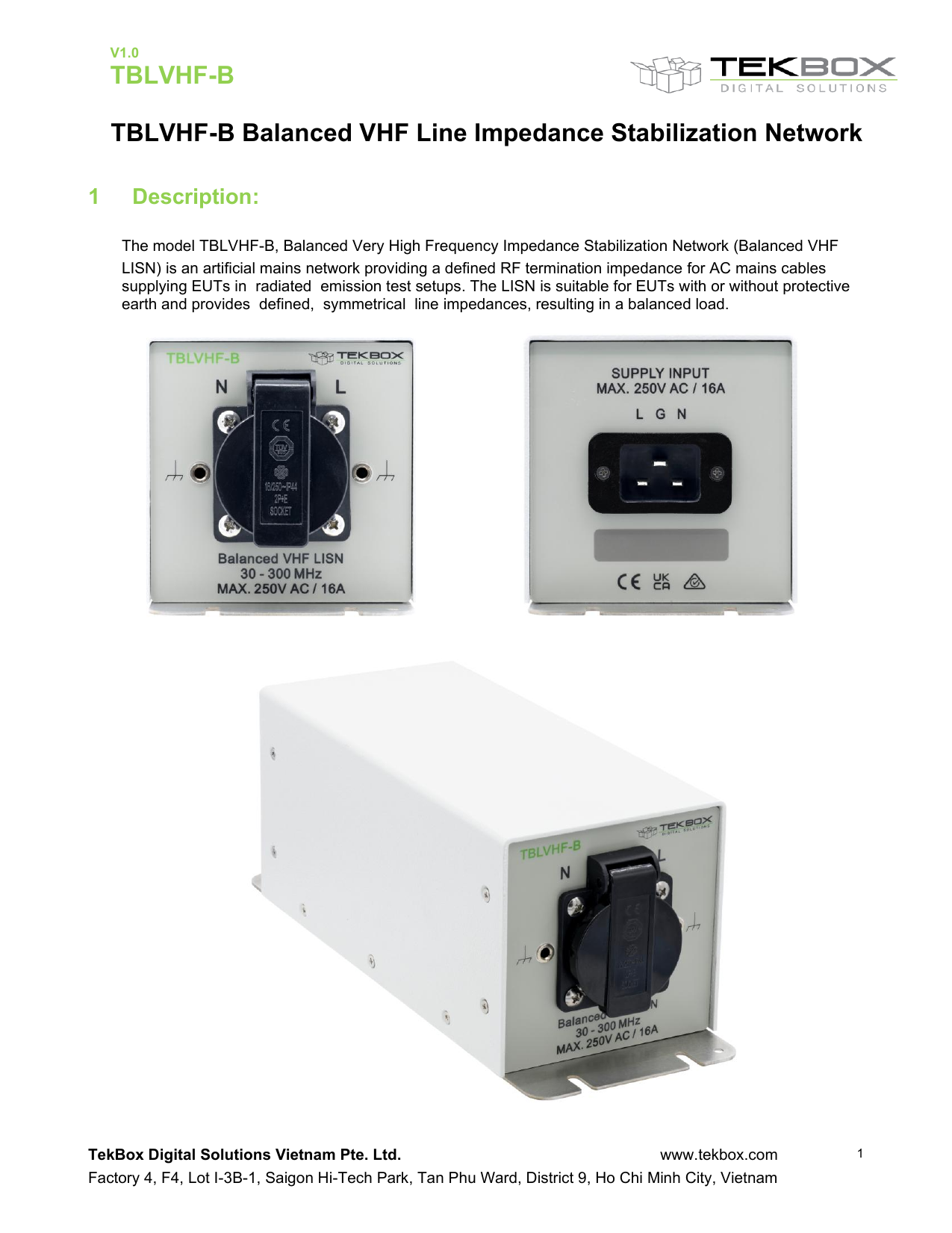

バランス型VHFラインインピーダンス安定化ネットワークの資料ダウンロード
