限られたスペースで簡単に試験環境を構築が可能
LISNを電源ラインに挿入することによって、EUTからみた電源ラインのインピーダンスを一定にする。

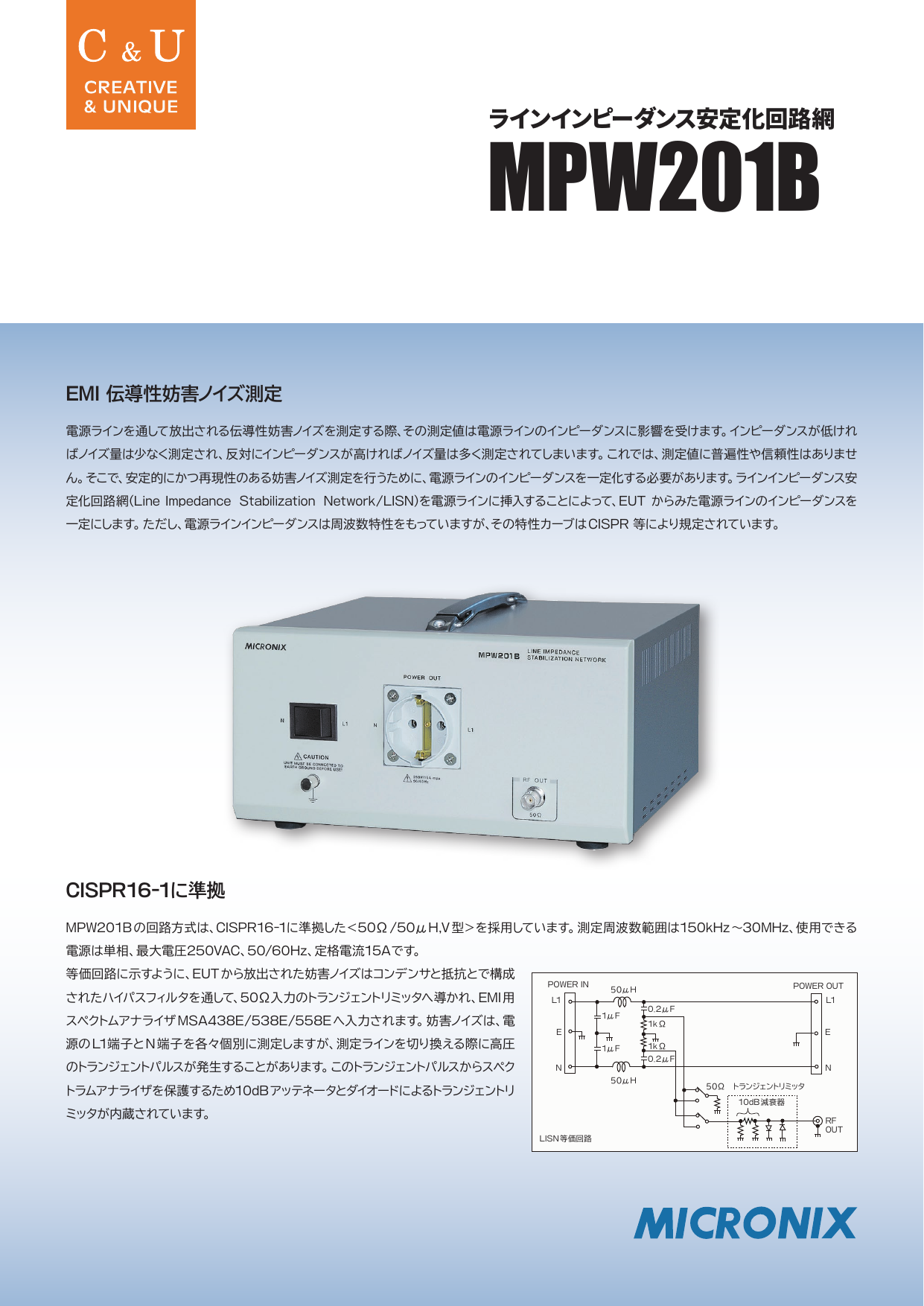

マイクロニクス株式会社 ラインインピーダンス安定化回路網(LISN) (MPW201B)
ラインインピーダンス安定化回路網(LISN)の特長
仕様
周波数範囲 150kHz～30MHz 回路形式 50オーム/50μH、V型(CISPR16－1準拠) インピーダンス誤差 ±20％ 測定線路相数 単相 最大電源電圧 250VAC 定格電流 15A 電源周波数 50/60Hz RFコネクタ BNC トランジェントリミッタ 内蔵 動作温度 0～４0℃(性能保証は23±10℃) 大きさ 260(W)×125(H)×220(D)mm（突起物は除く） 重さ 約2.3kg
LISN（MPW201B）に内蔵されているコンデンサによる漏洩電流は約53mA＠AC100V/50Hzになり、感電や電源のブレーカが動作する可能性があります。絶縁トランスまたは交流安定化電源を本製品とは別に用意して頂き、LISN（MPW201B）とAC電源ライン間に設置する事を推奨します。
仕様
| 周波数範囲 | 150kHz～30MHz |
|---|---|
| 回路形式 | 50オーム/50μH、V型(CISPR16－1準拠) |
| インピーダンス誤差 | ±20％ |
| 測定線路相数 | 単相 |
| 最大電源電圧 | 250VAC |
| 定格電流 | 15A |
| 電源周波数 | 50/60Hz |
| RFコネクタ | BNC |
| トランジェントリミッタ | 内蔵 |
| 動作温度 | 0～４0℃(性能保証は23±10℃) |
| 大きさ | 260(W)×125(H)×220(D)mm（突起物は除く） |
| 重さ | 約2.3kg |
LISN（MPW201B）に内蔵されているコンデンサによる漏洩電流は約53mA＠AC100V/50Hzになり、感電や電源のブレーカが動作する可能性があります。絶縁トランスまたは交流安定化電源を本製品とは別に用意して頂き、LISN（MPW201B）とAC電源ライン間に設置する事を推奨します。
ラインインピーダンス安定化回路網(LISN)の資料ダウンロード
Contact
ラインインピーダンス安定化回路網(LISN)に関するお問い合わせ
出展企業情報
- 企業名
-
マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
