最大 2.50V および 16A の供給電圧を持つ単相 AC 電源機器をテストするために設計

CISPR 16-1-2 規格で規定されているように、9kHz ～ 30MHz の周波数範囲で電源ラインの伝導エミッションを測定するために設計されたラインインピーダンス安定化ネットワークです

製品名: ラインインピーダンス安定化ネットワーク 50µH LISN

型番: TBL5016-2C

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

ラインインピーダンス安定化ネットワーク 50µH LISNの特長

製品概要

TBL5016-2C は、CISPR 16-1-2 規格で規定されているように、9kHz ～ 30MHz の周波数範囲で電源ラインの伝導放射を測定するために設計されたラインインピーダンス安定化ネットワークです。このデバイスは、最大 2.50V および 16A の供給電圧を持つ単相 AC 電源機器をテストするために設計されています。伝導ノイズは、相および中性導体で測定できます。TBL5016-2C には、ラインセレクタースイッチ、切り替え可能なリミッター/ハイパスフィルター/減衰器、延長ケーブルを模倣する PE スイッチ、および擬似ハンド接続が備わっています。

このデバイスは、国固有の EUT コネクタで利用できます。

仕様

・周波数範囲: 9 kHz ～ 30 MHz

・インピーダンス: 50 Ω ║ (50 µH + 5 Ω)

・人工手: 220 pF + 511 Ω

・切り替え可能な PE: 50 Ω ║ 50 µH

・リミッター / 減衰器 / ハイパスフィルター: +6dBm / 10 dB /150 kHz ～ 30 MHz

・空芯インダクター

・ライン電圧: 最大 250V / 50/60 Hz または DC

・最大電流: 16 A @ 23°C

・EUT ソケット: 国別

・測定コネクタ: 50 Ω BNC

・電源コネクタ: IEC 60320 C19

・動作温度範囲: +5°C ～ + 40°C、5% ～ 80% RH

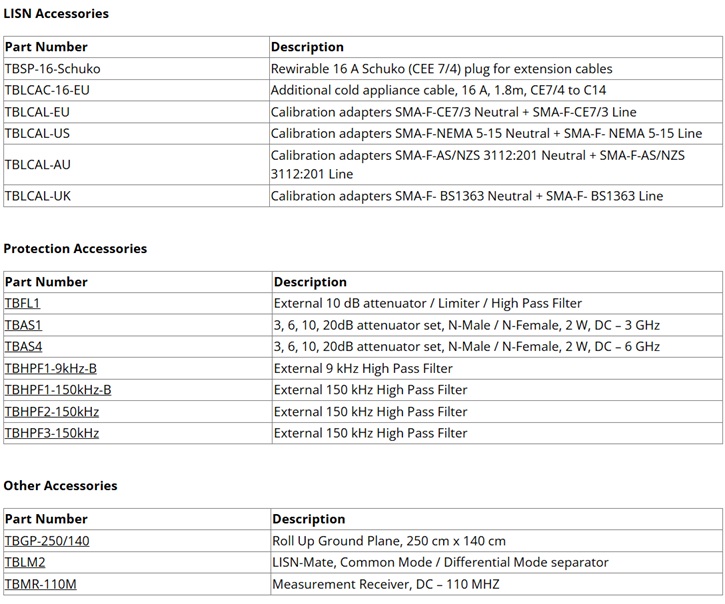

オプション・アクセサリ

ラインインピーダンス安定化ネットワーク 50µH LISNの資料ダウンロード

ラインインピーダンス安定化ネットワーク TBL5016-2C マニュアル（英語）
12.60 MB
