ウェーブクレスト株式会社 ラインインピーダンス安定化ネットワーク 50µH LISN (TBL5008-2C)
ラインインピーダンス安定化ネットワーク 50µH LISNの特長
製品概要
TBL5008-2C は、CISPR 16-1-2 規格で規定されているように、9kHz ～ 30MHz の周波数範囲で電源ラインの伝導エミッションを測定するために設計されたライン インピーダンス安定化ネットワークです。このデバイスは、最大 250V および 8A の供給電圧を持つ単相 AC 電源機器をテストするために設計されています。伝導ノイズは、相および中性導体で測定できます。TBL5008-2C には、ライン セレクタ スイッチ、切り替え可能なリミッター/ハイパス フィルター/減衰器、延長ケーブルを模倣する PE スイッチ、および擬似ハンド接続が備わっています。このデバイスは、国固有の EUT コネクタで利用できます。 仕様
周波数範囲: 9 kHz ～ 30 MHzインピーダンス: 50 Ω ║ (50 µH + 5 Ω)人工手: 220 pF + 511 Ω切り替え可能な PE: 50 Ω ║ 50 µHリミッター / 減衰器 / ハイパス フィルター: +6dBm / 10 dB /150 kHz ～ 30 MHz空芯インダクターライン電圧: 最大 250V / 50/60 Hz または DC最大電流: 8 A @ 23°CEUT ソケット: 国別測定コネクタ: 50 Ω BNC電源コネクタ: IEC 60320 C13動作温度範囲: +5°C ～ + 40°C、5% ～ 80% RH オプション・アクセサリ
製品概要
TBL5008-2C は、CISPR 16-1-2 規格で規定されているように、9kHz ～ 30MHz の周波数範囲で電源ラインの伝導エミッションを測定するために設計されたライン インピーダンス安定化ネットワークです。このデバイスは、最大 250V および 8A の供給電圧を持つ単相 AC 電源機器をテストするために設計されています。伝導ノイズは、相および中性導体で測定できます。TBL5008-2C には、ライン セレクタ スイッチ、切り替え可能なリミッター/ハイパス フィルター/減衰器、延長ケーブルを模倣する PE スイッチ、および擬似ハンド接続が備わっています。
このデバイスは、国固有の EUT コネクタで利用できます。
仕様
周波数範囲: 9 kHz ～ 30 MHz
インピーダンス: 50 Ω ║ (50 µH + 5 Ω)
人工手: 220 pF + 511 Ω
切り替え可能な PE: 50 Ω ║ 50 µH
リミッター / 減衰器 / ハイパス フィルター: +6dBm / 10 dB /150 kHz ～ 30 MHz
空芯インダクター
ライン電圧: 最大 250V / 50/60 Hz または DC
最大電流: 8 A @ 23°C
EUT ソケット: 国別
測定コネクタ: 50 Ω BNC
電源コネクタ: IEC 60320 C13
動作温度範囲: +5°C ～ + 40°C、5% ～ 80% RH

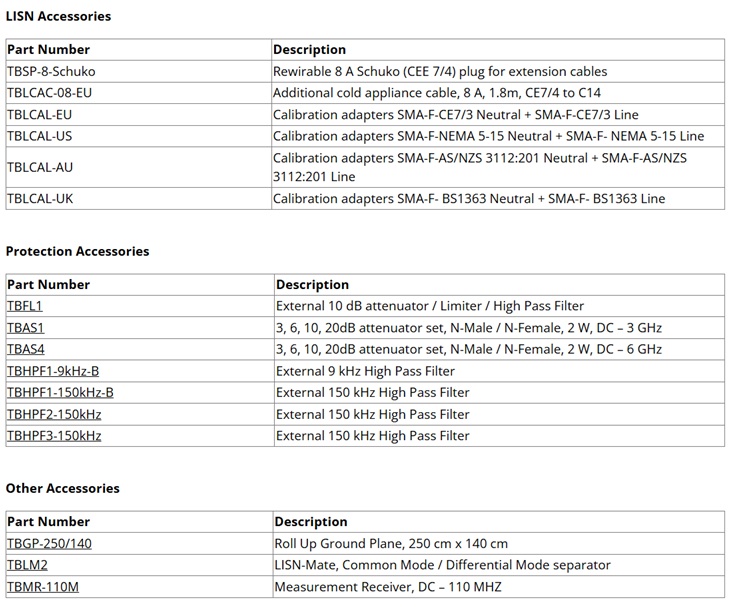

オプション・アクセサリ
