これからの静電気試験をもっと楽に！

帯電した人体からの静電気放電現象を模擬し、電子機器の静電気放電に対する耐性を評価するための試験器です。電子機器の操作パネルやボタンスイッチ、筺体などに帯電した人体が接近して生じる静電気放電は、高電圧かつ高周波のノイズを発生し、電子機器の誤動作を引き起こす要因となります。静電気放電によるノイズを再現する静電気試験は、市場でのノイズによるトラブルを防ぐ必要不可欠なイミュニティ試験のひとつです。

製品名: 【NEW】静電気試験器

型番: ESS-PS1 & GT-31S

価格: お問合せ下さい

発売日: 発売中

お問い合わせはこちら

【NEW】静電気試験器の特長

IEC 61000-4-2 / ISO 10605 規格準拠。
放電ガンにタッチパネルを搭載し操作性を向上。
バッテリー駆動により可搬性が向上。大型機器などへの試験が便利に。
試験を確実に実施するための、簡易の始業前点検用プリチェック機能付き。
CRユニットもワンタッチ交換。

※静電気試験自動化のご要望につきましては弊社営業までお問い合わせ下さい。

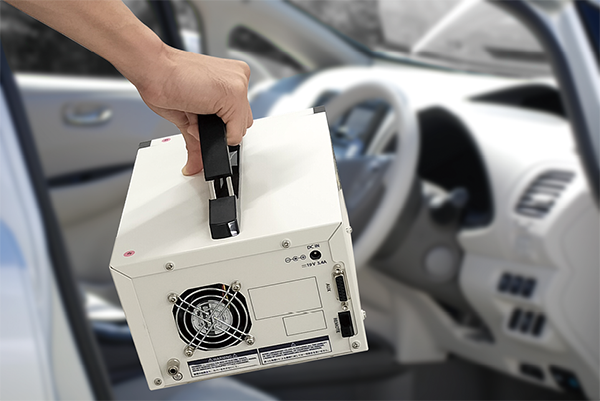

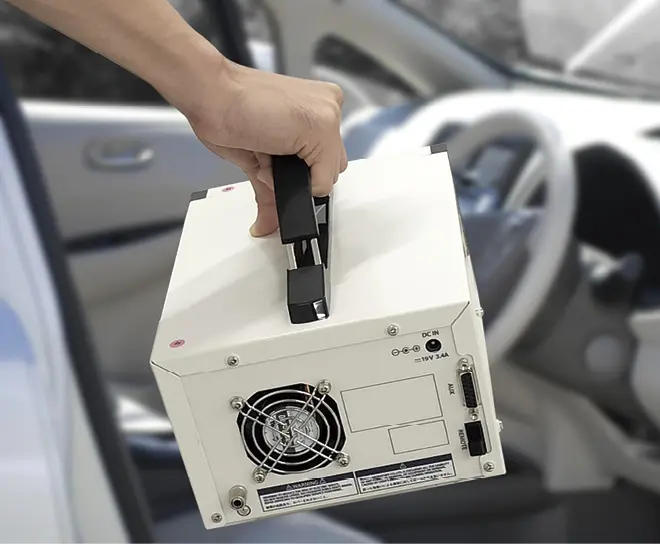

試験の自由度が拡大：タッチパネルを搭載・バッテリー駆動により試験が楽に

放電ガンにタッチパネルを搭載し、バッテリー駆動により可搬性が向上。モビリティ機器や大型の医療機器・事務機器などを試験する際に効果を発揮します。

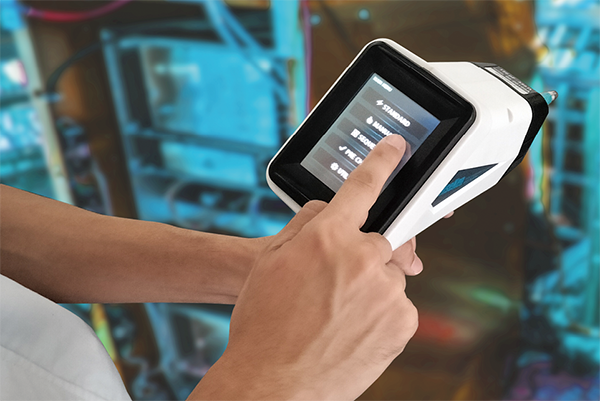

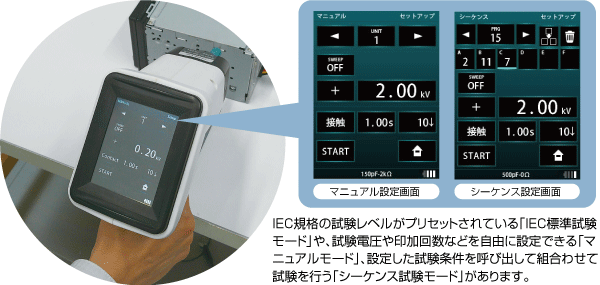

試験条件を簡単設定：わかりやすい操作画面

放電ガンに搭載したタッチパネルにより、試験条件の設定が簡単に行えます。また、タッチパネルの操作画面は、どなたでも判りやすいデザインで、表示言語は日本語／英語の切替えができます。

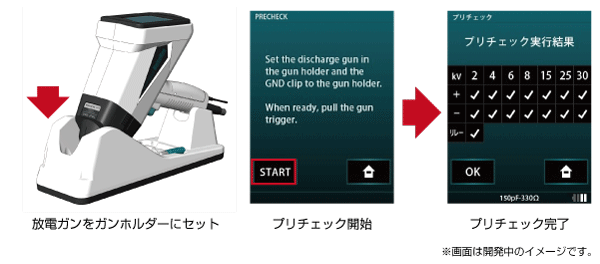

より確実な試験：プリチェック機能を搭載

項目		機能 / 仕様
出力電圧		0.2kV ～ 30.0kV
極性		正または負
繰り返し周期		0.05s ～ 600s
印加回数		1 ～ 60,000回、連続
印加モード		気中放電または接触放電
試験モード		IEC標準試験モードマニュアル試験モードシーケンス試験モード
トリガモード		ガントリガ / 外部トリガ
放電検出機能		あり
プリチェック機能		あり
CR放電カップチェック		IEC & ISO認識
操作パネル		カラー液晶タッチパネル（抵抗膜方式）
言語		日本語 / 英語　対応
外部制御		PC通信用光コネクタ接続
駆動電源		AC100V～240V / バッテリー
寸法		本体：(W)180×(H)124×(D)292mm ガン：(W)90×(H)236.2×(D)285.4mm ※ 突起物を除く
重量		本体：約3kg　※充電用ACアダプタ含まずガン：約1.2kg　※ケーブル含む / コネクタ除く
ガンホルダー		標準添付
