超広帯域(128Ｇbps)、大容量(128TB)、１００ナノ秒のタイムスタンプ管理で１ビットも残さず収録収録した車両データをタイムスタンプに基付いて再生し、ＥＣＵ等のハードウェアへ データインジェクションすることで、正確に走行状態の再現が可能です。 様々なデータをワンボックスで扱えるシングルボックスソリューションです。 また、設備規模が小さく、消費電力も大幅削減できます。
『XYLON QUATTRO データレコード ＆ HILシステム』
「走行データ収録から、ＨＩＬ試験・シミュレーションデータインジェクションまで行える
シングルボックスソリューション」です。

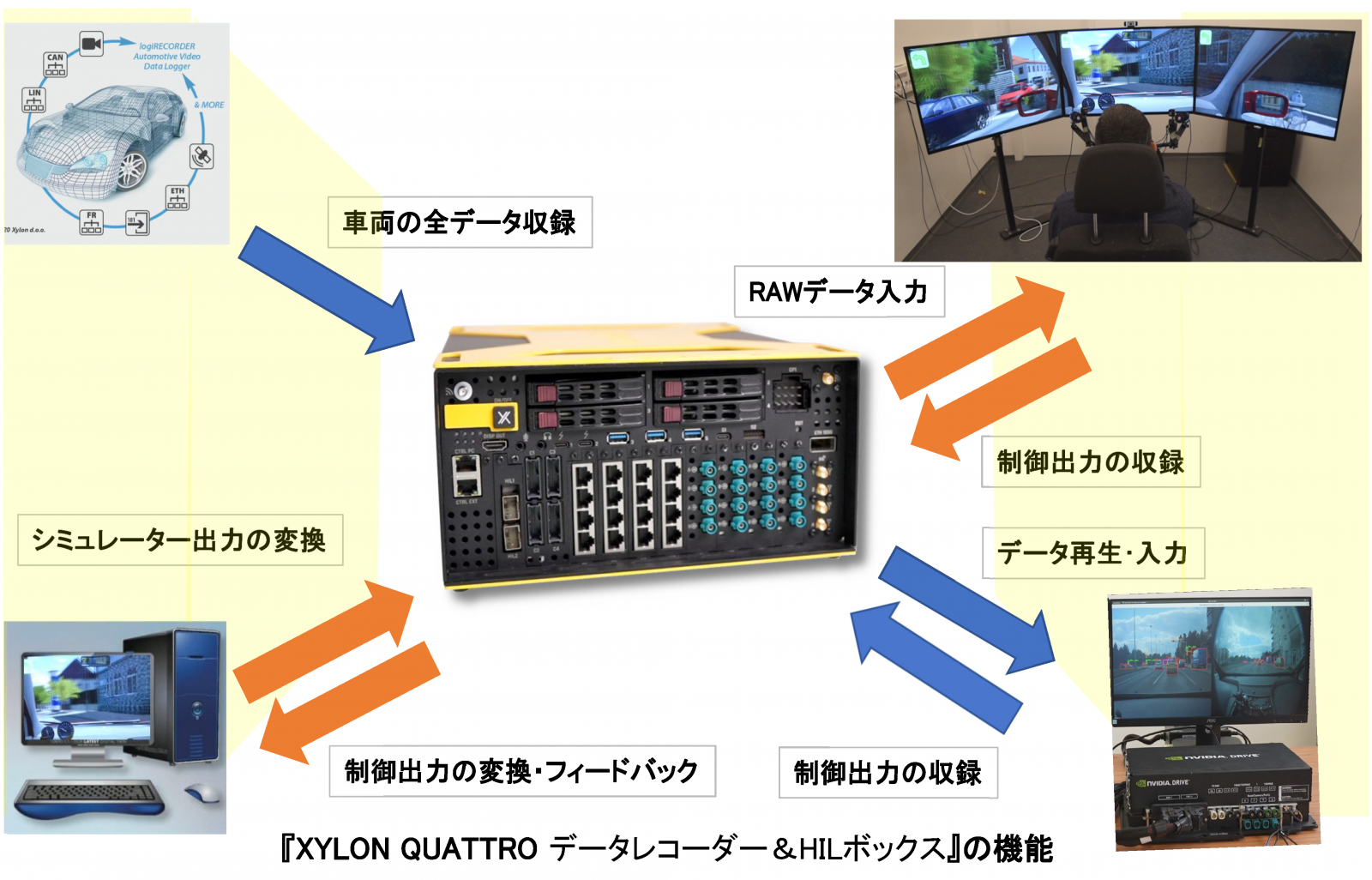

『XYLON(ザイロン) QUATTRO データレコーダー ＆ HILボックス』は、超高帯域(１２８Gbps)、大容量(１２８TB)、
１００ナノ秒のタイムスタンプ管理で、１ビットも逃がさず収録した車両データをタイムスタンプを
基準に再生し、ECU等のハードウェアに入力することで、正確に、データ収録時の走行状態を再現します。

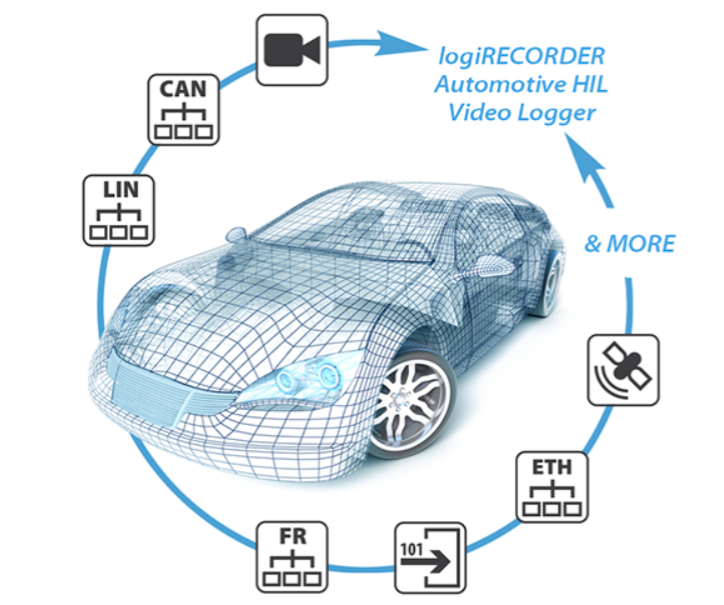

☆１ビットも、逃がさずデータを収録
『XYLON QUATTRO データレコーダー ＆ HILボックス』のデータ収録機能の特徴は、コンパクトな筐体
一つで消費電力が 少ないことです
・１２８Gbpsのデーター帯域幅
・最大で１２８TBの内部ストレージ容量
・CAN、LIN、FlexRayなど、２０種類以上の低･中速車載インターフェースへの対応
・最大１６チャネルの、１/2.5/１０㎇イーサネットに対応、様々な車載イーサネットチャネルの組合せが可能
・代表的車載カメラデータの入出力に対応、最大１６台、最高３２MPix、３０fps
(使用するSerDesチップセット仕様に準拠)
（FPDｰLINK Ⅲ or Ⅳ、GMSL 1 or 2、Mobileeye、HDMI、USB、Aurora に対応済)
・ネットワークカメラ画像を収録する為、RTSP、GigE Vision に対応
・最短 １００ナノ秒のタイムスタンプを付加して記録
〇 詳細は、製品紹介ページをご覧ください。 XYLON QUATTRO 製品紹介ページ
☆収録したまま、１００ナノ秒のタイムスタンプに基づいて再生し、入力
・CAN、LIN、FlexRayなど、２０種類以上の低･中速車載インターフェースを通じ、Rawデータを再生･入力
・最大１６チャネルの最大１６チャネルの、１/2.5/１０㎇イーサネットでも、再生･入力が可能
・車載カメラデータは、データ収録で使用したインターフェースを用いて、Raw画像データとして、再生･入力
（FPDｰLINK Ⅲ or Ⅳ、GMSL 1 or 2、Mobileeye、HDMI、USB、Aurora に対応済)

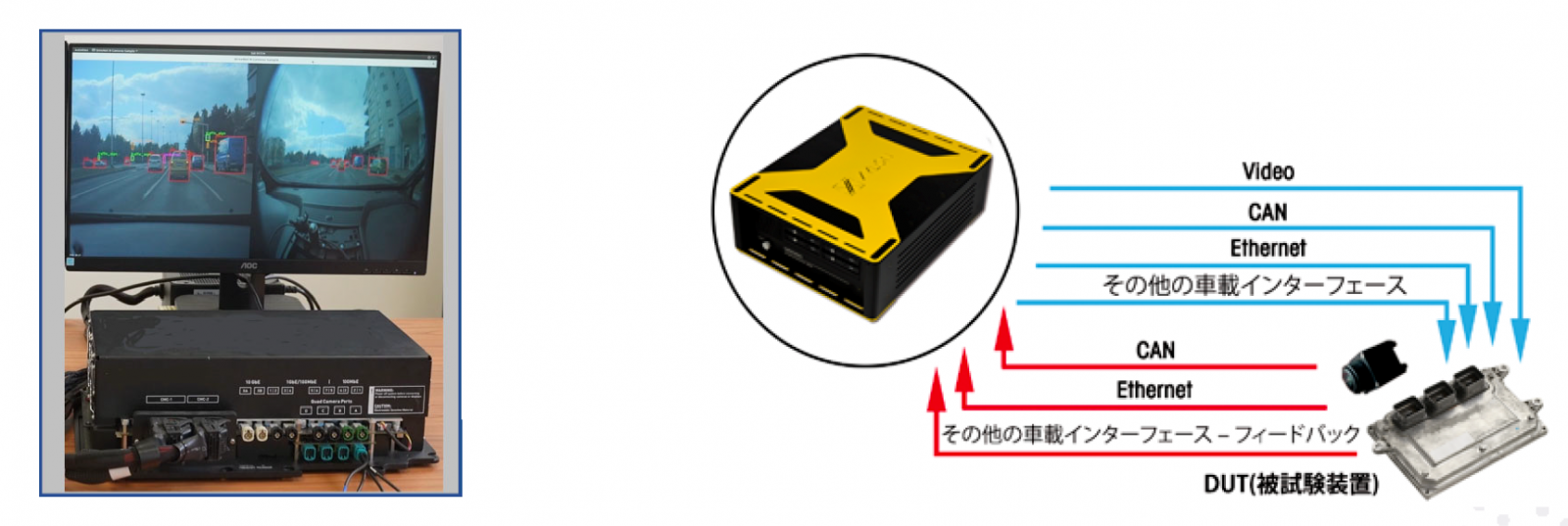

参考事例パンフレットは、下記の「logiRECORDERからの再生データ活用例」をダウンロードいただけます。

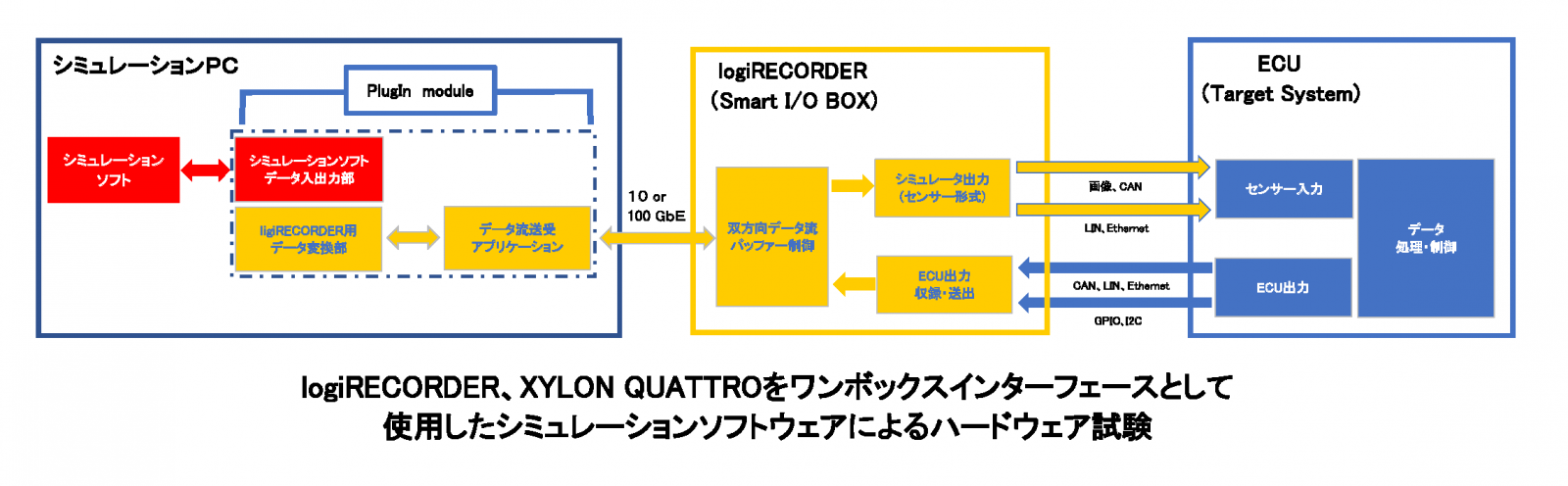

☆ソフトウェアシミュレーターの出力変換機能により、デスクトップHIL、SILの環境を実現
・シミュレーターからの出力(動画、データ)をDUTの入力形式に変換して、入力することが可能
(シミュレーターにより、変換内容が異なりますので、対応するソフトウェアパッケージが必要です）
・超高速データ処理能力と、高速１００Gbit Ethernetポート、２チャンネルから出力可能
・ECUとカメラ間の制御信号通信（I2C）の伝達などのフィードバックデータを出力することも可能
・シミュレーション画像のRAWデータへの変換には、プラグインソフトウェア、SDKライブラリーを利用します
（ｒFPro、UnrealEngine、Cognataに、対応実績があります）
・DUTへのデータ入力と同時に、DUTからの出力信号を収録することも可能です、フルクローズドループ試験も
行うことができます。

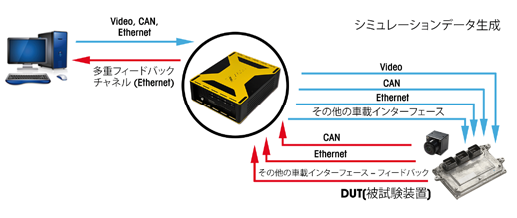

参考事例パンフレットは、下記の「logiRECORDERとシミュレーターとの連携例」をダウンロードいただけます。
Xylon(ザイロン)社は、FPGA/SocメーカーAMD社のアダプティブコンピューティング
パートナープログラムのプレミアムメンバーとして活躍している、
クロアチア共和国のメーカーです。
FPGA技術を応用した製品開発をおこなっており
「XYLON QUATTRO」も、Xylon社のFPGA技術を活かした製品のひとつです。
XylonのlogiRECORDERをシミュレータデータの実データ化ワンボックスインターフェースとして使用した事例の紹介です(Cognata社シミュレータを使用した事例です)。
