最小限の床面積を占める先進的でコンパクトなダイレクト フィールド OTA測定エンクロージャ
5G スモールセル、ピコセル、フェムト、マイクロセルのニアフィールドおよびファーフィールドの測定に使用できます。
● 周波数範囲: 20 GHz ～ 40 GHz
● シールド効果: >70dB
ウェーブクレスト株式会社 5Gミリ波（mmwave）RFシールドエンクロージャ (DMC-5G-mmWシリーズ)
5Gミリ波（mmwave）RFシールドエンクロージャの特長
製品概要
DMC-5G-mmW シリーズ ミリ波 RF シールド エンクロージャは、最小限の床面積を占める先進的でコンパクトなダイレクト フィールド OTA テスト エンクロージャです。厚さ100mmの高性能マイクロ波吸収体が壁、天井、床の全面に全面裏地として使用されています。これらのエンクロージャは、5G スモールセル、ピコセル、フェムト、マイクロセルのニアフィールドおよびファーフィールドの測定に使用できます。
主な仕様
● 周波数範囲: 20 GHz ～ 40 GHz
● シールド効果: >70dB
● 内側シールドからシールドまでの寸法: 2900 mm (長さ) x 1450 (幅) x 1450 (高さ)
● RF シールドドア: 1200 mm x 1200 mm、2 ドア
● RF シールドドアの位置: DUT 側と送信アンテナ側
● 吸収体高さ: 100 mm
● アブソーバ先端からポジショナ中心位置：560mm
● 360 度回転に必要なポジショナー クリアランス半径: 457 mm
● DUTからホーンアンテナまでの距離: 1800 mm
● ハニカムベント: 200 mm x 200 mm (両方のドア)
● ファン: 天井に 2 個、側壁に 2 個
● I/Oパネル：DUT側に4個、ホーンアンテナ側に2個
● ポジショナー用フィードスルーパネル：200mm×200mm
FR1 および FR2 5G ミリ波 RFシールド ルーム

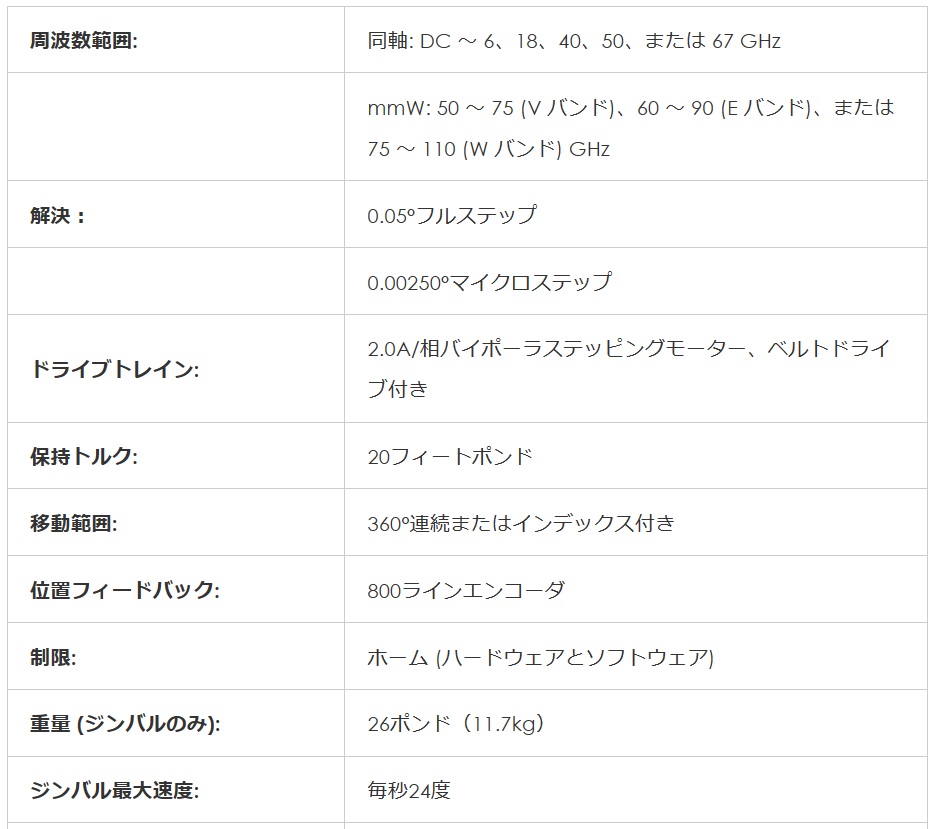

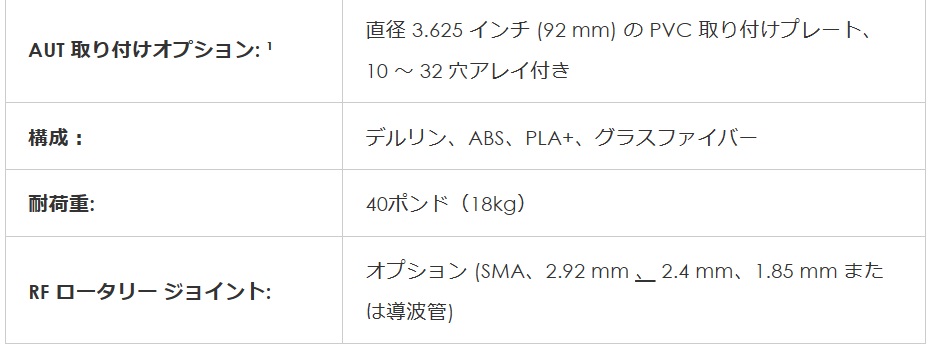

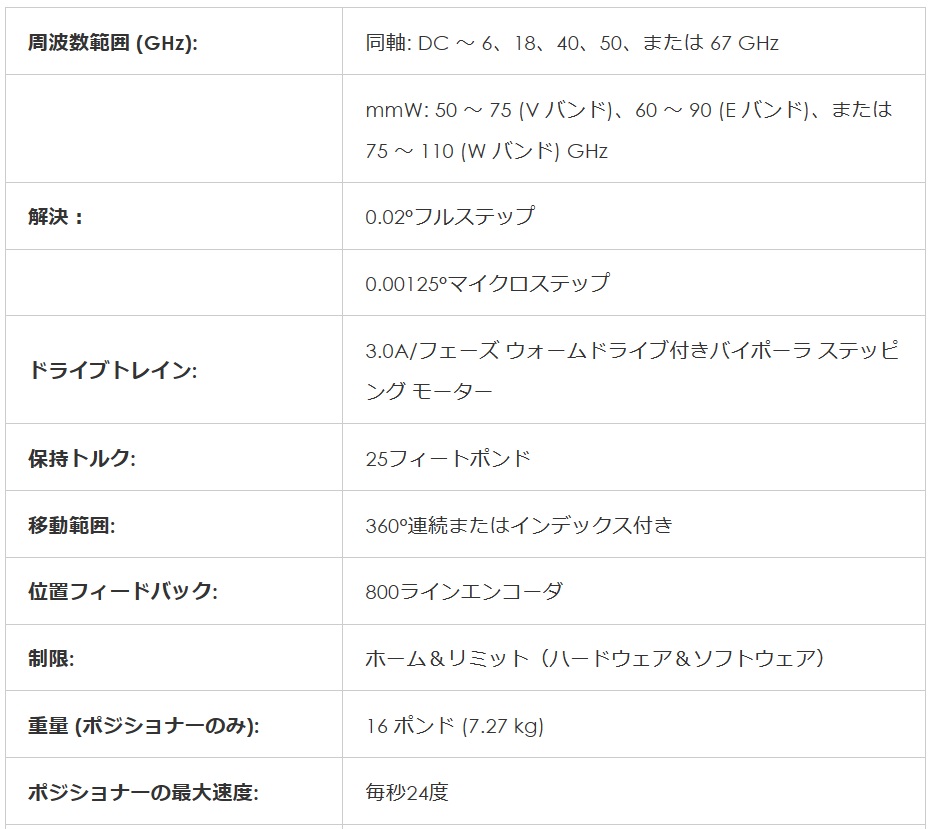

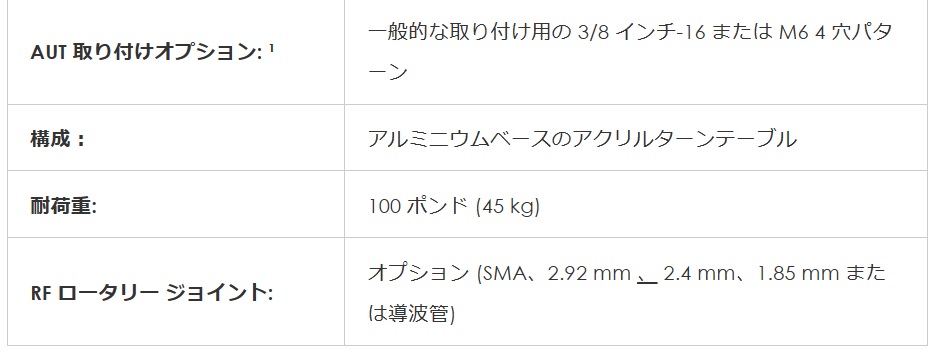

ポジショナーの詳細

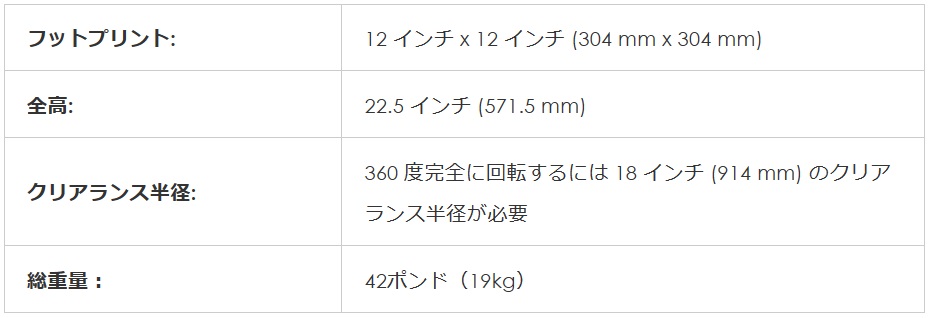

●寸法
.jpg)
ポジショナー
●ターンテーブル（theta）
●ジンバル（phi）
¹ = ご要望に応じてカスタム取り付けソリューションも利用可能

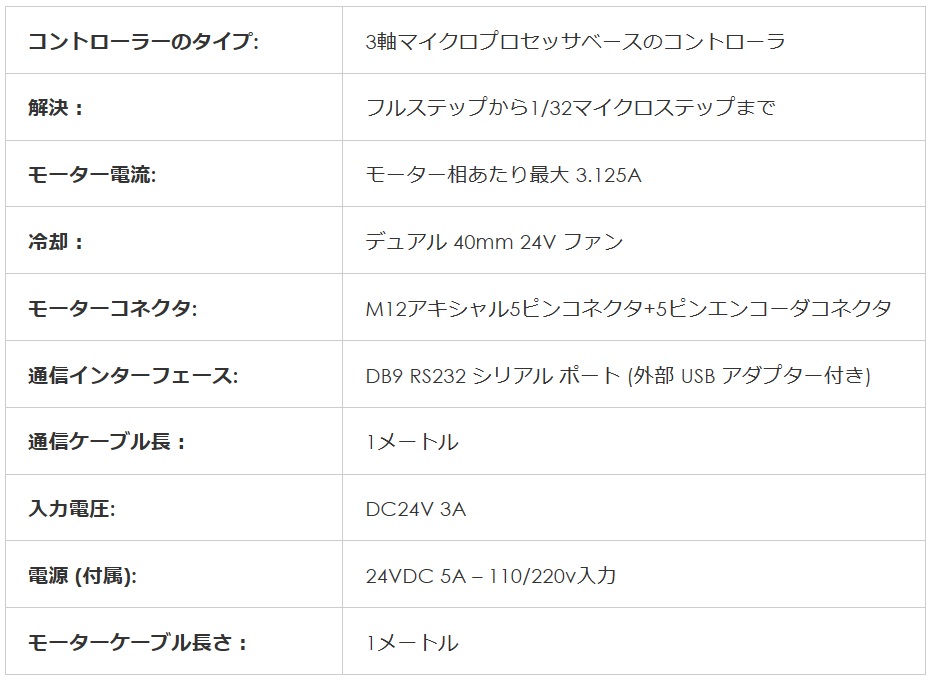

電気と通信
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★DMC社製品全般取り扱っております。お問い合わせください。
製品概要
DMC-5G-mmW シリーズ ミリ波 RF シールド エンクロージャは、最小限の床面積を占める先進的でコンパクトなダイレクト フィールド OTA テスト エンクロージャです。厚さ100mmの高性能マイクロ波吸収体が壁、天井、床の全面に全面裏地として使用されています。これらのエンクロージャは、5G スモールセル、ピコセル、フェムト、マイクロセルのニアフィールドおよびファーフィールドの測定に使用できます。
主な仕様
● 周波数範囲: 20 GHz ～ 40 GHz
● シールド効果: >70dB
● 内側シールドからシールドまでの寸法: 2900 mm (長さ) x 1450 (幅) x 1450 (高さ)
● RF シールドドア: 1200 mm x 1200 mm、2 ドア
● RF シールドドアの位置: DUT 側と送信アンテナ側
● 吸収体高さ: 100 mm
● アブソーバ先端からポジショナ中心位置：560mm
● 360 度回転に必要なポジショナー クリアランス半径: 457 mm
● DUTからホーンアンテナまでの距離: 1800 mm
● ハニカムベント: 200 mm x 200 mm (両方のドア)
● ファン: 天井に 2 個、側壁に 2 個
● I/Oパネル：DUT側に4個、ホーンアンテナ側に2個
● ポジショナー用フィードスルーパネル：200mm×200mm

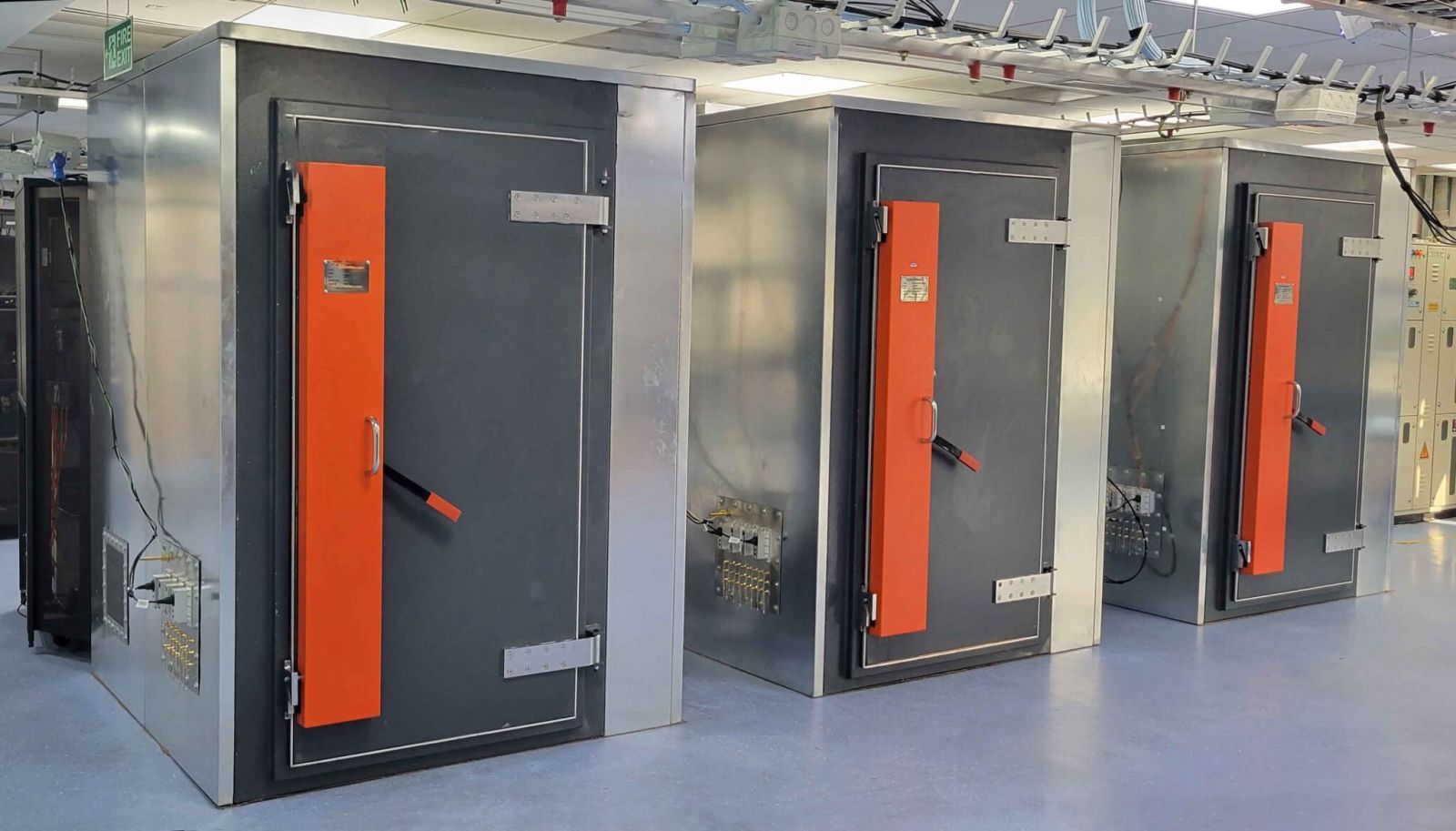

FR1 および FR2 5G ミリ波 RFシールド ルーム
ポジショナーの詳細
●寸法
ポジショナー
●ターンテーブル（theta）
●ジンバル（phi）
¹ = ご要望に応じてカスタム取り付けソリューションも利用可能
電気と通信
Diamond Microwave Chambers 社（DMC）について
Diamond Microwave Chambers Ltd は、防衛、宇宙および衛星、半導体および航空宇宙用途向けの電波暗室、RF 吸収体、アンテナ測定システム、RF マイクロ波およびミリ波吸収体を製造および供給しています。 DMC社 は、ターンキー プロジェクトのアンテナ測定システムの統合と試運転のために、主要な軍事および防衛プロジェクトでパートナーと緊密に連携しています。 カナダ、米国、インドの新しい製造施設により製品ポートフォリオを増やし、絶え間なく変化する RF業界を常に把握するために、ロボット工学を採用した高価値の RF アンテナ測定製品とカスタム高周波 RF システムの構築を開始しました。
★DMC社製品全般取り扱っております。お問い合わせください。
