周波数範囲1.1GHz～220GHz（モデルによる）をカバー
標準ゲイン ホーン20dB アンテナは、直線偏波されており、効率的な低コストの測定手段を提供
- 製品名
- ホーンアンテナ 最大220GHz 標準ゲイン20dB
- 型番
- SL-SGHA20 220/0325-A3、SL-SGHA20 140/220-UM他
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 ホーンアンテナ 最大220GHz 標準ゲイン20dB (SL-SGHA20 220/0325-A3、SL-SGHA20 140/220-UM他)
ホーンアンテナ 最大220GHz 標準ゲイン20dBの特長
製品概要
Toptech シリーズの標準ゲイン ホーン20dB アンテナは、直線偏波されており、効率的な低コストの測定手段を提供します。Toptech の標準ゲイン20dB ホーン アンテナは、1.1GHz から 220GHz の周波数範囲をカバーできます。
特徴
-1.1GHz～220GHz
-低VSWR
-複数の入力タイプが利用可能
-低コスト、短納期
アプリケーション
-T&M用
-その他のアプリケーション
技術仕様
ゲイン(dB)：20分極： 線形ビーム幅： (°)10VSWR：<1.1(W/G) to <1.2(W/G) 機械仕様
材料：アルミ/銅
サイズ： (mm)WXHXL
環境仕様
動作温度：-20~+70℃

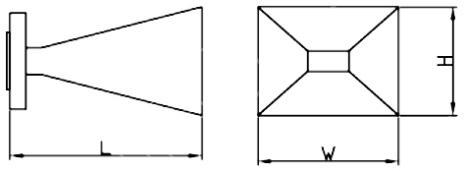

外形図

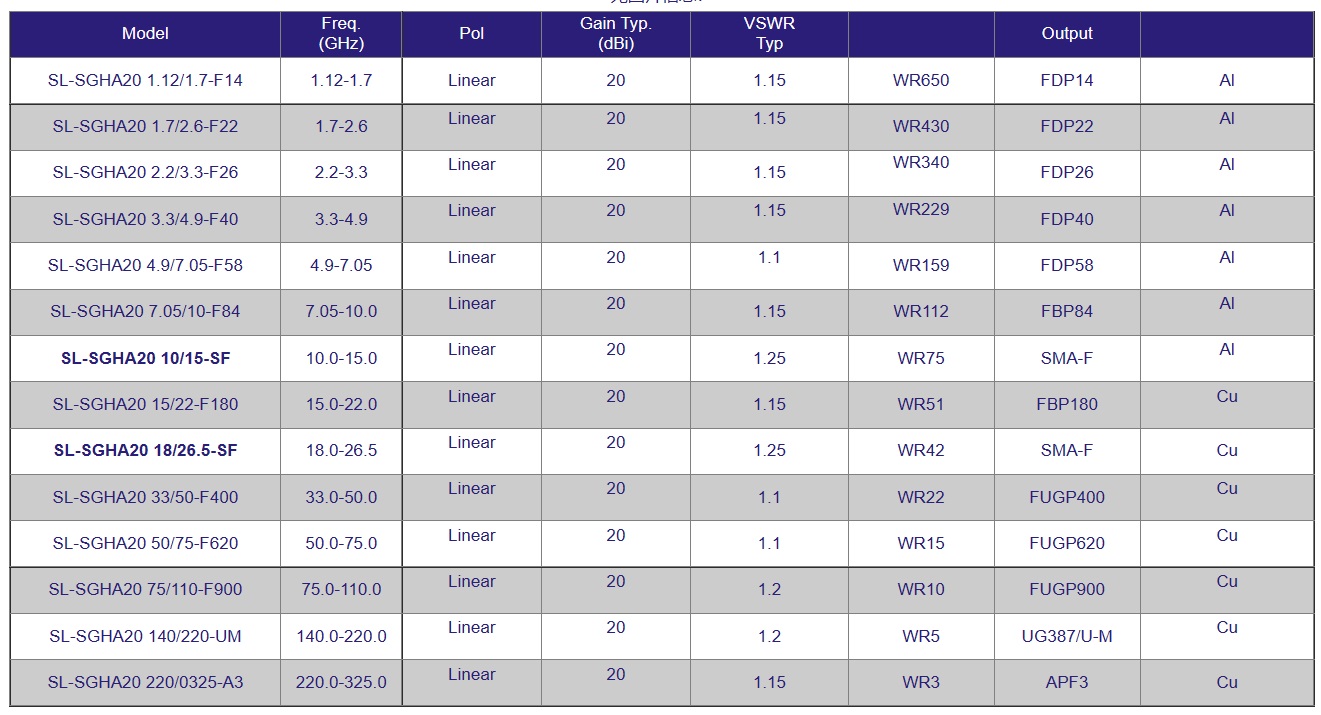

モデルリスト
フランジ タイプまたはコネクタ タイプを選択できます。弊社までお問い合わせください。
その他のゲイン値とホーン サイズは、要件に合わせて設計できます。
仕様をご連絡の上、ご相談ください。
★ウェーブガイド（導波管）も取り揃えております。お問い合わせください。
製品概要
Toptech シリーズの標準ゲイン ホーン20dB アンテナは、直線偏波されており、効率的な低コストの測定手段を提供します。Toptech の標準ゲイン20dB ホーン アンテナは、1.1GHz から 220GHz の周波数範囲をカバーできます。
特徴
-1.1GHz～220GHz
-低VSWR
-複数の入力タイプが利用可能
-低コスト、短納期
アプリケーション
-T&M用
-その他のアプリケーション
技術仕様
ゲイン(dB)：20
分極： 線形
ビーム幅： (°)10
VSWR：<1.1(W/G) to <1.2(W/G)
機械仕様
材料：アルミ/銅
サイズ： (mm)WXHXL
環境仕様
動作温度：-20~+70℃
外形図
モデルリスト
フランジ タイプまたはコネクタ タイプを選択できます。弊社までお問い合わせください。
その他のゲイン値とホーン サイズは、要件に合わせて設計できます。
仕様をご連絡の上、ご相談ください。
★ウェーブガイド（導波管）も取り揃えております。お問い合わせください。
