ループアンテナ TBMA6-Pは、CISPR 16 に従って、9 kHz ～ 30 MHz の周波数範囲での放射エミッション測定用に設計されています。ループアンテナの直径は 60 cm で、周波数範囲 9 kHz ～ 30 MHz の対応する CISPR 規格で指定されているすべての関連測定を実行するのに十分な感度を提供します。 ループは波形の同軸ケーブルから構築され、N コネクタでトランスデューサに取り付けられます。 この構造により、さまざまなループ径で柔軟に使用できます。 ¼インチのネジが付いたアタッチメントにより、標準の三脚に接続できます。 仕様
特性周波数範囲: 9 kHz ～ 30 MHz磁場アンテナ係数: -20 dB/Ωm @ 30 MHz、標準電界アンテナ係数: 31.5 dB/m @ 30 MHz、標準感度: -24 dBµA/m @ 30 MHz寸法: Ф 60 cm重量：800gコネクタタイプ：Nメスマウント: ¼” スレッド アンテナファクタ
アンテナに接続されたスペクトル アナライザまたは測定受信機は、通常、測定された電力を dBm 単位で、または電圧を dBµV 単位で表示します。 アンテナ係数 AF はアンテナと周波数に依存するパラメータであり、測定された電圧を対応する電場または磁場強度に変換するために必要です。磁場強度の場合:H[dBµA/m] = V[dBµV] + AFH[dB/Ωm] ここで、AFH は [dB/Ωm] または [dBS/m] 単位の磁気アンテナ係数です。遠距離場では、自由空間インピーダンス Z0 = 377 Ω が電界強度と磁界強度を結び付けます。AFE[dB/m] = AFH[dB/Ωm] + Z0[dBΩ]AFE[dB/m] = AFH[dB/Ωm] + 51.5dBΩ
アンテナ係数表

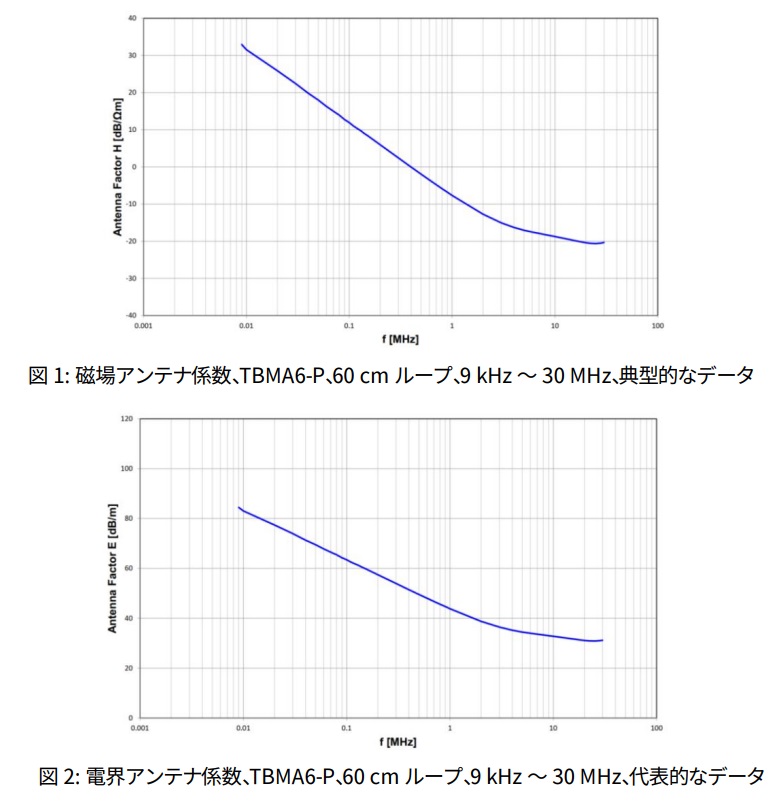

表 1: TBMA6-P、60cm ループ、アンテナ係数、9 kHz ～ 30 MHz、代表値
60 cm ループのアンテナ係数を使用して、異なる直径のループ アンテナのアンテナ係数を推定できます。
表 2: 異なるループ径のアンテナ係数変換
感度
放射ノイズ測定セットアップの感度は、使用可能なスペクトラム アナライザまたは測定レシーバのベース ノイズに注目します。 アンテナ係数を適用すると、磁場に対するノイズ フロアが得られます。 CISPR 16 によると、このノイズ フロアは、適用される規格の放射制限を少なくとも 6 dB 下回る必要があります。
上のスクリーンショットは、低コストのスペクトラム アナライザと TBMA6-P ループ アンテナで構成されるセットアップの磁場ノイズ フロアを示しています。アナライザー モデル: Siglent SSA3021X-Plus内部減衰器: 0 dB; 内部プリアンプ: ON; 9kHz - 150kHz: 200Hz RBW; 150kHz～30MHz: 9kHz RBW; ピーク検出器; CISPR 16仕様に準拠した掃引時間 赤の制限線: CISPR 14 IH 調理器具の磁場強度制限青の限界線: CISPR 11 クラス A、グループ 2、30 メートル、現場青い線は、150 kHz から 30 MHz の範囲のすべての CISPR 規格の中で最も厳しい制限を表しています。赤い線は、9 kHz から 150 kHz の範囲のすべての CISPR 規格の中で最も厳しい制限を表しています。磁場ベース ノイズをリミット ラインと比較すると、TBMA6-P と Siglent SSA3021X-Plus を組み合わせることで、9 kHz ～ 30 MHz の範囲ですべての CISPR 指定放射エミッション測定に十分な感度が得られることがわかります。
製品概要
ループアンテナ TBMA6-Pは、CISPR 16 に従って、9 kHz ～ 30 MHz の周波数範囲での放射エミッション測定用に設計されています。ループアンテナの直径は 60 cm で、周波数範囲 9 kHz ～ 30 MHz の対応する CISPR 規格で指定されているすべての関連測定を実行するのに十分な感度を提供します。
ループは波形の同軸ケーブルから構築され、N コネクタでトランスデューサに取り付けられます。 この構造により、さまざまなループ径で柔軟に使用できます。 ¼インチのネジが付いたアタッチメントにより、標準の三脚に接続できます。
仕様
特性周波数範囲: 9 kHz ～ 30 MHz
磁場アンテナ係数: -20 dB/Ωm @ 30 MHz、標準
電界アンテナ係数: 31.5 dB/m @ 30 MHz、標準
感度: -24 dBµA/m @ 30 MHz
寸法: Ф 60 cm
重量：800g
コネクタタイプ：Nメス
マウント: ¼” スレッド
アンテナファクタ
アンテナに接続されたスペクトル アナライザまたは測定受信機は、通常、測定された電力を dBm 単位で、または電圧を dBµV 単位で表示します。
アンテナ係数 AF はアンテナと周波数に依存するパラメータであり、測定された電圧を対応する電場または磁場強度に変換するために必要です。
磁場強度の場合:
H[dBµA/m] = V[dBµV] + AFH[dB/Ωm]
ここで、AFH は [dB/Ωm] または [dBS/m] 単位の磁気アンテナ係数です。
遠距離場では、自由空間インピーダンス Z0 = 377 Ω が電界強度と磁界強度を結び付けます。
AFE[dB/m] = AFH[dB/Ωm] + Z0[dBΩ]
AFE[dB/m] = AFH[dB/Ωm] + 51.5dBΩ
アンテナ係数表

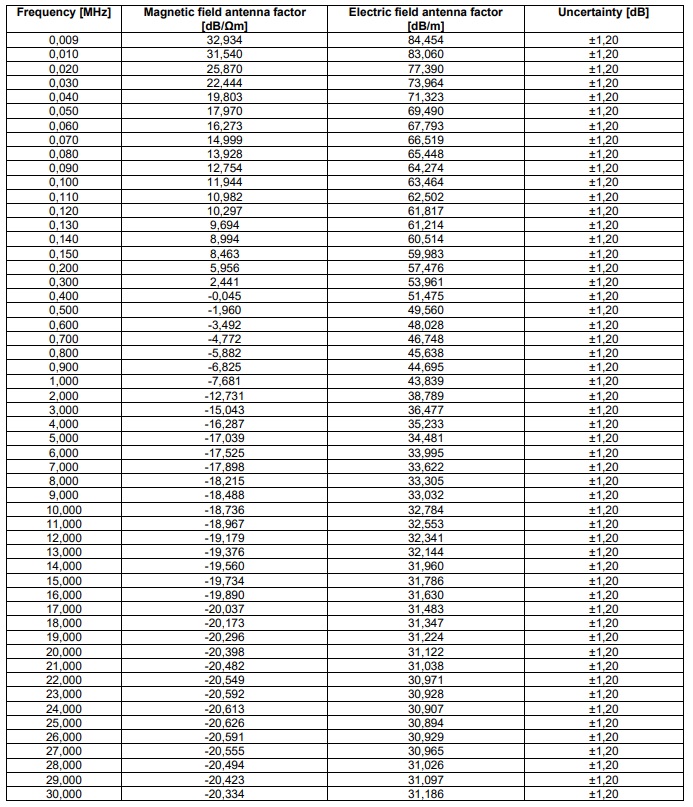

表 1: TBMA6-P、60cm ループ、アンテナ係数、9 kHz ～ 30 MHz、代表値
60 cm ループのアンテナ係数を使用して、異なる直径のループ アンテナのアンテナ係数を推定できます。
表 2: 異なるループ径のアンテナ係数変換
感度
放射ノイズ測定セットアップの感度は、使用可能なスペクトラム アナライザまたは測定レシーバのベース ノイズに注目します。 アンテナ係数を適用すると、磁場に対するノイズ フロアが得られます。 CISPR 16 によると、このノイズ フロアは、適用される規格の放射制限を少なくとも 6 dB 下回る必要があります。

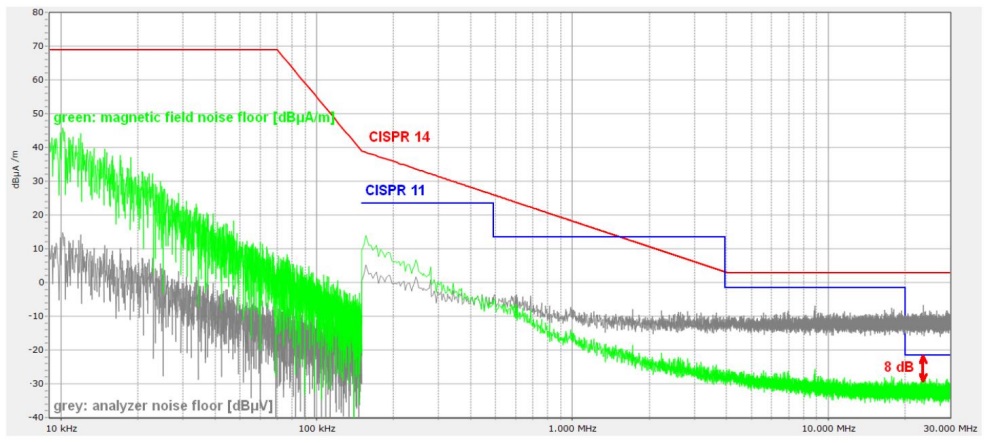

上のスクリーンショットは、低コストのスペクトラム アナライザと TBMA6-P ループ アンテナで構成されるセットアップの磁場ノイズ フロアを示しています。
アナライザー モデル: Siglent SSA3021X-Plus
内部減衰器: 0 dB; 内部プリアンプ: ON; 9kHz - 150kHz: 200Hz RBW; 150kHz～30MHz: 9kHz RBW; ピーク検出器; CISPR 16仕様に準拠した掃引時間
赤の制限線: CISPR 14 IH 調理器具の磁場強度制限
青の限界線: CISPR 11 クラス A、グループ 2、30 メートル、現場
青い線は、150 kHz から 30 MHz の範囲のすべての CISPR 規格の中で最も厳しい制限を表しています。
赤い線は、9 kHz から 150 kHz の範囲のすべての CISPR 規格の中で最も厳しい制限を表しています。
磁場ベース ノイズをリミット ラインと比較すると、TBMA6-P と Siglent SSA3021X-Plus を組み合わせることで、9 kHz ～ 30 MHz の範囲ですべての CISPR 指定放射エミッション測定に十分な感度が得られることがわかります。
