大型シールドルーム

●数kW～数10 kWクラスの車載用、産業用パワーエレクトロニクス機器（ワイヤレス電力伝送機器など）の試験、評価などに ●小型トラックまでの自動車の搬入が可能 ●排煙機能も備えているため、EVに加えて、PHVなども試験が可能 ●EV用ワイヤレス電力伝送規格SAE J2954規格に準拠した磁界計測（マッピング）も可能

製品名: 大型シールドルーム

型番: -

価格: お問合せ下さい

発売日: 受付中です。お気軽にご相談ください。

お問い合わせはこちら

大型シールドルームの特長

大型シールドルーム

●数kW～数10 kWクラスの車載用、産業用パワーエレクトロニクス機器（ワイヤレス電力伝送機器など）の試験、評価などに

●小型トラックまでの自動車の搬入が可能

●排煙機能も備えているため、EVに加えて、PHVなども試験が可能

●EV用ワイヤレス電力伝送規格SAE J2954規格に準拠した磁界計測（マッピング）も可能

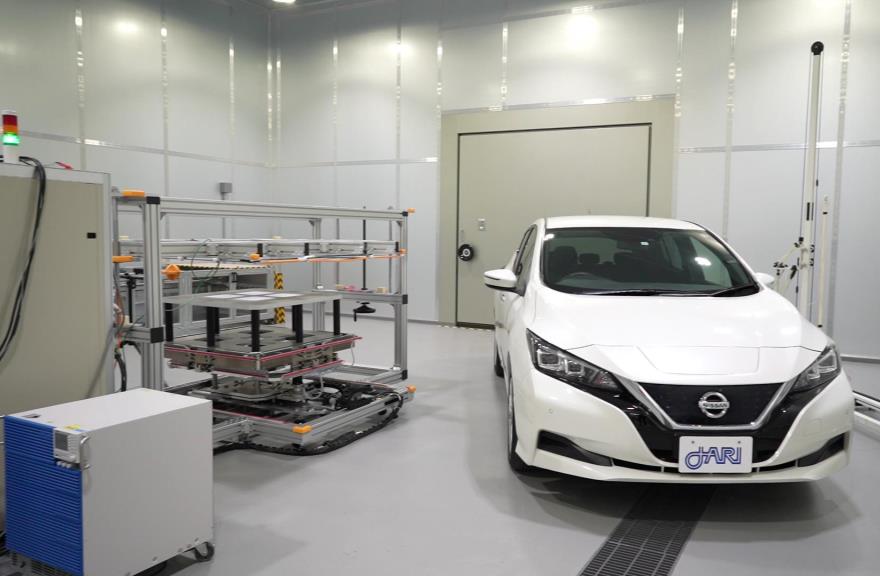

JARI_大型シールドルーム

大型シールドルームの主な諸元

主な仕様

寸法	10 x10 x 5 m W x D x H
搬入扉寸法	2.8 x 2.8 m (W x H)
電源端子	3相 200V 200A x1 ケ、単相 200V 30A x1 ケ

シールド性能

平面波遮蔽率 (MIL STD 285)	70kHz以上～ 30MHz以下、電界60dB以上 30MHz以上～ 6GHz以下、平面波60dB以上
電源線遮蔽率（MIL STD 220C）	150kHz以上～ 18GHz以下、100dB以上

計測機器類の主な諸元

項目	製造メーカ・型番	主な仕様
磁界測定器	日置電機 FT3470-52 x2台	磁束密度帯域： 10Hz～400kHz/ 10Hz～2kHz/ 2kHz～400kHz 磁束密度レンジ： x、y、z軸 2.000μT～2.000mT（4レンジ）
電磁界測定器	Narda S. T. S. EHP-200A	電界： 9kHz～30MHz、0.1～1000V/m 磁界： 9kHz～3MHz、30mA/m～300A/m、300kHz～30MHz、3mA/m～30A/m
EMFスキャナー	TDK	FT3470-52などの磁界測定器を用いた磁界スキャニング（Bx、By、Bz、Bの計測）走査範囲： x方向最大1900mm、z方向 0～700mm,1000～1700mm 位置決め精度： ±2mm以下操作ピッチ： 10mm未満
直流・交流電源	菊水電子工業 PCR24000WE2R x2台	単相： 24kVA 単相3線： 16kVA 三相： 24kVA x2台並列運転可能
電子負荷	菊水電子工業 PLZ20005WH PLZ12005WH	20kW（PLZ20005WH）、12 kW（PLZ12005WH）並列運転可能
電力計	日置電機 PW6001 x2台	電圧： 6V～1500V（8レンジ）電力： 2.4W～4.5MW 周波数： 0.1 Hz～2 MHz
オシロスコープ	テクトロニクスケースレー MDO4024C、MSO58	周波数帯域： 200 MHz（MDO4024C）、1 GHz（MSO58）サンプルレート： 2.5 GS/s（MDO4024C）、6.25 GS/s（MSO58）
インピーダンスアナライザ	日置電機 IM3570	Z： 100 mΩ～100 MΩ（12レンジ）測定周波数： 4 Hz～5 MHz
サーモカメラ	FLIR E53	解像度： 240×180 計測温度範囲： -20 ℃～+120 ℃
