環境型・実車試験用 シャシダイナモメータ（小型車用）
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能 また，建設機械等の環境下機能試験にも有効
一般財団法人日本自動車研究所（JARI） 環境型・実車試験用 シャシダイナモメータ (小型車用)
環境型・実車試験用 シャシダイナモメータの特長
環境型 小型車用シャシダイナモメータ環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか

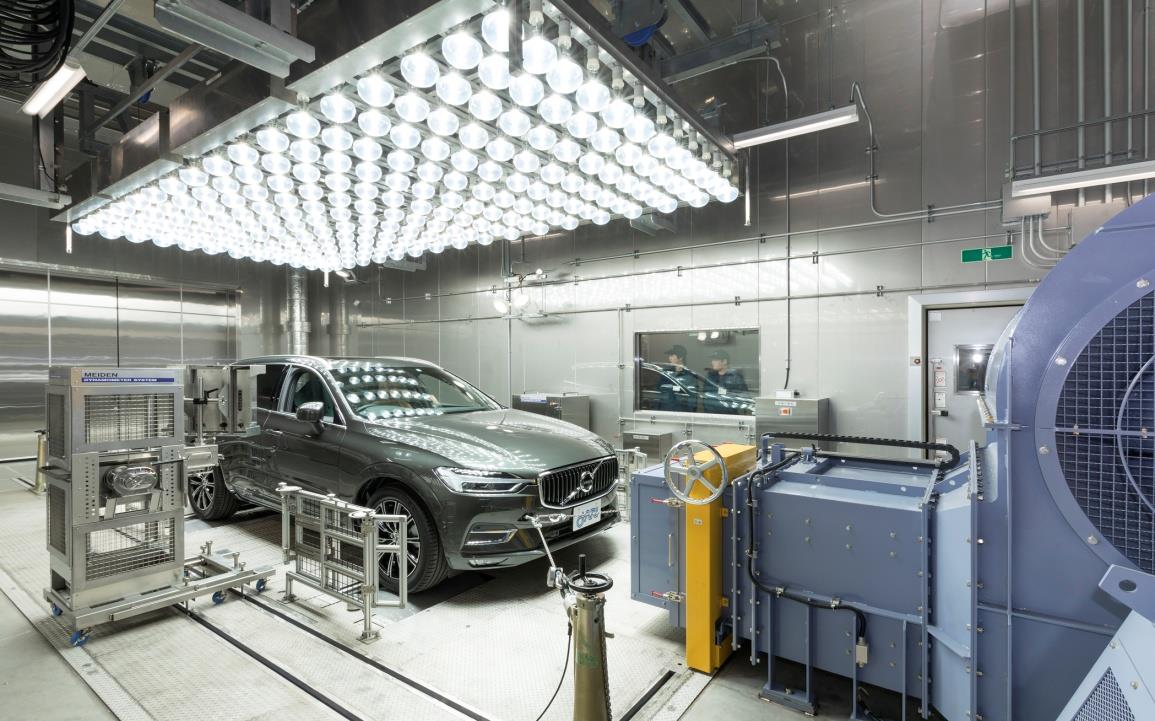

環境型 小型車用シャシダイナモメータ4WD（日射装置付）

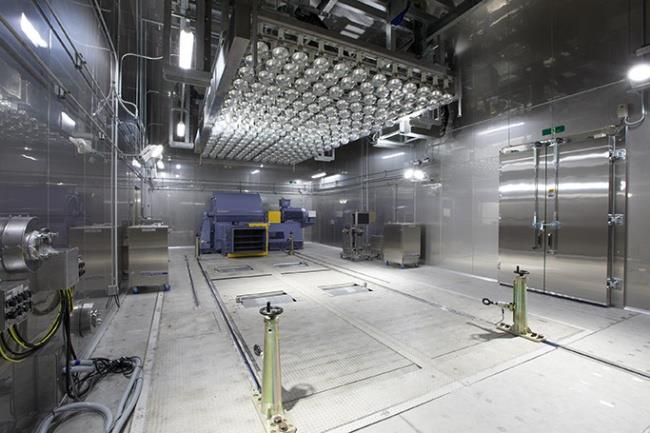

環境型 小型車用シャシダイナモメータ（4WD）
仕様実験室
室内環境試験条件 温度：-40℃～50℃ 湿度：加湿機能付 扉寸法 W3,200mm×H3,000mm 間口/奥行き/高さ（梁下） 6.6m×13.3m×3.5m
ソーク室
室内環境試験条件 温度：-20℃～30℃ 扉寸法 W3,200mm×H3,000mm 間口/奥行き/高さ（梁下） 6.6m×8.8m×3.5m
シャシダイナモメータ
形式 FCDY，2軸，電気慣性式 最大吸収（駆動）容量 220kW（駆動200ｋW） 制御方式 ALR，ASR ローラ2軸制御 等速制御（ﾌﾘｰ制御，追従制御） 2軸間距離 1,850mm～3,900mm ローラ口径 1219.2mm（ｱﾙﾐ/平滑 EPA仕様準拠） 電気慣性重量 1軸 454～4,000kg、2軸 454～4,000kg 最高速度 180km/h 車両冷却ブロワ 160km/h（車速比例/手動制御） ドライバーズエイド 付 車体押し上げ装置 車両センタリング装置付 計測ｼｽﾃﾑ 試験ｼｰｹﾝｽ制御，演算処理，多ﾁｬﾝﾈﾙ（120ｃｈ）時系列ﾃﾞｰﾀ保存可能
排出ガス分析計
希釈分析計 型式 ：MEXA-ONE(ｶﾞｿﾘﾝ・ﾃﾞｨｰｾﾞﾙ仕様)
NOx ，H_NOx ：CLD
CO，CO2 ：NDIR
THC，H_FID ：FID,HFID
CH4，H_CH4 ：FID-GC 直接分析計 型式：MEXA1700(CAT前)、MEXA1700（CAT後）
（同時サンプリング可能）
NOx ：CLD
CO，CO2：NDIR
THC ：HFID
CH4 ：FID-NMC
O2 ：PMD
CVS（希釈トンネル設備）
CVS装置 CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：5～30（m3/min） 希釈空気供給装置 温度：25℃±5℃湿度：50%RH（±8%RH以内）
フィルタ除塵（ヘパフィルター+活性炭）式 希釈トンネル トンネル口径12ｲﾝﾁ 1st・2nd（切替式）
（ガソリン車用希釈ユニット切換式） 粒子捕集装置 ﾍﾞﾝﾁｭﾘｰﾌﾛｰﾒｰﾀ式 流量範囲：35～70L/min 粒子捕集ﾌｨﾙﾀ 47mm BG粒子捕集ﾌｨﾙﾀ 付
その他付帯設備
日射装置 太陽光スペクトル類似 充電装置 付（急速充電器:CHAdeMO/Combo方式） 排ガス誘引ファン（直接） 付
環境型 小型車用シャシダイナモメータ
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか
環境型 小型車用シャシダイナモメータ4WD（日射装置付）
環境型 小型車用シャシダイナモメータ（4WD）
仕様
実験室
| 室内環境試験条件 | 温度：-40℃～50℃ 湿度：加湿機能付 |
| 扉寸法 | W3,200mm×H3,000mm |
| 間口/奥行き/高さ（梁下） | 6.6m×13.3m×3.5m |
ソーク室
| 室内環境試験条件 | 温度：-20℃～30℃ |
| 扉寸法 | W3,200mm×H3,000mm |
| 間口/奥行き/高さ（梁下） | 6.6m×8.8m×3.5m |
シャシダイナモメータ
| 形式 | FCDY，2軸，電気慣性式 |
| 最大吸収（駆動）容量 | 220kW（駆動200ｋW） |
| 制御方式 | ALR，ASR |
| ローラ2軸制御 | 等速制御（ﾌﾘｰ制御，追従制御） |
| 2軸間距離 | 1,850mm～3,900mm |
| ローラ口径 | 1219.2mm（ｱﾙﾐ/平滑 EPA仕様準拠） |
| 電気慣性重量 | 1軸 454～4,000kg、2軸 454～4,000kg |
| 最高速度 | 180km/h |
| 車両冷却ブロワ | 160km/h（車速比例/手動制御） |
| ドライバーズエイド | 付 |
| 車体押し上げ装置 | 車両センタリング装置付 |
| 計測ｼｽﾃﾑ | 試験ｼｰｹﾝｽ制御，演算処理，多ﾁｬﾝﾈﾙ（120ｃｈ）時系列ﾃﾞｰﾀ保存可能 |
排出ガス分析計
| 希釈分析計 | 型式 ：MEXA-ONE(ｶﾞｿﾘﾝ・ﾃﾞｨｰｾﾞﾙ仕様) NOx ，H_NOx ：CLD CO，CO2 ：NDIR THC，H_FID ：FID,HFID CH4，H_CH4 ：FID-GC |
| 直接分析計 | 型式：MEXA1700(CAT前)、MEXA1700（CAT後） （同時サンプリング可能） NOx ：CLD CO，CO2：NDIR THC ：HFID CH4 ：FID-NMC O2 ：PMD |
CVS（希釈トンネル設備）
| CVS装置 | CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：5～30（m3/min） |
| 希釈空気供給装置 | 温度：25℃±5℃湿度：50%RH（±8%RH以内） フィルタ除塵（ヘパフィルター+活性炭）式 |
| 希釈トンネル | トンネル口径12ｲﾝﾁ 1st・2nd（切替式） （ガソリン車用希釈ユニット切換式） |
| 粒子捕集装置 | ﾍﾞﾝﾁｭﾘｰﾌﾛｰﾒｰﾀ式 流量範囲：35～70L/min |
| 粒子捕集ﾌｨﾙﾀ | 47mm |
| BG粒子捕集ﾌｨﾙﾀ | 付 |
その他付帯設備
| 日射装置 | 太陽光スペクトル類似 |
| 充電装置 | 付（急速充電器:CHAdeMO/Combo方式） |
| 排ガス誘引ファン（直接） | 付 |
