環境型・実車試験用 シャシダイナモメータ（恒温）
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能 また，建設機械等の環境下機能試験にも有効
一般財団法人日本自動車研究所（JARI） 環境型・実車試験用 シャシダイナモメータ (恒温)
環境型・実車試験用 シャシダイナモメータの特長
環境型 恒温シャシダイナモメータ環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか

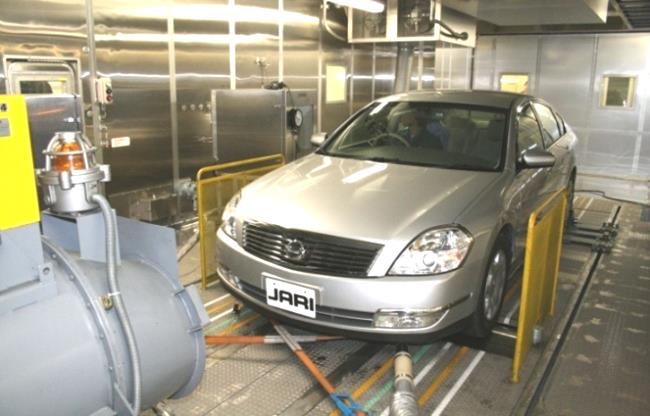

環境型 恒温シャシダイナモメータ2WD
仕様実験室
室内環境試験条件 温度：-10℃～40℃ 扉寸法 W3,400mm×H2,420mm 間口/奥行き/高さ（梁下） 5.2m×10.9m×2.4m
シャシダイナモメータ
形式 FCDY，1軸，電気慣性式 最大吸収（駆動）容量 95kW（駆動70ｋW） 制御方式 ALR，ASR ローラ口径 1219.2mm（平滑） 電気慣性重量 500～3,000kg 最高速度 160km/h 車両冷却ブロワ 120km/h（車速比例/手動制御） ドライバーズエイド 付 計測ｼｽﾃﾑ 試験ｼｰｹﾝｽ制御，演算処理，時系列ﾃﾞｰﾀ保存可能
排出ガス分析計
希釈分析計 型式 ：MEXA7200LE
NOx ：CLD
CO,CO2：NDIR
THC ：FID
THC ：FID
CH4 ：FID-GC
CVS（希釈トンネル設備）
CVS装置 CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：4.5～18(m3/min) 希釈空気供給装置 温度：25℃±5℃湿度：50%RH（±8%RH以内） 希釈空気清浄装置 能力：14m3/min（触媒過熱式）
その他付帯設備
排ガス誘引ファン（直接） 付
環境型 恒温シャシダイナモメータ
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか
環境型 恒温シャシダイナモメータ2WD
仕様
実験室
| 室内環境試験条件 | 温度：-10℃～40℃ |
| 扉寸法 | W3,400mm×H2,420mm |
| 間口/奥行き/高さ（梁下） | 5.2m×10.9m×2.4m |
シャシダイナモメータ
| 形式 | FCDY，1軸，電気慣性式 |
| 最大吸収（駆動）容量 | 95kW（駆動70ｋW） |
| 制御方式 | ALR，ASR |
| ローラ口径 | 1219.2mm（平滑） |
| 電気慣性重量 | 500～3,000kg |
| 最高速度 | 160km/h |
| 車両冷却ブロワ | 120km/h（車速比例/手動制御） |
| ドライバーズエイド | 付 |
| 計測ｼｽﾃﾑ | 試験ｼｰｹﾝｽ制御，演算処理，時系列ﾃﾞｰﾀ保存可能 |
排出ガス分析計
| 希釈分析計 | 型式 ：MEXA7200LE NOx ：CLD CO,CO2：NDIR THC ：FID THC ：FID CH4 ：FID-GC |
CVS（希釈トンネル設備）
| CVS装置 | CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：4.5～18(m3/min) |
| 希釈空気供給装置 | 温度：25℃±5℃湿度：50%RH（±8%RH以内） |
| 希釈空気清浄装置 | 能力：14m3/min（触媒過熱式） |
その他付帯設備
| 排ガス誘引ファン（直接） | 付 |
