環境型・実車試験用 シャシダイナモメータ（大型車用）
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能 また，建設機械等の環境下機能試験にも有効
一般財団法人日本自動車研究所（JARI） 環境型・実車試験用 シャシダイナモメータ (大型車用)
環境型・実車試験用 シャシダイナモメータの特長
環境型 大型車用シャシダイナモメータ環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか
.jpg)

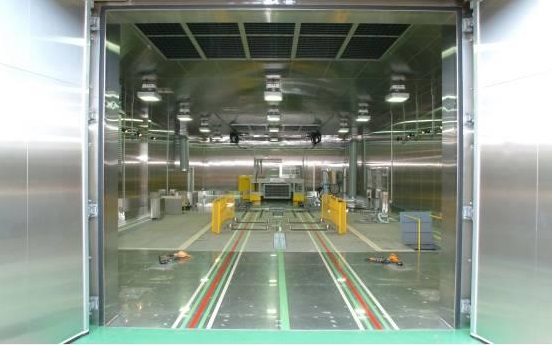

環境型 大型車用シャシダイナモメータ（入口）

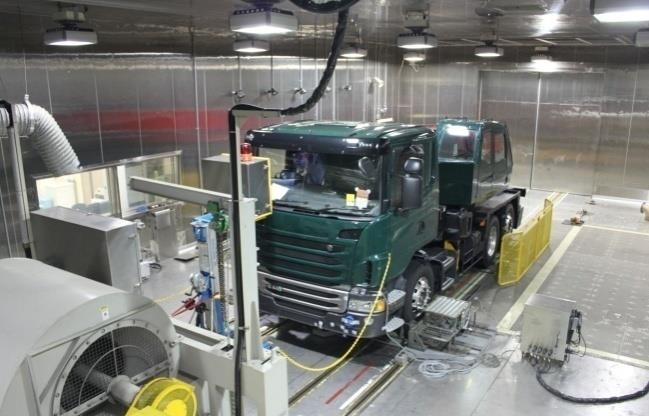

環境型 大型車用シャシダイナモメータ（奥）
仕様実験室
室内環境試験条件 温度：-30℃～40℃ 湿度：加湿機能付 ｴﾝｼﾞﾝ吸入空気（常温条件限定） 25℃±2℃、湿度：55%RH（±5%以内） 扉寸法 W4,000mm×H3,900mm 間口/奥行き/高さ（梁下） 9.8m×20.1m×4.21m
シャシダイナモメータ
形式 FCDY，2軸，電気慣性式 最大吸収（駆動）容量 370kW（駆動300ｋW） 制御方式 ALR，ASR（減速時慣性軽減機能付） ローラ2軸制御 等速制御（ﾌﾘｰ制御，追従制御） 2軸間距離 1,200mm～1,500mm（300mm） ローラ口径 1,061mm（平滑） 電気慣性重量 1軸 1,500～25,000kg、2軸 3,000～30,000kg 最高速度 150km/h 車両冷却ブロワ 90km/h（車速比例/手動制御） タイヤ/デフ冷却ブロワ ﾀｲﾔ：100km/h(一定)（Max：125m3/min）
ﾃﾞﾌ ：41km/h(一定)（Max：55m3/min） ドライバーズエイド 付 車体押し上げ装置 押上力 150kN以上 計測ｼｽﾃﾑ 試験ｼｰｹﾝｽ制御，演算処理，時系列ﾃﾞｰﾀ保存可能
排出ガス分析計
希釈分析計 型式 ：MEXA7200Ｄ
NOx ：CLD
CO,CO2：NDIR
THC ：HFID
CH4 ：FID-NMC 直接分析計 型式 ：MEXA7100Ｄ、MEXA7100DEGR（同時サンプリング可能）
NOx ：CLD
CO，CO2：NDIR
THC ：HFID
CH4 ：FID-NMC
O2 ：PMD
CVS（希釈トンネル設備）
CVS装置 CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：30～90（m3/min） 希釈空気供給装置 温度：25℃±5℃湿度：50%RH（±8%RH以内）
フィルタ除塵（ヘパフィルター+活性炭）式 希釈トンネル トンネル口径18ｲﾝﾁ 1st・2nd（切替式） 粒子捕集装置 ルーツポンプ式 流量範囲：50～200L/min 粒子捕集ﾌｨﾙﾀ 47mm，70mm（選択使用） BG粒子捕集ﾌｨﾙﾀ 付
その他付帯設備
排ガス誘引ファン（直接） 付 燃料流量計 容量式（Max：200L/h）、燃料温調装置付き（常温限定） 空気流量計 超音波式：Max：628L/s（常温限定） ドライビングロボット 大型車用自動運転装置（M/T：6速，AT：7ﾎﾟｼﾞｼｮﾝ） 天秤設備 天秤空調Box：温度：25℃±0.3℃、湿度：50±3％（クラス1000）、電子天秤：0.1μg，1μg
環境型 大型車用シャシダイナモメータ
環境雰囲気温度を変更可能な試験室内にて，車両の実走行状態を再現するとともに低温時の排出ガス・燃費 性能や車両性能等も 計測可能です。また，建設機械等の環境下機能試験にも有効です。
●低温から高温時の車両性能等試験
●排ガス浄化性能試験
●燃費試験
●各種車載機器性能試験，ほか
環境型 大型車用シャシダイナモメータ（入口）
環境型 大型車用シャシダイナモメータ（奥）
仕様
実験室
| 室内環境試験条件 | 温度：-30℃～40℃ 湿度：加湿機能付 |
| ｴﾝｼﾞﾝ吸入空気（常温条件限定） | 25℃±2℃、湿度：55%RH（±5%以内） |
| 扉寸法 | W4,000mm×H3,900mm |
| 間口/奥行き/高さ（梁下） | 9.8m×20.1m×4.21m |
シャシダイナモメータ
| 形式 | FCDY，2軸，電気慣性式 |
| 最大吸収（駆動）容量 | 370kW（駆動300ｋW） |
| 制御方式 | ALR，ASR（減速時慣性軽減機能付） |
| ローラ2軸制御 | 等速制御（ﾌﾘｰ制御，追従制御） |
| 2軸間距離 | 1,200mm～1,500mm（300mm） |
| ローラ口径 | 1,061mm（平滑） |
| 電気慣性重量 | 1軸 1,500～25,000kg、2軸 3,000～30,000kg |
| 最高速度 | 150km/h |
| 車両冷却ブロワ | 90km/h（車速比例/手動制御） |
| タイヤ/デフ冷却ブロワ | ﾀｲﾔ：100km/h(一定)（Max：125m3/min） ﾃﾞﾌ ：41km/h(一定)（Max：55m3/min） |
| ドライバーズエイド | 付 |
| 車体押し上げ装置 | 押上力 150kN以上 |
| 計測ｼｽﾃﾑ | 試験ｼｰｹﾝｽ制御，演算処理，時系列ﾃﾞｰﾀ保存可能 |
排出ガス分析計
| 希釈分析計 | 型式 ：MEXA7200Ｄ NOx ：CLD CO,CO2：NDIR THC ：HFID CH4 ：FID-NMC |
| 直接分析計 | 型式 ：MEXA7100Ｄ、MEXA7100DEGR（同時サンプリング可能） NOx ：CLD CO，CO2：NDIR THC ：HFID CH4 ：FID-NMC O2 ：PMD |
CVS（希釈トンネル設備）
| CVS装置 | CFV方式 ﾍﾞﾝﾁｭﾘｰｻｲｽﾞ：30～90（m3/min） |
| 希釈空気供給装置 | 温度：25℃±5℃湿度：50%RH（±8%RH以内） フィルタ除塵（ヘパフィルター+活性炭）式 |
| 希釈トンネル | トンネル口径18ｲﾝﾁ 1st・2nd（切替式） |
| 粒子捕集装置 | ルーツポンプ式 流量範囲：50～200L/min |
| 粒子捕集ﾌｨﾙﾀ | 47mm，70mm（選択使用） |
| BG粒子捕集ﾌｨﾙﾀ | 付 |
その他付帯設備
| 排ガス誘引ファン（直接） | 付 |
| 燃料流量計 | 容量式（Max：200L/h）、燃料温調装置付き（常温限定） |
| 空気流量計 | 超音波式：Max：628L/s（常温限定） |
| ドライビングロボット | 大型車用自動運転装置（M/T：6速，AT：7ﾎﾟｼﾞｼｮﾝ） |
| 天秤設備 | 天秤空調Box：温度：25℃±0.3℃、湿度：50±3％（クラス1000）、電子天秤：0.1μg，1μg |
