マイクロ波パワーメーターホストと一連のマイクロ波パワーセンサーで構成
広帯域ダイオード検出器の新設計により、デジタル信号処理技術と多次元校正補償技術が採用され、機器は広い周波数帯域、広い動的範囲、高精度、高速測定と分析、センサーのシリアル化などを備えています。
- 製品名
- マイクロ波パワーメーター 9kHz～500GHz 1/2CH 2438シリーズ Ceyear社
- 型番
- 2438CA/2438CB/2438PA/2438PB
- 価格
- お問合せ下さい
- 発売日
- 発売中
ウェーブクレスト株式会社 マイクロ波パワーメーター 9kHz～500GHz 1/2CH 2438シリーズ Ceyear社 (2438CA/2438CB/2438PA/2438PB)
マイクロ波パワーメーター 9kHz～500GHz 1/2CH 2438シリーズ Ceyear社 の特長
マイクロ波パワーメーター 2438シリーズ ラインアップ
マイクロ波パワーメーター 2438シリーズ 製品概要
2438シリーズマイクロ波パワーメーターは、マイクロ波パワーメーターホストと一連のマイクロ波パワーセンサーで構成されています。 広帯域ダイオード検出器の新設計により、デジタル信号処理技術と多次元校正補償技術が採用され、機器は広い周波数帯域、広い動的範囲、高精度、高速測定と分析、センサーのシリアル化などを備えています。 これは主に、マイクロ波信号の平均電力、ピーク電力、およびパルス包絡線電力の測定と校正に使用されます。 レーダー、電子対策、通信などの分野での研究開発、製造、受け入れ、保守のための重要な測定器です。
機能と特徴
●広い周波数範囲：9kHz〜500GHz●豊富なパワーセンサー：最大500GHzのCWパワーセンサー周波数。 ダイナミックレンジ90dB、最大67GHzのピークパワーセンサー周波数。 ダイナミックレンジ60dB●マイクロ波/ミリ波パルス変調信号の振幅および時間領域パラメータの10種類以上の測定および分析機能●CW測定、ピーク測定、CCDF統計測定●内部校正技術●信号電力の正確な測定を実現するための高出力減衰器または高出力方向性結合器を備えた柔軟な周波数応答オフセットリスト設定●GPIB、LAN、USB、プログラマブル制御 マルチ測定モード
CWパワーセンサーを接続すると、従来のCWパワーメーターになります。 この機器は、9 KHz〜500GHzの周波数範囲でマイクロ波とミリ波の出力電力を正確に測定できます。 出力電力測定のダイナミックレンジは、単一のセンサーで最大90dBになります。
ピークパワーセンサーを接続すると、高性能ピークパワーメーターになります。 50MHz〜67GHz帯域のパルス変調信号の振幅および時間領域パラメータを測定および分析できます。
統計測定モードでは、測定にトリガーイベントは必要ありませんが、信号の連続サンプリング測定を実現できます。 CCDFは、サンプル内の特定の値以上の特定のサンプル内のサンプルポイントのパーセンテージを表します。 1マイナスCDFとして表すこともできます。
高出力測定の周波数応答オフセット
この機能は、高周波信号測定用の高出力方向性結合器または高出力減衰器を格納する場合に非常に役立ちます。 周波数応答オフセット機能を開始した後、パワーメータは自動校正と電力測定の過程でセンサーの校正形式と周波数応答オフセット形式に応じて自動的に校正係数を設定し、測定結果を補正して測定精度を確保します 。
内部ゼロ、高速校正
ピークパワーセンサーは、内部ゼロキャリブレーションテクノロジーを採用しているため、ピークパワーセンサーの自動キャリブレーション速度が非常に速くなります。 また、測定部を離れることなく校正でき、信号入力を中断することなく信号をゼロにすることができます。 構成情報を保存して呼び出す
重複プロセスを減らすために、ユーザーは電力計ホストの最大10の構成情報を保存できます。 これらの構成パラメータはシステムに保存されており、ユーザーは同様の測定を行うときに便利な電話をかけることができます。 プログラム可能な制御
GPIB、LAN、USB制御、システム構築用。 代表的なアプリケーション
主にマイクロ波信号の平均パワー、ピークパワー、パルスエンベロープパワーの校正と測定に使用されます。CWモードでは、ユニバーサルマイクロ波パワーメーターです。 ピーク測定モードでは、タイムベースを設定することにより、ピークパワー、パルスパワー、平均パワー、オーバーシュート、立ち上がり時間など、10種類以上のマイクロ波/ミリ波パルス変調信号パルスエンベロープパラメータを自動的に測定および分析できます。 立ち下がり時間、上部振幅、下部振幅、パルス幅、パルス周期、デューティサイクル、オフ時間、パルス繰り返し周波数など。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。

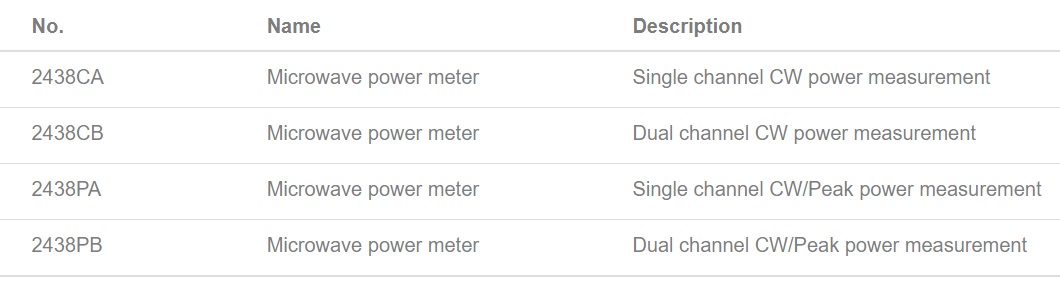

マイクロ波パワーメーター 2438シリーズ ラインアップ
マイクロ波パワーメーター 2438シリーズ 製品概要
2438シリーズマイクロ波パワーメーターは、マイクロ波パワーメーターホストと一連のマイクロ波パワーセンサーで構成されています。 広帯域ダイオード検出器の新設計により、デジタル信号処理技術と多次元校正補償技術が採用され、機器は広い周波数帯域、広い動的範囲、高精度、高速測定と分析、センサーのシリアル化などを備えています。 これは主に、マイクロ波信号の平均電力、ピーク電力、およびパルス包絡線電力の測定と校正に使用されます。 レーダー、電子対策、通信などの分野での研究開発、製造、受け入れ、保守のための重要な測定器です。
機能と特徴
●広い周波数範囲：9kHz〜500GHz
●豊富なパワーセンサー：最大500GHzのCWパワーセンサー周波数。 ダイナミックレンジ90dB、最大67GHzのピークパワーセンサー周波数。 ダイナミックレンジ60dB
●マイクロ波/ミリ波パルス変調信号の振幅および時間領域パラメータの10種類以上の測定および分析機能
●CW測定、ピーク測定、CCDF統計測定
●内部校正技術
●信号電力の正確な測定を実現するための高出力減衰器または高出力方向性結合器を備えた柔軟な周波数応答オフセットリスト設定
●GPIB、LAN、USB、プログラマブル制御
マルチ測定モード

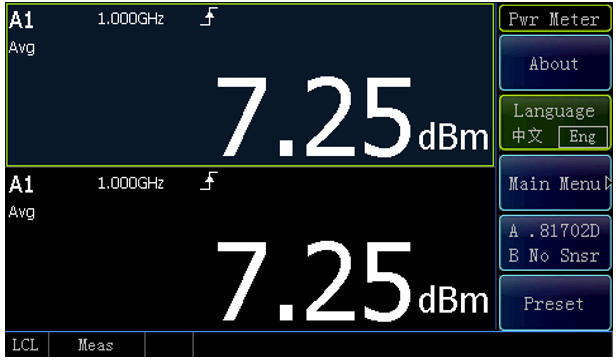

CWパワーセンサーを接続すると、従来のCWパワーメーターになります。 この機器は、9 KHz〜500GHzの周波数範囲でマイクロ波とミリ波の出力電力を正確に測定できます。 出力電力測定のダイナミックレンジは、単一のセンサーで最大90dBになります。

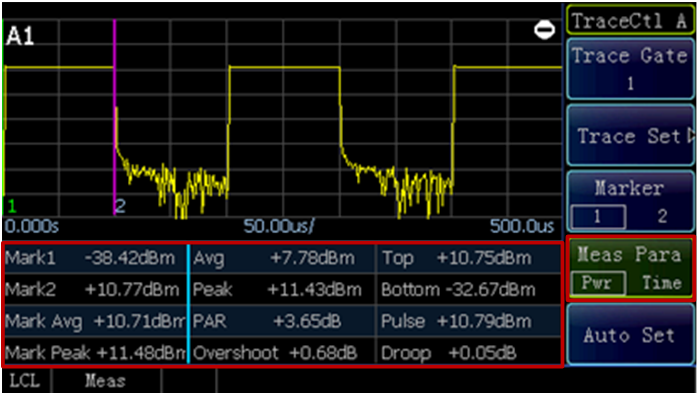

ピークパワーセンサーを接続すると、高性能ピークパワーメーターになります。 50MHz〜67GHz帯域のパルス変調信号の振幅および時間領域パラメータを測定および分析できます。

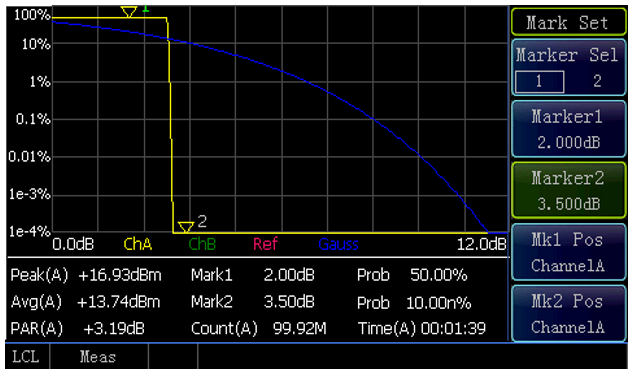

統計測定モードでは、測定にトリガーイベントは必要ありませんが、信号の連続サンプリング測定を実現できます。 CCDFは、サンプル内の特定の値以上の特定のサンプル内のサンプルポイントのパーセンテージを表します。 1マイナスCDFとして表すこともできます。

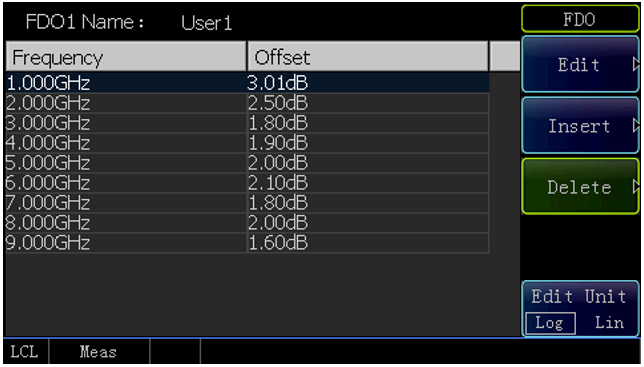

高出力測定の周波数応答オフセット
この機能は、高周波信号測定用の高出力方向性結合器または高出力減衰器を格納する場合に非常に役立ちます。 周波数応答オフセット機能を開始した後、パワーメータは自動校正と電力測定の過程でセンサーの校正形式と周波数応答オフセット形式に応じて自動的に校正係数を設定し、測定結果を補正して測定精度を確保します 。
内部ゼロ、高速校正
ピークパワーセンサーは、内部ゼロキャリブレーションテクノロジーを採用しているため、ピークパワーセンサーの自動キャリブレーション速度が非常に速くなります。 また、測定部を離れることなく校正でき、信号入力を中断することなく信号をゼロにすることができます。
構成情報を保存して呼び出す
重複プロセスを減らすために、ユーザーは電力計ホストの最大10の構成情報を保存できます。 これらの構成パラメータはシステムに保存されており、ユーザーは同様の測定を行うときに便利な電話をかけることができます。
プログラム可能な制御
GPIB、LAN、USB制御、システム構築用。
代表的なアプリケーション
主にマイクロ波信号の平均パワー、ピークパワー、パルスエンベロープパワーの校正と測定に使用されます。

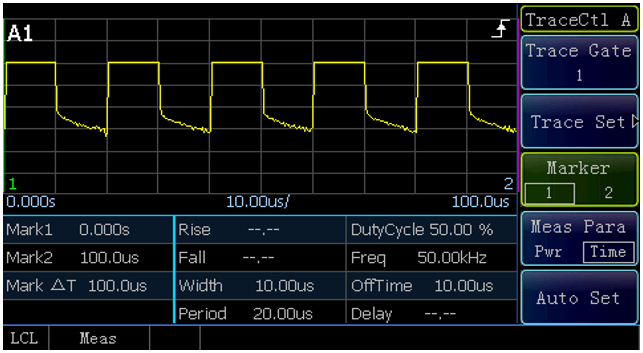

CWモードでは、ユニバーサルマイクロ波パワーメーターです。 ピーク測定モードでは、タイムベースを設定することにより、ピークパワー、パルスパワー、平均パワー、オーバーシュート、立ち上がり時間など、10種類以上のマイクロ波/ミリ波パルス変調信号パルスエンベロープパラメータを自動的に測定および分析できます。 立ち下がり時間、上部振幅、下部振幅、パルス幅、パルス周期、デューティサイクル、オフ時間、パルス繰り返し周波数など。
★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
