限られたスペースに、妥協なき精度を
DK/DUシリーズは、省スペース設計と高精度測定を両立したデジタルセンサです。設置スペースが限られる自動検査装置や生産設備に最適。電子部品、半導体、精密機械など、高精度測定が求められるアプリケーションにご使用いただけます。
アメテック株式会社 ソーラトロン事業部 接触式変位センサ（DK/DU 特殊センサ） (DK/DUシリーズ)
接触式変位センサ（DK/DU 特殊センサ）の特長
DK/DUシリーズ
DKシリーズ - ブロックゲージ
ソーラトロンメトロロジーのDKシリーズ（ブロックゲージ）は、省スペース設計と高精度測定を両立したデジタルセンサです。コンパクトなボディに高い測定性能を搭載し、内径測定を始めとするペンシル型センサでは困難な自動検査装置や生産設備への組込みに最適です。Orbit®デジタル計測ネットワークに対応し、高速かつ安定したデータ収集を実現。品質管理やインライン検査の効率向上に貢献します。狭いスペースでも妥協のない計測性能を求める現場に最適なソリューションです。
製品の特長
2, 5, 10mmの測定レンジ
精度 0.15μm以上
分解能 最高１０ｎｍ
繰り返し精度 ０．２５μｍ
スプリング/エアー作動
様々な接触子が使用可能
防水等級 IP65
ブロックゲージの使用例
スプリングとエアーシリンダを使用することで、測定対象部品の自動ローディングが可能です。エアー 作動とスプリングの組み合わせることにより、接触圧を調整して高精度の測定を行うことができます。

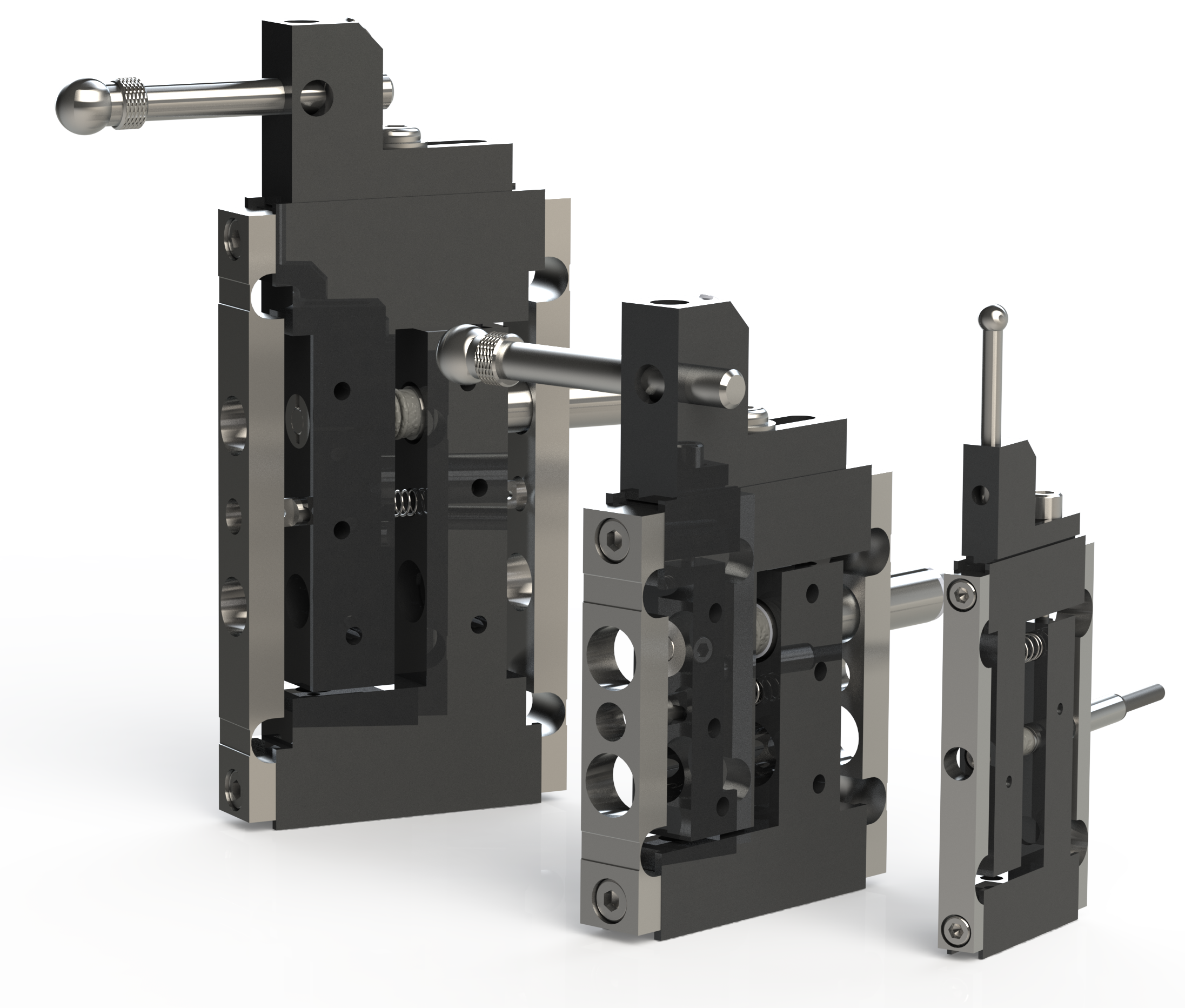

DUシリーズ - フレクシャゲージ
DUシリーズは、パラレルフレクシャ機構を採用した高精度デジタル変位センサです。摺動部を持たない構造により、摩耗やヒステリシスの影響を最小限に抑え、優れた繰返し精度と長期安定性を実現します。電子部品、半導体、精密機械などのペンシルタイプのセンサが設置困難な高精度・高速測定に最適。微小な変位を高い信頼性で捉え、品質管理の高度化を支援します。 フレクシャゲージ スプリングプッシュ DU/S
１、２ｍｍの測定レンジ
絶対精度 ０．１５μｍ以上
分解能 最高１０ｎｍ
繰り返し精度 ０．０５μｍ
スプリング/エアー作動
防水等級 IP65

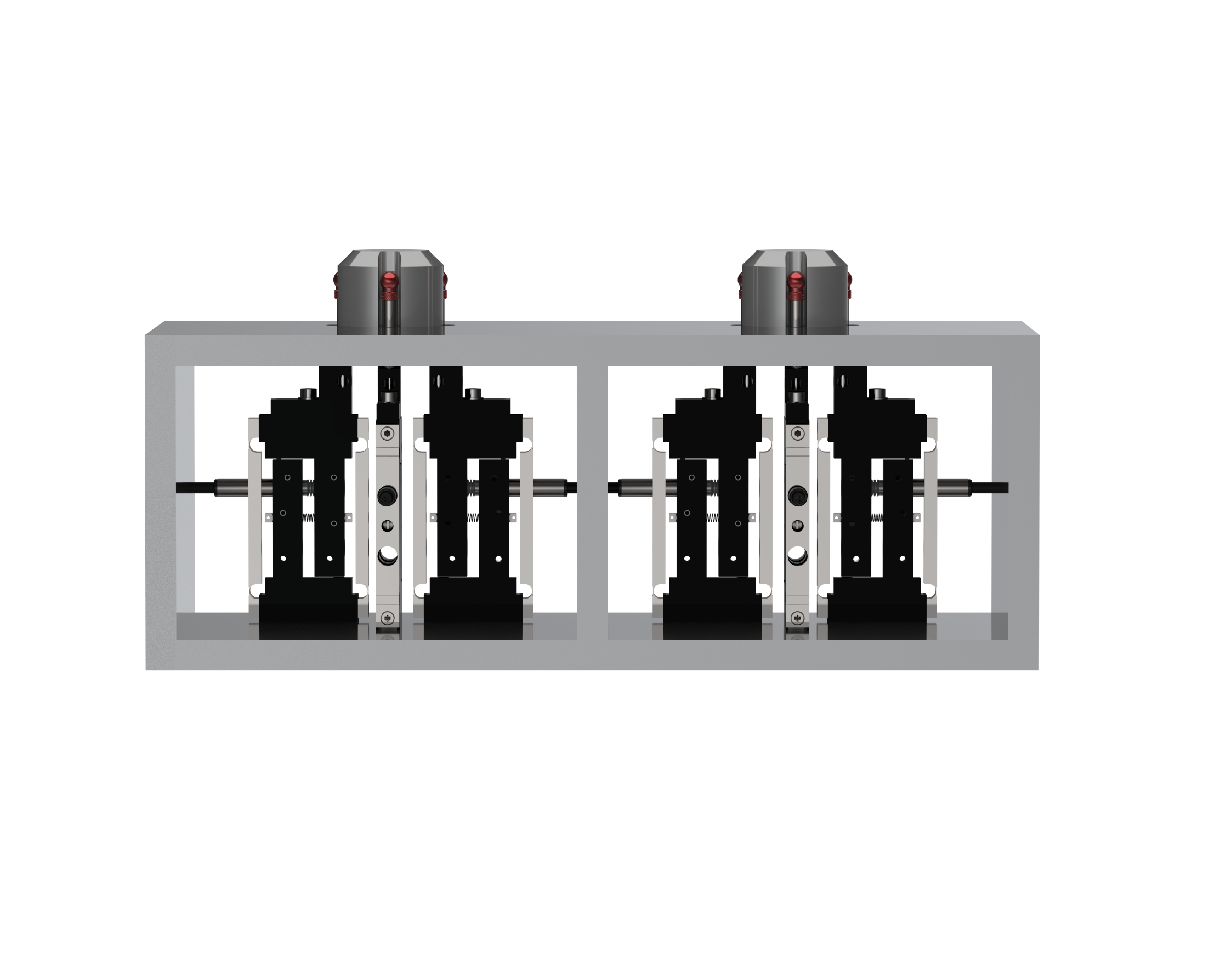

DUフレクシャの使用例
ペンシルタイプのセンサでは直接測定できない内径測定のアプリケーションなどにご使用いただけます。エアー駆動タイプを使用することで、ワークを治具へ固定する際の測定子の接触を避けることも可能です。
ソーラトロン製品は他にもございます。ぜひご覧ください。
デジタルゲージプローブDP https://www.keisokuten.jp/products/2820.html
総合案内： https://www.keisokuten.jp/products/maker277.html
Orbit®ブロックゲージ・フレクシャゲージシステムの動画
ブロックゲージ - ソーラトロン・メトロロジーの最も汎用性の高いセンサー
ブロックゲージの説明と使用例のご紹介をします。
DK/DUシリーズ
DKシリーズ - ブロックゲージ
ソーラトロンメトロロジーのDKシリーズ（ブロックゲージ）は、省スペース設計と高精度測定を両立したデジタルセンサです。コンパクトなボディに高い測定性能を搭載し、内径測定を始めとするペンシル型センサでは困難な自動検査装置や生産設備への組込みに最適です。Orbit®デジタル計測ネットワークに対応し、高速かつ安定したデータ収集を実現。品質管理やインライン検査の効率向上に貢献します。狭いスペースでも妥協のない計測性能を求める現場に最適なソリューションです。
製品の特長
2, 5, 10mmの測定レンジ
精度 0.15μm以上
分解能 最高１０ｎｍ
繰り返し精度 ０．２５μｍ
スプリング/エアー作動
様々な接触子が使用可能
防水等級 IP65
ブロックゲージの使用例
スプリングとエアーシリンダを使用することで、測定対象部品の自動ローディングが可能です。エアー 作動とスプリングの組み合わせることにより、接触圧を調整して高精度の測定を行うことができます。
DUシリーズ - フレクシャゲージ
DUシリーズは、パラレルフレクシャ機構を採用した高精度デジタル変位センサです。摺動部を持たない構造により、摩耗やヒステリシスの影響を最小限に抑え、優れた繰返し精度と長期安定性を実現します。電子部品、半導体、精密機械などのペンシルタイプのセンサが設置困難な高精度・高速測定に最適。微小な変位を高い信頼性で捉え、品質管理の高度化を支援します。
フレクシャゲージ スプリングプッシュ DU/S
１、２ｍｍの測定レンジ
絶対精度 ０．１５μｍ以上
分解能 最高１０ｎｍ
繰り返し精度 ０．０５μｍ
スプリング/エアー作動
防水等級 IP65
DUフレクシャの使用例
ペンシルタイプのセンサでは直接測定できない内径測定のアプリケーションなどにご使用いただけます。エアー駆動タイプを使用することで、ワークを治具へ固定する際の測定子の接触を避けることも可能です。
ソーラトロン製品は他にもございます。ぜひご覧ください。
デジタルゲージプローブDP https://www.keisokuten.jp/products/2820.html
総合案内： https://www.keisokuten.jp/products/maker277.html
Orbit®ブロックゲージ・フレクシャゲージシステムの動画
ブロックゲージ - ソーラトロン・メトロロジーの最も汎用性の高いセンサー
ブロックゲージの説明と使用例のご紹介をします。
