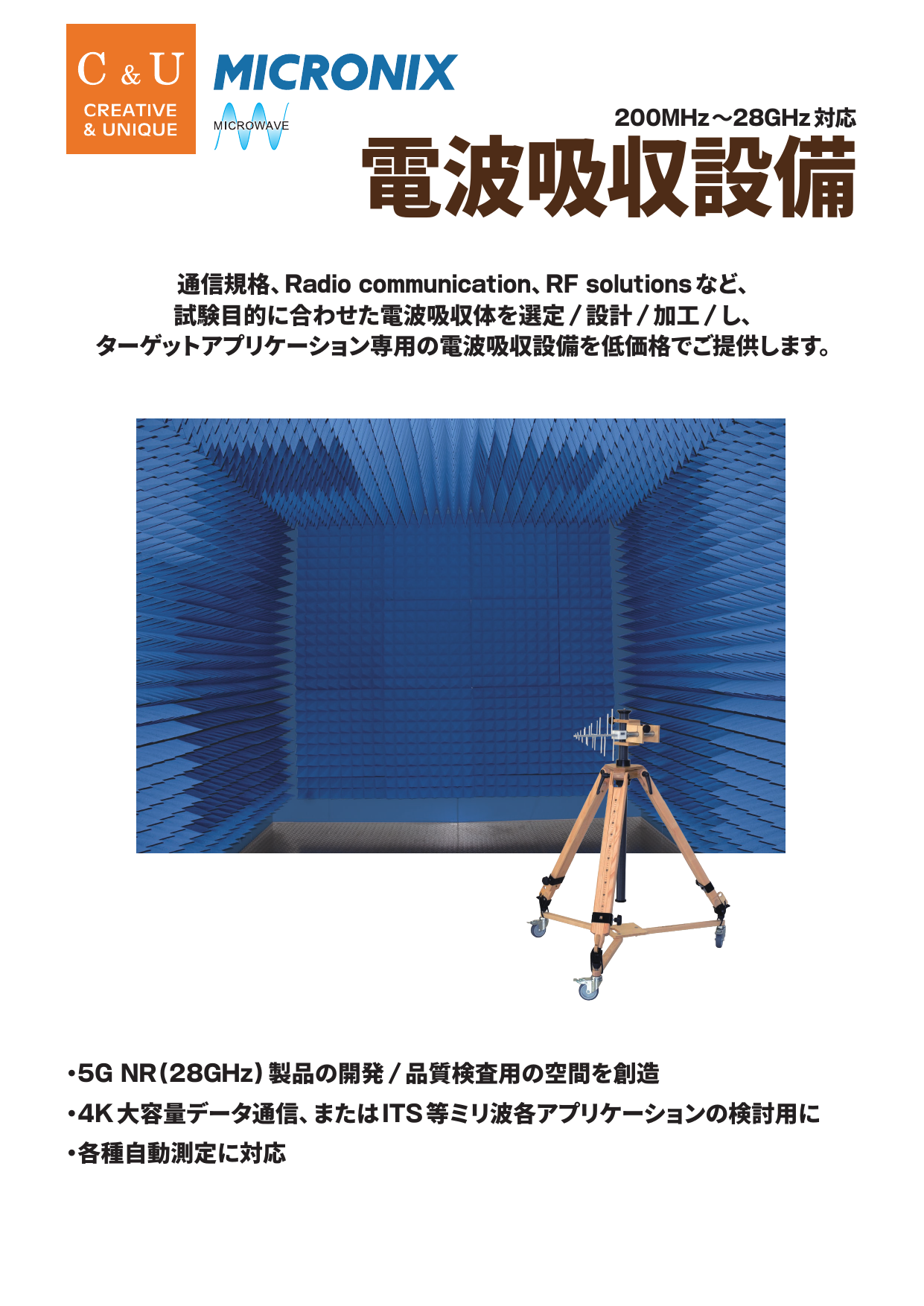

200MHz～28GHz対応 電波吸収設備

●5G NR(28GHz)製品の開発/品質検査用の空間を創造 ●4K大容量データ通信、またはITS等ミリ波各アプリケーションの検討用に ●各種自動測定に対応

通信規格、Radio communication、RF solutionsなど、試験目的に合わせた電波吸収体を選定/設計/加工/し、ターゲットアプリケーション専用の電波吸収設備を低価格でご提供します。

製品名: 200MHz～28GHz対応電波吸収設備

型番: -

価格: お問い合わせ下さい

発売日: 発売中

お問い合わせはこちら

200MHz～28GHz対応電波吸収設備の特長

特長

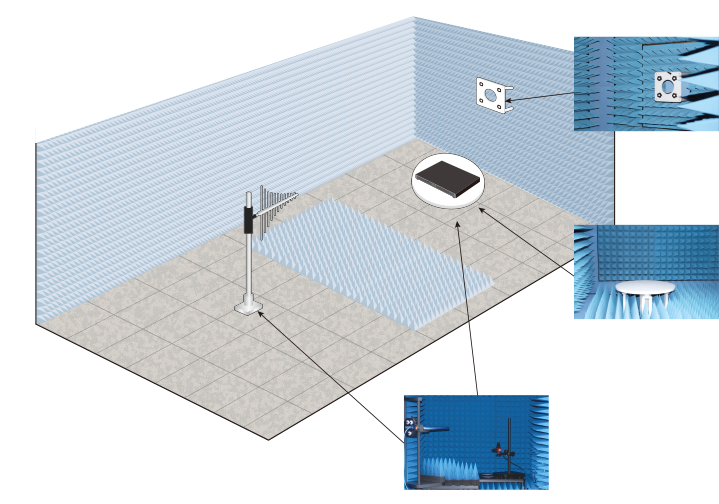

電波吸収設備イメージ図

システムインテグレーション

IoT (Internet of Things)の普及により、LoRa、Wi-SUNなどのLPWAに対応した低価格＆ローコストデバイスの開発が進む一方で、広域通信時のシミュレーションが課題となっています。また、ミリ波や5G規格等、高速大容量通信における測定方式において、従来測定以上に、送信機側(TX)と通信デバイス(RX)の位置の調整がシビアに求められてきています。

そこで、各規格の検証を行う際、測定時に求められるシールド効果以外の構成要素として、試験体の筐体材質を含めた、電波の反射を抑える電波吸収体の選定や治具装置の運用が大きな命題となります。

弊社電波吸収設備は、各試験規格に合わせて選定した電波吸収体の特性を基に、限られた条件の中で、顧客様と共にゼロ設計から効率良い測定空間の利用法を検討します。

電波吸収設備用吸収体(電波吸収性能-20dB以上、600㎜×600㎜/枚)

予め既存設備を調査した上で、電波吸収設備の概略設計、加工後の電波吸収パーティションの配置等、具体的な導入効果を基に設備化を進めます。ご予算に応じた設備を検討する為、弊社では周波数毎に異なる次の電波吸収体を準備しました。

MYA-10～60
MYB-30～75

[ 200MHz～10GHz ]ウレタンピラミッド型/耐燃性ウレタンピラミッド型(試験規格 UL94 V-O対応)

型番	高さ(㎝)	重量(㎏)	適合周波数※	代表的なアプリケーション例
MYA-10 (MYA-V010)	10	0.7	1.4GHz～	各種レーダー、衛星、携帯電話(5G）、無線LAN、TV(BS4K)
MYA-20 (MYA-V020)	20	1.2	600MHz～	TV(25-52CH)、携帯電話、RF-ID、特定小電力(920MHz)、スマートメータ
MYA-30 (MYA-V030)	30	1.7	500MHz～	TV(18-52CH)、携帯電話
MYA-45 (MYA-V045)	45	2.1	400MHz～	特定小電力(420MHz)、アマチュア無線(430MHz)、TV(13-52CH)
MYA-60 (MYA-V060)	60	2.5	200MHz～	デジタル消防、鉄道、船舶、ミリタリ－エアーバンド(222－399MHz)

[10GHz～30GHz]ウレタン波型

型番	高さ(㎝)	重量(㎏)	適合周波数※	代表的なアプリケーション例
MYB-30	3	0.3	10GHz～	超広帯域無線システム、地球探査衛星、ITS、航空無線航行
MYB-50	5	0.4	4GHz～	気象レーダ、ロボット無線、ISM、DSRC
MYB-75	7.5	0.6	3.5GHz～	携帯電話(5G）、無線LAN(5GHz帯)、TV(BS4K)

※電波吸収性能-20dB以上、各アプリケーションは適合周波数の下限に依存、または包括。

治具装置

測定空間を検討する際、試験の再現性を担保する為に、測定を補助する装置が必要です。
被測定物にはサイズ・大きさ・重さ等の物理的な違いに加えて、測定するアンテナの指向性、ケーブル類の配置或いは動きにどう追従すべきか？を検討しなければなりません。

弊社電波吸収設備では、様々なニーズに応えるべく、長年培った測定技術のノウハウを活かし、RF測定器メーカならでは治具装置のご提案を行います。

アンテナ固定台
壁面パネル部に透過素材の台座にアタッチメント式のフォルダー形状を取付けます。
偏波面の変更、複数アンテナでの測定等、目的のシーンに合わせたフレキシブルな測定を可能にします。
ターンテーブル
簡易的なエミッション試験、通信試験等において、テーブル上に置いた被測定物の指向性を異なる角度で確認します。
特にシールド環境下であれば、各種アンテナパターンの測定等、従来のシールドルームを暗室化する際のコスト検討に有効です。
電界強度測定装置
磁界センサー等を用いて、放射電界強度の自動測定を行います。妨害波測定、近接イミニュティ試験等に有効です。

製品例

電波吸収パーティション (自立型)

移動式パーティション型番：MD-130980 定価372,500円(搬入費、税別)

単体単体・イメージ図
連結時・表※ 連結時・裏※
※2台仕様

[主な仕様]

外形寸法	約1370(W)×1850(H)×700(D)mm （突起物を除く）
重量	約55kg (オモリ板除く)
材質	アルミ板
キャスター	自由自在キャスター（ストッパー付き）×4
その他	アイボルト、保護キャップ(エッジ対策)

電波吸収パーティション (BOX/トンネル型)

現地組立式パーティション MY5550 定価4,600,000円(税別)

[主な仕様]

外形寸法	約2684(W)×2334(H)×2684(D)mm （突起物を除く）
内部寸法	約2200(W)×1800(H)×2200(D)mm
ドア開口部寸法	2000(W)×2000(H)mm
重量	約750kg
パネル厚	42mm
表面材	内外面カラー鋼板 0.4mm厚
芯材	硬質ウレタンフォーム
建具	アルミ枠式両開扉 (有効2000W×2000H 4方枠式)
床板	亜鉛メッキ鋼板 3.2mm厚
シールド性能	40dB
対応周波数	600MHz以上

その他製品目的、設置条件、サイズ等により異なります。お気軽にお問合せ下さい。

納品までの流れ

必要機材等が確定したら、現地下見の後、作業工程を確認し、設備承認図面等を作成します。
設置完了後、所定の必要試験を行ない納品となります。
尚、電波吸収設備の吸収体納品時は次のドキュメント類を添付します。

①.設計図書	承認図 (カット加工等、内容含む)、試験成績書
②.電波吸収体成績書	寸法公差抜き取り検査(幅方向、全数の10％)、電波吸収体型番並びに製造時特定溶剤配合有無等の仕様明記
