最大出力電圧15kV！限界試験もできる雷サージ試験器
落雷による大地の電位変動により配電線や通信線に誘導された『高エネルギーの誘導雷ノイズ』を発生するEMC試験器です。
株式会社ノイズ研究所 雷サージ試験器 (LSS-F03 series)
雷サージ試験器の特長
雷により電力線や電話線に誘導された『高エネルギーの誘導雷ノイズ』を発生する試験器です。国際規格IEC61000-4-5やJEC210/212などを始め、電子機器の耐性試験として多くの業界で要求されています。
- IEC 61000-4-5 Ed.3規格準拠試験器
- 最大出力電圧15kV
雷サージ試験の信頼性評価試験において、破壊試験も含めた評価ができます。
- 大型LCD 画面の操作パネルを採用
操作部に大型LCD パネル画面を採用し、視認性・操作性が向上しました。
- 連続試験を簡単にするＭＰＵ制御を採用
サージ出力/ 波形切替/ 極性切替/ シーケンス動作を自動で行う事ができます。
- マニュアル・プログラムモードを装備

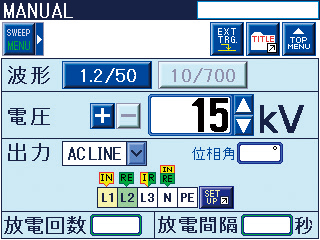

規格試験及び単発条件の試験を行うことを目的としたマニュアルモードと、異なる条件の試験を連続で行うことを目的としたプログラムモードの２種類を装備。用途にあわせて簡単に試験の条件が設定できます。
- インターロック等の優れた安全性
- 波形チェック端子を標準装備

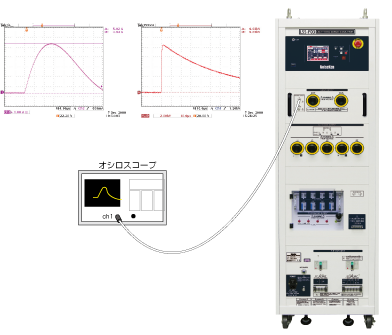

お手持ちのオシロスコープとBNCケーブルで出力波形のチェックができます。
- EUT用電源の保護に必要な絶縁トランスをご用意しています。（オプション）
- 電源との共振を防ぐ為、減結合回路の定数切り替えが可能です。
太陽光発電のパワーコンディショナー等一部の製品では、雷サージ試験器と接続した際、共振・発振現象が発生し、製品がうまく動作しないことがあります。
LSS-F03では、それらの不具合を回避するために、インダクタンスの定数値を変更することが可能です。（別途特注対応）
試験品の破壊耐性が評価できる『出力15ｋV 電流7500A』

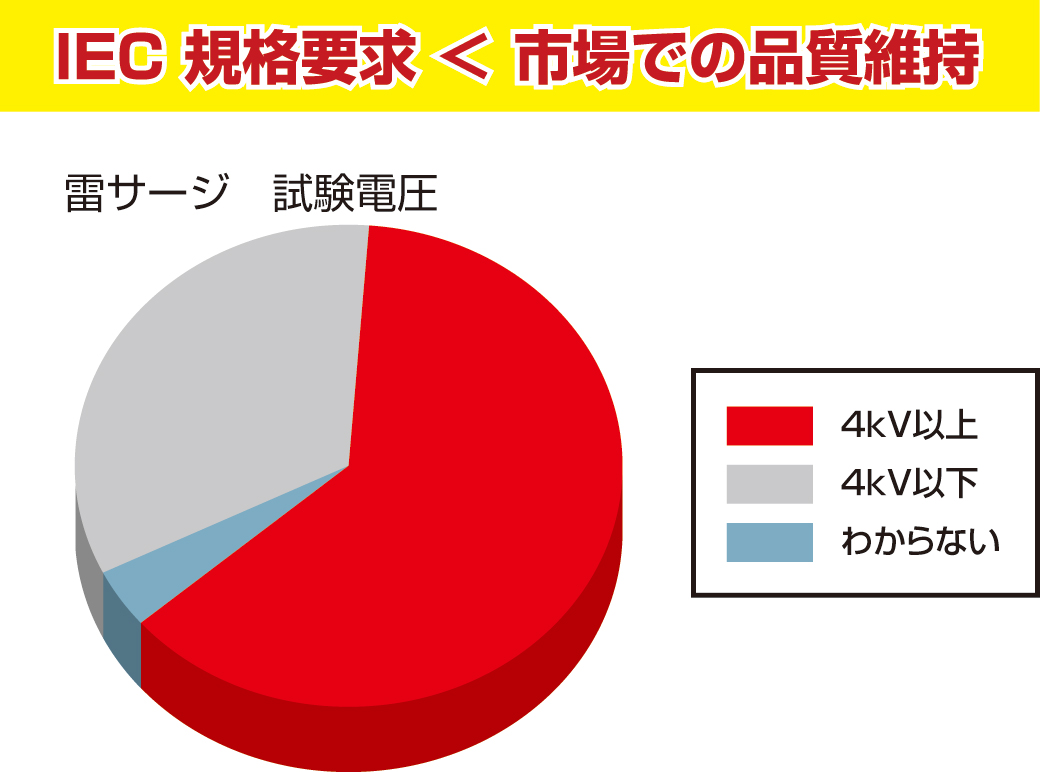

試験をしているお客さまの約60%はIEC規格以上の電圧で試験をしています。
試験にかかる時間を大幅に削減しました。『サージ出力繰返し時間50%短縮
従来当社製品比1/2の出力繰り返し時間を実現。試験に要する工数の削減に寄与します。
※出力電圧6kV以下の試験に対応。
電源との共振を防ぐ為、減結合回路の定数変更が可能。（特注対応）

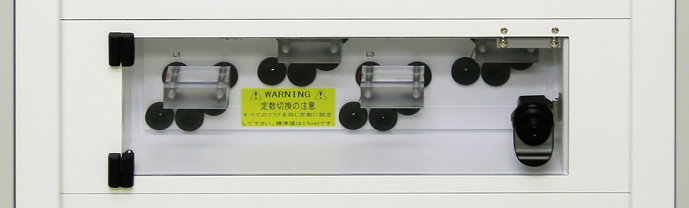

太陽光発電のパワーコンディショナー等、一部の製品では雷サージ試験器と接続した際に共振・発振現象が発生し、製品がうまく動作しないことがあります。LSS-F03ではそれらを回避するために、インダクタンスの定数値を変更（1.5，1.3，1.0，0.8mH）することが可能です。

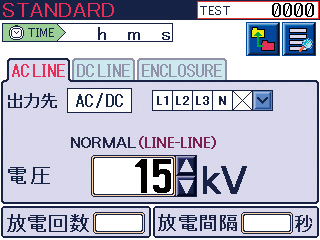

試験の設定が簡単にできる『タッチパネル』を採用
視認性の高いカラー液晶タッチパネルを採用。アイコンを多用することで、ユーザーフレンドリーな操作性を実現しました。また、IEC規格やその他の連続試験もパラメータスイープ機能で簡単に試験ができます。

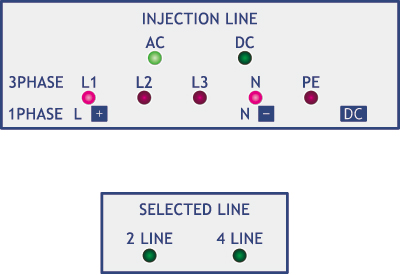

試験設定に連動したパネル表示機能『インジケータ』を装備
試験時のケーブル接続が分かりやすいインジケータを装備しました。
パソコンからの制御ができる『ソフトウェア』をご用意（オプション）

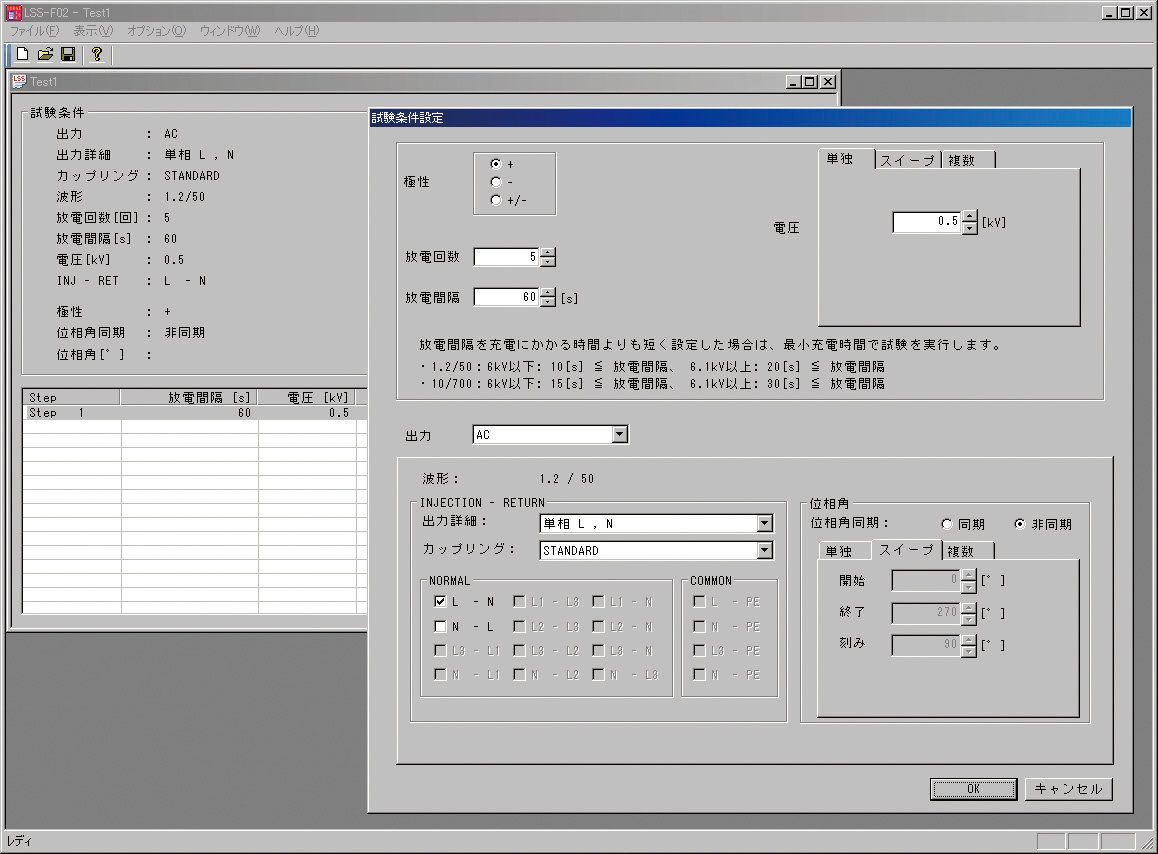

専用ソフトウェアで、Windowsパソコンからの制御が可能となりました。
また、試験結果を成績書としてレポート出力することもできます。

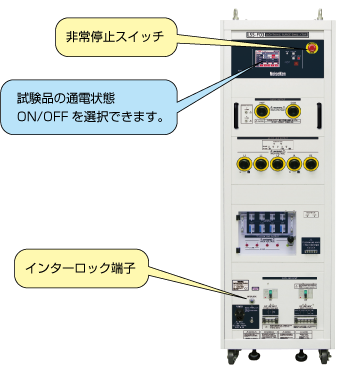

試験者の安全を高める『非常停止＆インターロック端子』を装備
試験者の安全を考慮した、非常停止機能をハード・ソフトの両方に搭載。あわせてインターロック設定や出力電圧制限機能も装備しました。また、オプションにて防護柵や防護箱をラインナップし、より安全な試験ができます。
試験前の波形チェックが簡単にできる『出力波形モニター端子』
「試験前に出力波形を簡易的にチェックしたい」というご要望にお応えしてモニター端子を標準搭載しました。
※本端子は、簡易測定用です。正確な測定には専用の機器が必要です。詳細は別途お問い合わせください
仕様
.png)
■ サージ発生部
項目 機能・性能 備考 1.2/50μs-8/20μs
コンビネーション波形
開放電圧 0.5kV ～ 15kV ±10% 全モデル共通
電圧ステップ：0.1kVステップ
設定は0kVから可能
波頭長 1.2μs ±30％ 波尾長 50μs ±20％ 短絡電流 250A ～ 7500A ±10％ 波頭長 8μs ±20％ 波尾長 20μs ±20％ 10/700μs-5/320μs
コンビネーション波形
開放電圧 0.5kV ～ 15kV ±10% モデル：C1/C3
電圧ステップ：0.1kVステップ
設定は0kVから可能 波頭長 10μs ±30％ 波尾長 700μs ±20％ 短絡電流 12.5A ～ 375A ±10％ 波頭長 5μs ±20％ 波尾長 320μs ±20％ 出力極性 正 または 負 放電間隔 10秒～ 999秒，設定電圧に依存 10秒（＜6kV） 10/700μs波形は15秒～ 出力インピーダンス 2Ω ±10％ 1.2/50μs波形 40Ω ±10％ 10/700μs波形
■ AC/DC重畳部
項目 機能・性能 備考 重畳サージ波形 1.2/50μs-8/20μsコンビネーション波形 最大重畳サージ電圧/電流 設定可能最大値まで 結合回路
IEC 61000-4-5対応 18μF ライン-ライン間(10Ω+9μF選択可能) 10Ω ±9μF ライン-PE間(18μF選択可能） 印加モード ライン-ライン間、ライン-PE間 EUT用電源ライン構成 単相AC
DC L/N/PE
+/-/PE モデル：A1/C1 単相AC
DC L1/L2/L3/N/PE（単・三相共有）
+/-/PE モデル：A3/C3 EUT用電源ライン電力容量 AC240V/20A MAX 50/60Hz、DC125V/20A MAX モデル：A1/C1 AC500V/50A MAX 50/60Hz、DC125V/50A MAX モデル：A3/C3 減結合コイル 1.5mH 位相角制御 0 ～ 360° ±10°
■ テレコム重畳部（モデル：C1/C3のみ）
項目 機能・性能 備考 重畳サージ波形 1.2/50μs-8/20μsコンビネーション波形
10/700μs-5/320μsコンビネーション波形 最大重畳サージ電圧/電流 6kV/300A 1.2/50μs波形：2ｋVまで保証
10/700μs波形：4ｋVまで保証
整合抵抗 40Ω １ライン80Ω：2ライン時 1.2/50μs波形 １ライン160Ω：4ライン時 １ライン25Ω 10/700μs波形 結合モード コモンモード 結合回路 ガスアレスタ：90V EUT用ライン 2ライン/ 4ライン DC50V/100mA MAX 選択式 減結合コイル 20mH
■ その他

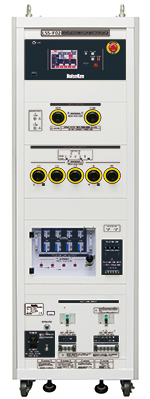

項目 機能・性能 備考 電圧モニター BNC出力、1/2000 ±10％ サージアウト設定出力開放時 電流モニター BNC出力、1mV/A ±10％ サージアウト設定出力短絡時 通信機能 RS-232準拠光通信 駆動電源 AC100V ～ AC240V ±10％ 50Hz / 60Hz 外形寸法 W555×H1450×D790 mm（A1/A3）、W555×H1800×D790 mm（C1/C3） 突起含まず 質量 A1：約290kg A3：約300kg C1:約325kg C3：約340kg
■ 標準添付品
項目 機能・性能 数量 対応モデル サージ出力ケーブル HOT / COM 2本 共通 電源ライン出力ケーブル 単相用：L / N / PE 3本 A1/C1 三相用：L1 / L2 / L3 / N / PE 5本 A3/C3 テレコムライン出力ケーブル 1 ～ 4ライン用およびGND用 5本 C1/C3 アレスタユニット 結合用：本体パネル取り付け 4個 C1/C3 入力保護用：本体パネル取り付け 4個 モニター用ケーブル BNC-BNCケーブル 1本 共通 外部インターロックコネクタ 5Pプラグ（#1-#3間ショート） 1個 共通 駆動用電源ケーブル AC100V用、G付3Pコネクタケーブル 1本 共通 高圧コネクタキャップ 本体パネル取り付け 5個 A1/C1 7個 A3/C3 FGケーブル 筐体接地用 1本 共通 取扱説明書 － 1冊 共通
● 本製品は、水銀を含む部品を使用しています。廃棄の際には地域の法規に従った処理を行ってください。
●本製品には消耗部品が含まれていますので、定期的な点検を推奨致します。
三相5線（PE付）機器の電源線試験は、おおよそ200セットの試験毎に点検を推奨するメッセージを表示します。（単相（PE付）機器ではおおよそ800セットで表示）
（1セット：IEC 61000-4-5規格で規定する一連の試験を、2つの試験レベル（例：0.5kVと1kVなど）で行った場合）
※使用条件、使用環境によって部品交換の時期は異なります。消耗品の詳細に関してはお問合せください。
※本試験器は、別途絶縁トランスが必要です。
雷により電力線や電話線に誘導された『高エネルギーの誘導雷ノイズ』を発生する試験器です。国際規格IEC61000-4-5やJEC210/212などを始め、電子機器の耐性試験として多くの業界で要求されています。
雷サージ試験の信頼性評価試験において、破壊試験も含めた評価ができます。
操作部に大型LCD パネル画面を採用し、視認性・操作性が向上しました。
サージ出力/ 波形切替/ 極性切替/ シーケンス動作を自動で行う事ができます。
規格試験及び単発条件の試験を行うことを目的としたマニュアルモードと、異なる条件の試験を連続で行うことを目的としたプログラムモードの２種類を装備。用途にあわせて簡単に試験の条件が設定できます。
お手持ちのオシロスコープとBNCケーブルで出力波形のチェックができます。
太陽光発電のパワーコンディショナー等一部の製品では、雷サージ試験器と接続した際、共振・発振現象が発生し、製品がうまく動作しないことがあります。 LSS-F03では、それらの不具合を回避するために、インダクタンスの定数値を変更することが可能です。（別途特注対応） | |
試験品の破壊耐性が評価できる『出力15ｋV 電流7500A』
試験をしているお客さまの約60%はIEC規格以上の電圧で試験をしています。
試験にかかる時間を大幅に削減しました。『サージ出力繰返し時間50%短縮
従来当社製品比1/2の出力繰り返し時間を実現。試験に要する工数の削減に寄与します。
※出力電圧6kV以下の試験に対応。
電源との共振を防ぐ為、減結合回路の定数変更が可能。（特注対応）
太陽光発電のパワーコンディショナー等、一部の製品では雷サージ試験器と接続した際に共振・発振現象が発生し、製品がうまく動作しないことがあります。LSS-F03ではそれらを回避するために、インダクタンスの定数値を変更（1.5，1.3，1.0，0.8mH）することが可能です。
試験の設定が簡単にできる『タッチパネル』を採用
視認性の高いカラー液晶タッチパネルを採用。アイコンを多用することで、ユーザーフレンドリーな操作性を実現しました。また、IEC規格やその他の連続試験もパラメータスイープ機能で簡単に試験ができます。
| |
試験設定に連動したパネル表示機能『インジケータ』を装備
試験時のケーブル接続が分かりやすいインジケータを装備しました。
パソコンからの制御ができる『ソフトウェア』をご用意（オプション）
専用ソフトウェアで、Windowsパソコンからの制御が可能となりました。
また、試験結果を成績書としてレポート出力することもできます。
試験者の安全を高める『非常停止＆インターロック端子』を装備
試験者の安全を考慮した、非常停止機能をハード・ソフトの両方に搭載。あわせてインターロック設定や出力電圧制限機能も装備しました。また、オプションにて防護柵や防護箱をラインナップし、より安全な試験ができます。
試験前の波形チェックが簡単にできる『出力波形モニター端子』
「試験前に出力波形を簡易的にチェックしたい」というご要望にお応えしてモニター端子を標準搭載しました。
※本端子は、簡易測定用です。正確な測定には専用の機器が必要です。詳細は別途お問い合わせください
仕様
■ サージ発生部
| 項目 | 機能・性能 | 備考 | |
| 1.2/50μs-8/20μs コンビネーション波形 | 開放電圧 | 0.5kV ～ 15kV ±10% | 全モデル共通 電圧ステップ：0.1kVステップ 設定は0kVから可能 |
| 波頭長 | 1.2μs ±30％ | ||
| 波尾長 | 50μs ±20％ | ||
| 短絡電流 | 250A ～ 7500A ±10％ | ||
| 波頭長 | 8μs ±20％ | ||
| 波尾長 | 20μs ±20％ | ||
| 10/700μs-5/320μs コンビネーション波形 | 開放電圧 | 0.5kV ～ 15kV ±10% | モデル：C1/C3 電圧ステップ：0.1kVステップ 設定は0kVから可能 |
| 波頭長 | 10μs ±30％ | ||
| 波尾長 | 700μs ±20％ | ||
| 短絡電流 | 12.5A ～ 375A ±10％ | ||
| 波頭長 | 5μs ±20％ | ||
| 波尾長 | 320μs ±20％ | ||
| 出力極性 | 正 または 負 | ||
| 放電間隔 | 10秒～ 999秒，設定電圧に依存 10秒（＜6kV） | 10/700μs波形は15秒～ | |
| 出力インピーダンス | 2Ω ±10％ | 1.2/50μs波形 | |
| 40Ω ±10％ | 10/700μs波形 | ||
■ AC/DC重畳部
| 項目 | 機能・性能 | 備考 | |
| 重畳サージ波形 | 1.2/50μs-8/20μsコンビネーション波形 | ||
| 最大重畳サージ電圧/電流 | 設定可能最大値まで | ||
| 結合回路 IEC 61000-4-5対応 | 18μF | ライン-ライン間(10Ω+9μF選択可能) | |
| 10Ω ±9μF | ライン-PE間(18μF選択可能） | ||
| 印加モード | ライン-ライン間、ライン-PE間 | ||
| EUT用電源ライン構成 | 単相AC DC | L/N/PE +/-/PE | モデル：A1/C1 |
| 単相AC DC | L1/L2/L3/N/PE（単・三相共有） +/-/PE | モデル：A3/C3 | |
| EUT用電源ライン電力容量 | AC240V/20A MAX 50/60Hz、DC125V/20A MAX | モデル：A1/C1 | |
| AC500V/50A MAX 50/60Hz、DC125V/50A MAX | モデル：A3/C3 | ||
| 減結合コイル | 1.5mH | ||
| 位相角制御 | 0 ～ 360° ±10° | ||
■ テレコム重畳部（モデル：C1/C3のみ）
| 項目 | 機能・性能 | 備考 | |
| 重畳サージ波形 | 1.2/50μs-8/20μsコンビネーション波形 10/700μs-5/320μsコンビネーション波形 | ||
| 最大重畳サージ電圧/電流 | 6kV/300A | 1.2/50μs波形：2ｋVまで保証 10/700μs波形：4ｋVまで保証 | |
| 整合抵抗 | 40Ω | １ライン80Ω：2ライン時 | 1.2/50μs波形 |
| １ライン160Ω：4ライン時 | |||
| １ライン25Ω | 10/700μs波形 | ||
| 結合モード | コモンモード | ||
| 結合回路 | ガスアレスタ：90V | ||
| EUT用ライン | 2ライン/ 4ライン DC50V/100mA MAX | 選択式 | |
| 減結合コイル | 20mH | ||
■ その他
| 項目 | 機能・性能 | 備考 |
| 電圧モニター | BNC出力、1/2000 ±10％ | サージアウト設定出力開放時 |
| 電流モニター | BNC出力、1mV/A ±10％ | サージアウト設定出力短絡時 |
| 通信機能 | RS-232準拠光通信 | |
| 駆動電源 | AC100V ～ AC240V ±10％ 50Hz / 60Hz | |
| 外形寸法 | W555×H1450×D790 mm（A1/A3）、W555×H1800×D790 mm（C1/C3） | 突起含まず |
| 質量 | A1：約290kg A3：約300kg C1:約325kg C3：約340kg |
■ 標準添付品
| 項目 | 機能・性能 | 数量 | 対応モデル |
| サージ出力ケーブル | HOT / COM | 2本 | 共通 |
| 電源ライン出力ケーブル | 単相用：L / N / PE | 3本 | A1/C1 |
| 三相用：L1 / L2 / L3 / N / PE | 5本 | A3/C3 | |
| テレコムライン出力ケーブル | 1 ～ 4ライン用およびGND用 | 5本 | C1/C3 |
| アレスタユニット | 結合用：本体パネル取り付け | 4個 | C1/C3 |
| 入力保護用：本体パネル取り付け | 4個 | ||
| モニター用ケーブル | BNC-BNCケーブル | 1本 | 共通 |
| 外部インターロックコネクタ | 5Pプラグ（#1-#3間ショート） | 1個 | 共通 |
| 駆動用電源ケーブル | AC100V用、G付3Pコネクタケーブル | 1本 | 共通 |
| 高圧コネクタキャップ | 本体パネル取り付け | 5個 | A1/C1 |
| 7個 | A3/C3 | ||
| FGケーブル | 筐体接地用 | 1本 | 共通 |
| 取扱説明書 | － | 1冊 | 共通 |
● 本製品は、水銀を含む部品を使用しています。廃棄の際には地域の法規に従った処理を行ってください。
●本製品には消耗部品が含まれていますので、定期的な点検を推奨致します。
三相5線（PE付）機器の電源線試験は、おおよそ200セットの試験毎に点検を推奨するメッセージを表示します。（単相（PE付）機器ではおおよそ800セットで表示）
（1セット：IEC 61000-4-5規格で規定する一連の試験を、2つの試験レベル（例：0.5kVと1kVなど）で行った場合）
※使用条件、使用環境によって部品交換の時期は異なります。消耗品の詳細に関してはお問合せください。
※本試験器は、別途絶縁トランスが必要です。
