恒温恒湿槽
高温から低温までさまざまな環境ストレスを与えることにより、バッテリなどの装置から実車両まで信頼性の高い性能評価が行える環境試験装置です。
一般財団法人日本自動車研究所（JARI） 恒温恒湿槽 (-)
恒温恒湿槽の特長
恒温恒湿槽高温から低温までさまざまな環境ストレスを与えることにより，バッテリなどの装置から実車両まで信頼性の高い性能評価が行える環境試験装置です。
.png)

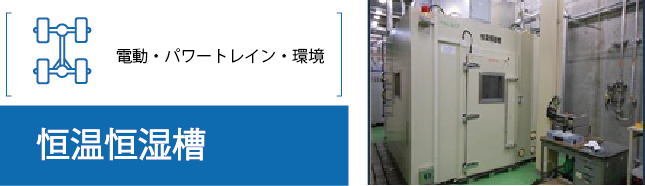

温度範囲 30℃ 80℃ 温度精度 ±0.3℃ 以下 湿度範囲 10% ～ 95% 湿度精度 10% ～ 95% 過渡応答 20℃ → -20℃ 14分、 20℃ → 80℃ 17分 内形寸法 幅 2,300mm、奥行き 2,395mm（有効1,970mm）、高さ 2,100mm、扉 850mm x 1,800mm 調音ユニット 圧縮機 4.5kW x 2（冷媒R404）、加熱機10kW x 2、加湿器 6kW x 3 運転モード 定置運転、プログラム運転 設置場所 環境研究部（つくば）

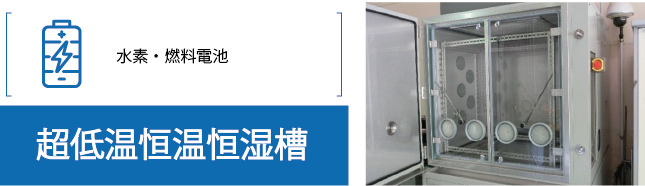

温度範囲 -70℃ ~ 150℃ 温度精度 ±0.5℃ 以下 湿度範囲 20% ～ 98% 過渡応答 20℃ → -70℃ 100分以内、 -70℃ → 150℃ 75分以内 内形寸法 幅 1,000mm、奥行き 800mm、高さ 1,000mm、扉 1,000mm x 1,800mm 調音ユニット 圧縮機 1.1kW x 2（R404A）/1.5kW（R23）、加熱機3.0kW、加湿器 1.5kW 運転モード 定置運転、プログラム運転 設置場所 環境研究部（城里）

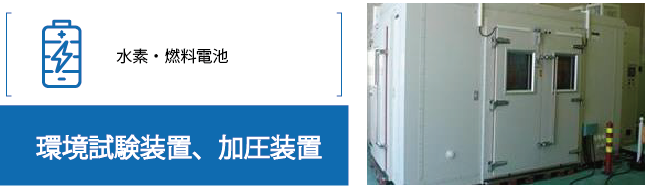

環境試験用加圧装置と組み合わせることで、低温から高温環境下において供試品を加減圧（最大 120MPa ）する圧力サイクル試験や、一定圧力で一定期間保持する加速応力試験を実施することが可能。
温度範囲 -50℃ ~ 150℃ 温度精度 ±5℃ 以下 湿度範囲 60% ～ 98%RH 過渡応答 20℃ → -50℃ 約270分、 20℃ → 150℃ 約120分以内 内形寸法 幅 2,500mm（有効1,800mm）、奥行き 3,400mm（有効2,700mm）、高さ 2,100mm、扉 1,400mm（W）x 1,800mm（H） 調音ユニット 冷凍機 14.8kW x 2、加熱機 9kW、加湿器 8kW 運転モード 定置運転、プログラム運転 設置場所 環境研究部（城里）

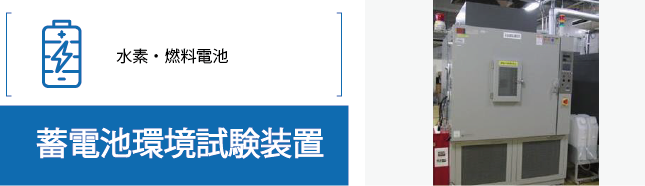

温度範囲 -40℃ ~ 150℃ 精度 温湿度変動幅 ±0.5℃/±2.5 RH、温湿度分布 ±1.5℃ / ±5.0％RH、分解能0.1℃ / 1％RH 湿度範囲 20% ～ 98% 過渡応答 20℃ → -40℃ 90分以内、 20℃ → 120℃ 約20分 内形寸法 幅 1,000mm、奥行き 1,000mm、高さ 1,000mm、扉 1,000mm x 1,000mm 調音ユニット 加熱ヒータ 3.0kW x 3、加湿ヒータ 1.5kW x 2、送風機 40W x 2 運転モード 定置運転、プログラム運転 設置場所 環境研究部（城里）

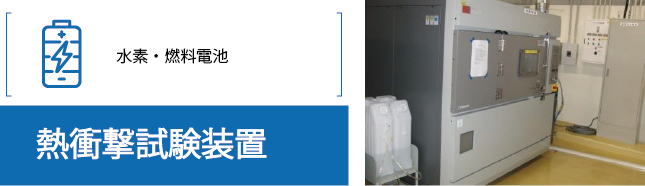

温度範囲 -65℃ ~ 200℃ 温度精度 ±0.5℃以内 湿度範囲 ー 過渡応答 80℃ → -40℃ 30分、 -40℃ → 80℃ 30分 内形寸法 幅 800mm、奥行き 600mm、高さ 500mm、扉 800mm x 500mm 調音ユニット 圧縮機 7.5kW x 2、加湿機 7.8kW x 2、加湿器 ー 運転モード 定置運転、プログラム運転 設置場所 環境研究部（城里）
(1).png)

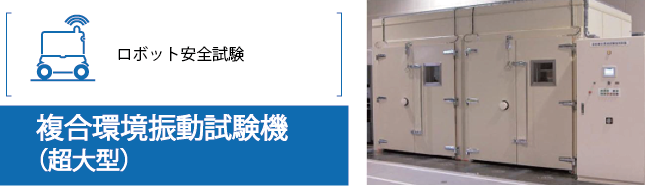

温度範囲 -40℃ ～ 120℃ 温度精度 ±0.1℃ 湿度範囲 30% ～ 95%RH（at 20℃ ～ 80℃） 湿度精度 ±5.0％ 過渡応答 20℃ → -40℃ 12分（80℃ → -20℃：1分 / 1℃）、 -40℃ → 120℃ 15分（-20℃ → 80℃：1分 / 1℃） 内形寸法 幅 4,000mm、奥行き 2,000mm、高さ 2,500mm、扉 1,700mm x 2,000mm 調音ユニット 圧縮機 6.0kW x 1 / 12kW x 1（冷媒R404）、加熱機21kW x 1、加湿器 12.0kW x 2 加振動機能 振動周波数 5～100Hz（垂直）、5～300Hz（水平）、最大搭載質量：400kg（垂直）、600kg（水平） 運転モード 定置運転、プログラム運転 設置場所 ロボット安全試験ンセンター（つくば）
(1).png)

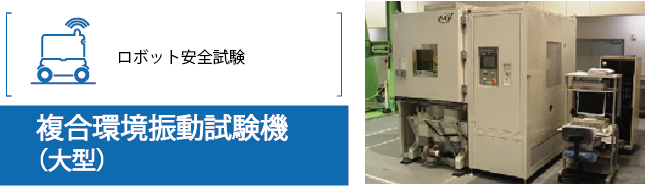

温度範囲 -40℃ ～ 150℃ 温度精度 ±0.1℃ 湿度範囲 30% ～ 95%RH 湿度精度 ±5.0％ 過渡応答 20℃ → -40℃ 90分（80℃ → -20℃：1分/1℃）、 -40℃ → 150℃ 120 分（-20℃ → 80℃：1分 / 1℃） 内形寸法 幅 1,000mm、奥行き 1,000mm、高さ 1,000mm、扉 1,200mm x 1,200mm 調音ユニット 圧縮機 3.7kW x 1/ 2.2kW x 1（冷媒R404）、加熱機12kW x 1、加湿器 5kW x 2 加振動機能 振動周波数 5～2,000Hz、最大搭載質量 500kg 運転モード 定置運転、プログラム運転 設置場所 ロボット安全試験ンセンター（つくば）
.png)

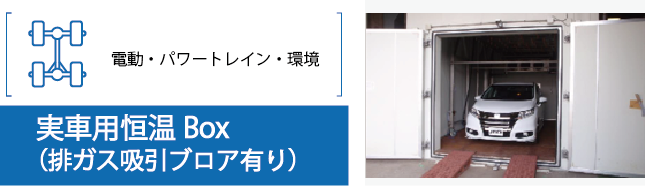

温度範囲 -40℃ ～ 50℃程度 湿度範囲 成り行き 内形寸法 幅 3,200mm、奥行き 7,000mm、高さ 3,000mm（入口から5,500mm以降は2,250mm）、扉 2,450mm x 2,500mm 調音ユニット 圧縮機（冷凍用） 19kW x 1、1.1kW x 1、送風機（冷凍用）1.2kW x 1、0.6kW x 1、日射用赤外線ランプ（高温用） 375W 加振動機能 振動周波数 5～2,000Hz、最大搭載質量 500kg 運転モード 定置運転、プログラム運転 設置場所 環境研究部（つくば）
恒温恒湿槽
高温から低温までさまざまな環境ストレスを与えることにより，バッテリなどの装置から実車両まで信頼性の高い性能評価が行える環境試験装置です。
| 温度範囲 | 30℃ 80℃ |
| 温度精度 | ±0.3℃ 以下 |
| 湿度範囲 | 10% ～ 95% |
| 湿度精度 | 10% ～ 95% |
| 過渡応答 | 20℃ → -20℃ 14分、 20℃ → 80℃ 17分 |
| 内形寸法 | 幅 2,300mm、奥行き 2,395mm（有効1,970mm）、高さ 2,100mm、扉 850mm x 1,800mm |
| 調音ユニット | 圧縮機 4.5kW x 2（冷媒R404）、加熱機10kW x 2、加湿器 6kW x 3 |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（つくば） |
| 温度範囲 | -70℃ ~ 150℃ |
| 温度精度 | ±0.5℃ 以下 |
| 湿度範囲 | 20% ～ 98% |
| 過渡応答 | 20℃ → -70℃ 100分以内、 -70℃ → 150℃ 75分以内 |
| 内形寸法 | 幅 1,000mm、奥行き 800mm、高さ 1,000mm、扉 1,000mm x 1,800mm |
| 調音ユニット | 圧縮機 1.1kW x 2（R404A）/1.5kW（R23）、加熱機3.0kW、加湿器 1.5kW |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（城里） |
環境試験用加圧装置と組み合わせることで、低温から高温環境下において供試品を加減圧（最大 120MPa ）する圧力サイクル試験や、一定圧力で一定期間保持する加速応力試験を実施することが可能。
| 温度範囲 | -50℃ ~ 150℃ |
| 温度精度 | ±5℃ 以下 |
| 湿度範囲 | 60% ～ 98%RH |
| 過渡応答 | 20℃ → -50℃ 約270分、 20℃ → 150℃ 約120分以内 |
| 内形寸法 | 幅 2,500mm（有効1,800mm）、奥行き 3,400mm（有効2,700mm）、高さ 2,100mm、扉 1,400mm（W）x 1,800mm（H） |
| 調音ユニット | 冷凍機 14.8kW x 2、加熱機 9kW、加湿器 8kW |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（城里） |
| 温度範囲 | -40℃ ~ 150℃ |
| 精度 | 温湿度変動幅 ±0.5℃/±2.5 RH、温湿度分布 ±1.5℃ / ±5.0％RH、分解能0.1℃ / 1％RH |
| 湿度範囲 | 20% ～ 98% |
| 過渡応答 | 20℃ → -40℃ 90分以内、 20℃ → 120℃ 約20分 |
| 内形寸法 | 幅 1,000mm、奥行き 1,000mm、高さ 1,000mm、扉 1,000mm x 1,000mm |
| 調音ユニット | 加熱ヒータ 3.0kW x 3、加湿ヒータ 1.5kW x 2、送風機 40W x 2 |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（城里） |
| 温度範囲 | -65℃ ~ 200℃ |
| 温度精度 | ±0.5℃以内 |
| 湿度範囲 | ー |
| 過渡応答 | 80℃ → -40℃ 30分、 -40℃ → 80℃ 30分 |
| 内形寸法 | 幅 800mm、奥行き 600mm、高さ 500mm、扉 800mm x 500mm |
| 調音ユニット | 圧縮機 7.5kW x 2、加湿機 7.8kW x 2、加湿器 ー |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（城里） |
| 温度範囲 | -40℃ ～ 120℃ |
| 温度精度 | ±0.1℃ |
| 湿度範囲 | 30% ～ 95%RH（at 20℃ ～ 80℃） |
| 湿度精度 | ±5.0％ |
| 過渡応答 | 20℃ → -40℃ 12分（80℃ → -20℃：1分 / 1℃）、 -40℃ → 120℃ 15分（-20℃ → 80℃：1分 / 1℃） |
| 内形寸法 | 幅 4,000mm、奥行き 2,000mm、高さ 2,500mm、扉 1,700mm x 2,000mm |
| 調音ユニット | 圧縮機 6.0kW x 1 / 12kW x 1（冷媒R404）、加熱機21kW x 1、加湿器 12.0kW x 2 |
| 加振動機能 | 振動周波数 5～100Hz（垂直）、5～300Hz（水平）、最大搭載質量：400kg（垂直）、600kg（水平） |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | ロボット安全試験ンセンター（つくば） |
| 温度範囲 | -40℃ ～ 150℃ |
| 温度精度 | ±0.1℃ |
| 湿度範囲 | 30% ～ 95%RH |
| 湿度精度 | ±5.0％ |
| 過渡応答 | 20℃ → -40℃ 90分（80℃ → -20℃：1分/1℃）、 -40℃ → 150℃ 120 分（-20℃ → 80℃：1分 / 1℃） |
| 内形寸法 | 幅 1,000mm、奥行き 1,000mm、高さ 1,000mm、扉 1,200mm x 1,200mm |
| 調音ユニット | 圧縮機 3.7kW x 1/ 2.2kW x 1（冷媒R404）、加熱機12kW x 1、加湿器 5kW x 2 |
| 加振動機能 | 振動周波数 5～2,000Hz、最大搭載質量 500kg |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | ロボット安全試験ンセンター（つくば） |
| 温度範囲 | -40℃ ～ 50℃程度 |
| 湿度範囲 | 成り行き |
| 内形寸法 | 幅 3,200mm、奥行き 7,000mm、高さ 3,000mm（入口から5,500mm以降は2,250mm）、扉 2,450mm x 2,500mm |
| 調音ユニット | 圧縮機（冷凍用） 19kW x 1、1.1kW x 1、送風機（冷凍用）1.2kW x 1、0.6kW x 1、日射用赤外線ランプ（高温用） 375W |
| 加振動機能 | 振動周波数 5～2,000Hz、最大搭載質量 500kg |
| 運転モード | 定置運転、プログラム運転 |
| 設置場所 | 環境研究部（つくば） |
