ハンドオーバーテスタ (MH3800)
 |
 |
 |
 |
 |
基本情報
電波のエアーでの変化をシミュレートするのに最適
無線機器の『ハンドオーバー（ハンドオフ）』、『距離減衰（フォールバック動作）』試験を、実機環境下で手軽に行うことができるトータルシステム。
- 型番
- MH3800
- 価格
- お問い合わせください
- 発売日
- 発売中
ハンドオーバーテスタの特長
- 電波のエアーでの変化をシミュレートするのに最適
- 試験環境の定量化、ロングラン（エージング）試験、試験の自動化による検証工数の効率アップ
- 試験系は標準8経路、最大64経路（MAT800/810を64台一括制御）まで組むこと可能
特長
移動端末の通信が基地局Aから基地局Bへ遷移する電波の減衰過程をシミュレーション。
※MH3800では、通信環境を模擬するのみとなりますので、実際の通信品質評価（スループット測定やパケットキャプチャ）は、iperfやWiresharkなどの評価ソフトウェアが必要です。
ハンドオーバー（ハンドオフ）評価
複数の基地局・アクセスポイントに対して、移動端末が近付く⇔遠ざかるときの電波の強弱を模擬でき、ハンドオーバーを発生させます。
減衰量シナリオは最大64チャンネル同期制御できます。
フォールバック（伝送速度の低下）動作試験
セルに対する距離減衰量を連続的・無瞬断でシームレスに切り替えることができます。
高速プログラマブルアッテネータMAT800/810は、電子式可変アッテネータであり、かつ最高切換速度が2μsと非常に高速で、シャドウイング等の過渡現象を模擬することができます。
ロングラン（エージング）試験
同じシナリオでの繰り返し試験を自動化することで、試験効率・工数を改善することができます。
昼夜における連続耐久試験も無人で行うことができます。
汎用性・拡張性が高いシステム
周波数範囲（300MHz～12.5GHz）内での使用であれば、通信規格を気にする必要はありません
設備の陳腐化が無く、汎用性・拡張性に優れています。
簡便なシナリオ作成・制御
減衰量データ作成・制御ソフトウェアMAS801は、直感的な操作でシナリオ作成や制御ができます。
また、シナリオ実行中の減衰量データをモニタすることができます。
対象マーケット
セルラー（2G・GSM・3G・CDMA・4G・LTE・WiMAX・5Gなど）、無線LAN、Bluetooth、Zigbee、NFC・RFID、Wi-SUN、UWB、ETC2.0・DSRC、M2M、センサー、ウェアラブル、衛星通信など
適応周波数：300MHz～13.5GHz（プログラマブルアッテネータの仕様による）

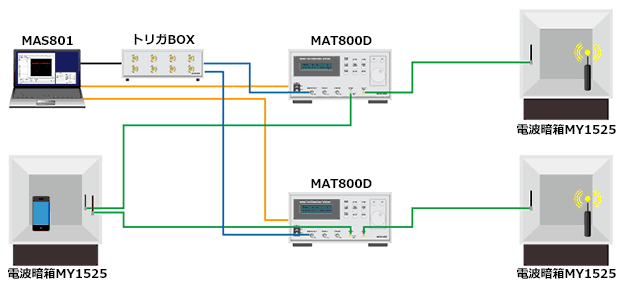

システム構成例
無線LANの2経路（2つのアクセスポイントと1つのクライアント）におけるハンドオーバー
高速プログラマブルアッテネータ
| 型式 | 周波数範囲 | 最大減衰量 | 最大入力 |
|---|---|---|---|
| MAT800A | 1.5～4.5GHｚ | 80dB |
100mW (+20dBm) ※P1dB |
| MAT800B | 3.0～9.0GHz | ||
| MAT800C | 4.5～12.5GHz | ||
| MAT800D | 1.95～5.85GHz | ||
| MAT800E | 0.75～2.25GHz | ||
| MAT810 | 0.3～6.6GHz | 60dB |
25mW (+14dBm) ※P2dB |
電波暗箱（シールドボックス）
| 型式 |
外形寸法 (W,H,D mm) |
内部寸法 (W,H,D mm) |
シールド性能 | 備考 |
|---|---|---|---|---|
| MY1510 | 380×165×380 | 315×100×315 | 70dB typ＠2.4GHz | |
| MY1515 | 465×214×465 | 400×150×400 | 70dB typ＠2.4GHz | 換気ファン付 |
| MY1520 | 520×520×520 | 460×460×460 | 70dB typ＠2.4GHz | |
| MY1520SW | 520×520×520 | 460×460×460 | 70dB typ＠2.4GHz | シールド窓付 |
| MY1525 | 460×570×582 | 340×340×400 | 90dB typ＠2.4GHz | 換気ファン付 |
| MY1530 | 1120×705×620 | 1000×500×500 | 70dB typ＠2.4GHz |
ハンドオーバーテスタの資料ダウンロード
ハンドオーバーテスタに関するお問合せ
出展企業情報
- 企業名
- マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。
スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
- 連絡先
- お問い合わせメール：micronix_j@micronix-jp.com
