複数の入力ポートと出力ポートをもつRF信号切替装置
多入力×多出力のRF信号をマトリクスに組み合わせ可能な切り替えボックス。
電子式プログラマブルアッテネータを内蔵し、任意の減衰量を得ることが可能。

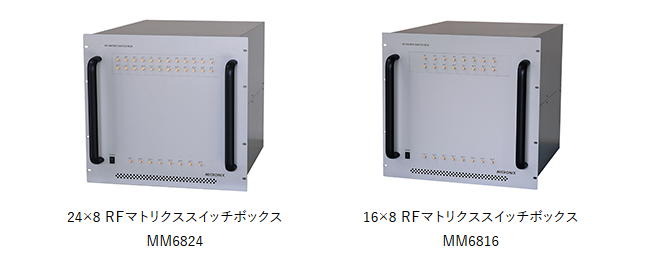

マイクロニクス株式会社 RFマトリクススイッチボックス (MM6000シリーズ)
RFマトリクススイッチボックスの特長
- 複数の入力ポートと出力ポートをもつRF信号切替装置
- アプリケーションソフトにより、信号経路を高速且つマトリクス状に切替え、入力信号を任意の出力ポートへ導くことが可能
- 全ての出力ポートに電子式プログラマブルアッテネータを搭載しており、RF信号をシームレスに減衰
特長
- 複数（24または16）の入力ポートへ入力されたRF信号を8つの出力ポートから選択して出力 ただし、入力ポートと出力ポートは双方向性

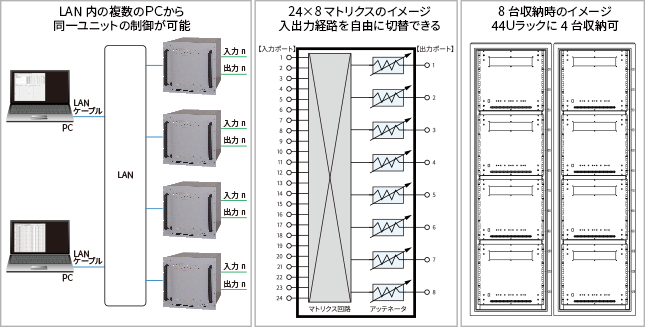

- 入力および出力ポートの組合せならびにアッテネータ制御をLAN内のPCから遠隔操作
- Googleマップと連動
- リモートアクセス機能（CLIコマンド）により、外部アプリケーションとのTCP/IPのソケット通信が可能
- アプリケーションソフトを標準添付
標準仕様
MM6824 MM6816 入出力組み合わせ 1対1 RFコネクタ SMA（J） インピーダンス 50Ω スイッチ リレー式 アッテネータ 電子式（デジタル） アッテネータ減衰量 0～95.5dB（0.5dBステップ） インタフェース LAN 寸法 482.6(W)×443.7(H)×550.0(D)mm（突起物等除く）
10U：19インチシステムラックマウントに収容可 重量 約50kg 約45kg 電源 AC100V（50/60Hz） 周波数帯域 700MHz～4GHz VSWR 2.0以下 最大入力レベル（基地局側） 1W（+30dBm） 最大入力レベル（端末側） 200mW（+23dBm） 挿入損失 20dB（代表値） アイソレーション 80dB以上（スイッチ）
17dB以上（スプリッタ）
入出力ポート数（基地局側） 24 16 入出力ポート数（端末側） 8

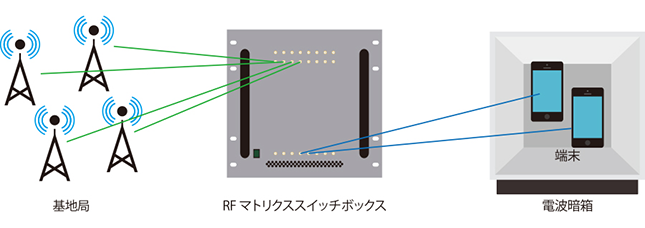

アプリケーション
複数CA間ハンドオーバー、4×4MIMOなどの伝搬路環境をGUIで制御できます。 端末を商用電波から隔離するための電波暗箱（シールドボックス）も弊社にて製造販売しています。
※用語解説
- CA＝キャリアアグリゲーション（Carrier Aggregation）。異なる複数の周波数の電波（回線）を束ねて、速度を高速化する技術のこと。
- MIMO＝マイモ（Multiple-Input and Multiple-Output）。基地局側と端末側でそれぞれ複数のアンテナを利用し、同じ周波数の電波で複数のデータを同時に送受信する技術のこと。
ソフトウェア
LAN内のPCから遠隔操作を行うためのアプリケーションソフトです。
他の利用者が使用しているポートは排他されるため、誤操作を防ぐことができます。GUI上から、最大4台のRFマトリクススイッチボックスを制御できます。

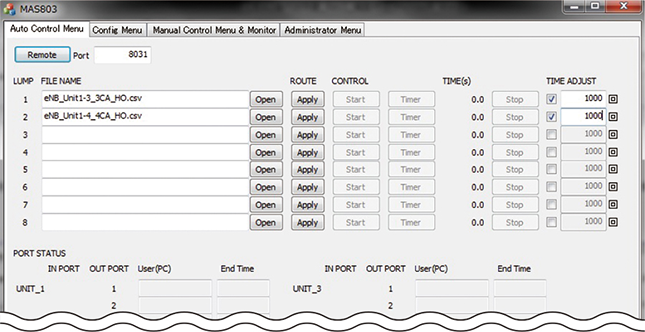

◇自動制御画面:予め作成したスイッチ経路、アッテネータ設定を一括制御するメニュー

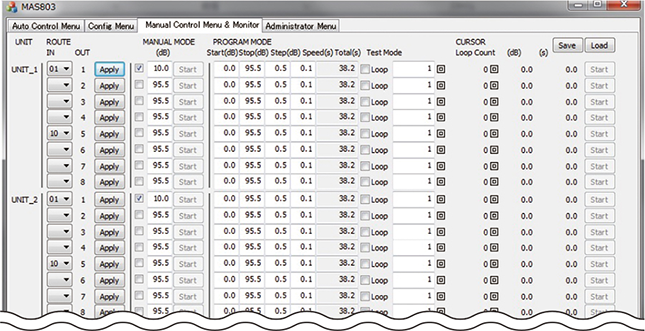

◇手動制御画面:スイッチ経路、アッテネータ設定を個別に制御するメニュー
構成
- 複数の入力ポートと出力ポートをもつRF信号切替装置
- アプリケーションソフトにより、信号経路を高速且つマトリクス状に切替え、入力信号を任意の出力ポートへ導くことが可能
- 全ての出力ポートに電子式プログラマブルアッテネータを搭載しており、RF信号をシームレスに減衰
特長
- 複数（24または16）の入力ポートへ入力されたRF信号を8つの出力ポートから選択して出力 ただし、入力ポートと出力ポートは双方向性
- 入力および出力ポートの組合せならびにアッテネータ制御をLAN内のPCから遠隔操作
- Googleマップと連動
- リモートアクセス機能（CLIコマンド）により、外部アプリケーションとのTCP/IPのソケット通信が可能
- アプリケーションソフトを標準添付
標準仕様
| MM6824 | MM6816 | |
|---|---|---|
| 入出力組み合わせ | 1対1 | |
| RFコネクタ | SMA（J） | |
| インピーダンス | 50Ω | |
| スイッチ | リレー式 | |
| アッテネータ | 電子式（デジタル） | |
| アッテネータ減衰量 | 0～95.5dB（0.5dBステップ） | |
| インタフェース | LAN | |
| 寸法 | 482.6(W)×443.7(H)×550.0(D)mm（突起物等除く） 10U：19インチシステムラックマウントに収容可 | |
| 重量 | 約50kg | 約45kg |
| 電源 | AC100V（50/60Hz） | |
| 周波数帯域 | 700MHz～4GHz | |
| VSWR | 2.0以下 | |
| 最大入力レベル（基地局側） | 1W（+30dBm） | |
| 最大入力レベル（端末側） | 200mW（+23dBm） | |
| 挿入損失 | 20dB（代表値） | |
| アイソレーション | 80dB以上（スイッチ） 17dB以上（スプリッタ） | |
| 入出力ポート数（基地局側） | 24 | 16 |
| 入出力ポート数（端末側） | 8 | |
アプリケーション
複数CA間ハンドオーバー、4×4MIMOなどの伝搬路環境をGUIで制御できます。
※用語解説
- CA＝キャリアアグリゲーション（Carrier Aggregation）。異なる複数の周波数の電波（回線）を束ねて、速度を高速化する技術のこと。
- MIMO＝マイモ（Multiple-Input and Multiple-Output）。基地局側と端末側でそれぞれ複数のアンテナを利用し、同じ周波数の電波で複数のデータを同時に送受信する技術のこと。
ソフトウェア
LAN内のPCから遠隔操作を行うためのアプリケーションソフトです。
他の利用者が使用しているポートは排他されるため、誤操作を防ぐことができます。GUI上から、最大4台のRFマトリクススイッチボックスを制御できます。
◇自動制御画面:予め作成したスイッチ経路、アッテネータ設定を一括制御するメニュー
◇手動制御画面:スイッチ経路、アッテネータ設定を個別に制御するメニュー
構成
RFマトリクススイッチボックスの資料ダウンロード
Contact
RFマトリクススイッチボックスに関するお問い合わせ
出展企業情報
- 企業名
-
マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
